M8776-60Th一氧化碳加热器设计 下载积分：100　资料编号： M8776

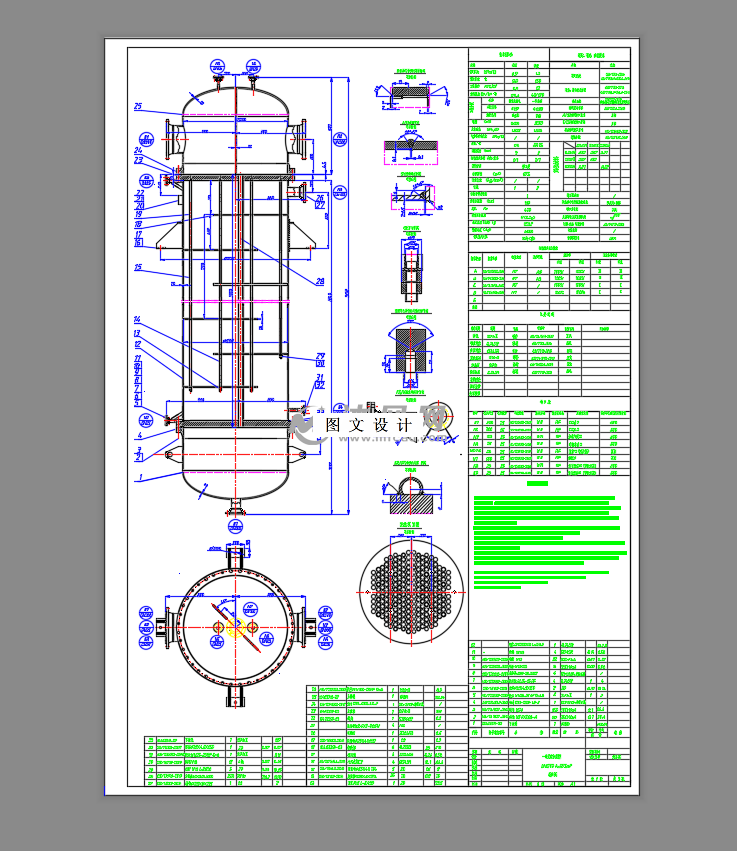

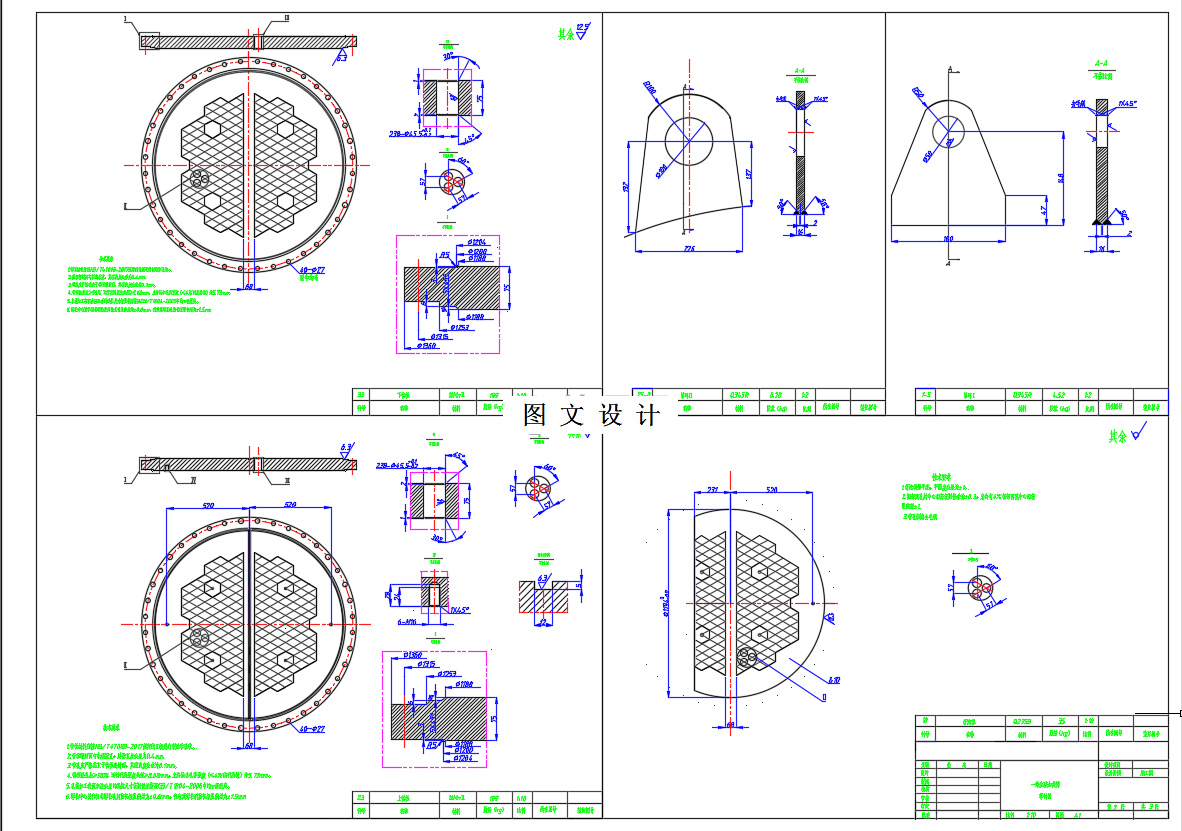

作品包括:

Word版设计说明书1份

CAD版本图纸，共6张

摘要

本次设计为一氧化碳加热器，设计参数有，管程的工作介质是一氧化碳，一氧化碳入口温度为 40℃，出口温度为 120℃，工作压力为 1.2MPa。壳程的工作介质是饱和水蒸气，工作压力为 0.8MPa，只计算潜热。分别查取一氧化碳和饱和水蒸气在设计压力下的物性参数，然后进行计算，求出传热系数 K。后续进行管板的设计和校核，管板选用兼做法兰的管板，管板按照规定校核计算 6 种工况，同时满足六种工况后，该管板合适。后续进行选型主要有管程材料和壳程材料的主要受压元件材料是 Q345R，设备法兰选择，PN=1.6MPa 的长颈对焊法兰，垫片材料选择石墨，选型选用缠绕垫片，前后封头选用标准椭圆形封头，换热管排列方式选择正三角形排列，支座选择耳式支座，支座数量选择 4 个。本次设计主要包括，工艺，强度计算等。
