Z438-衬圈注塑模具设计【含UG三维图】 下载积分：50　资料编号： Z438

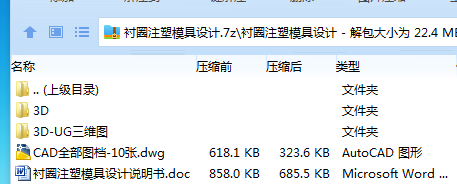

作品包括:

Word版说明书1份，共27页，约11000字

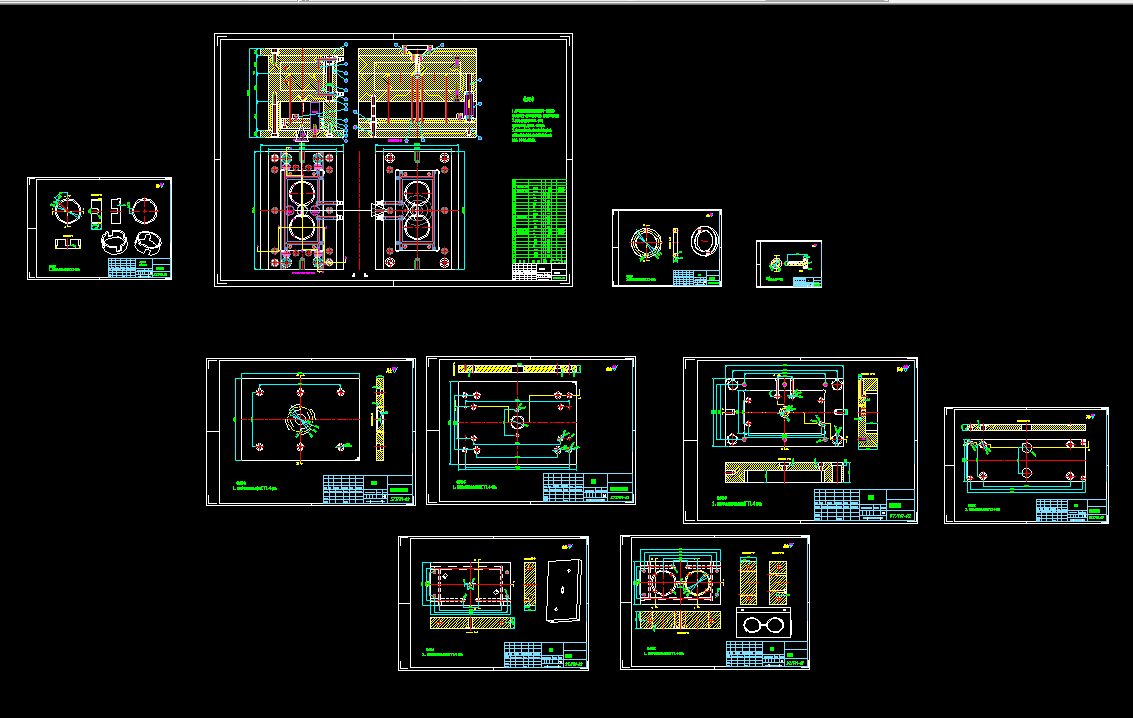

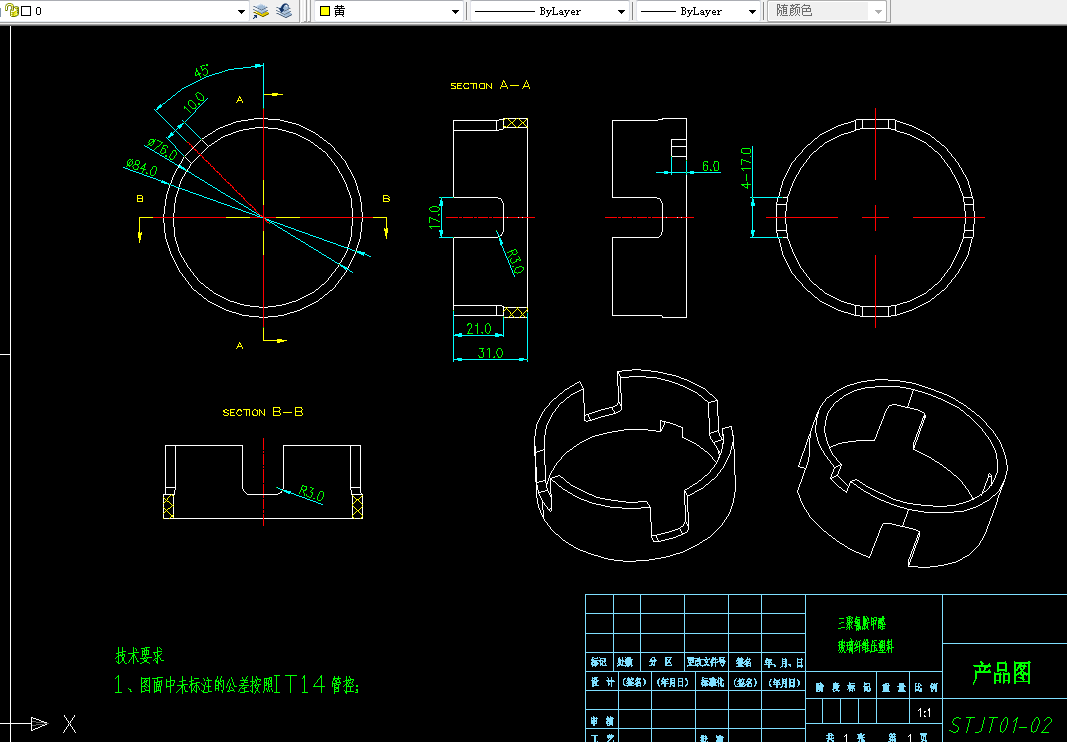

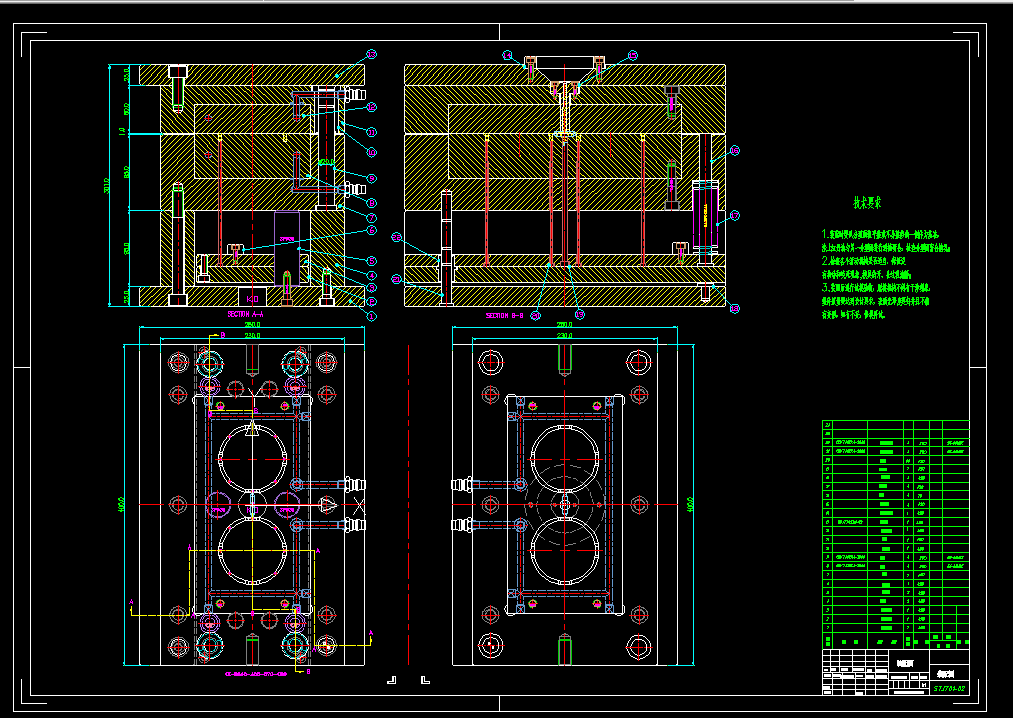

CAD版本图纸，共10张

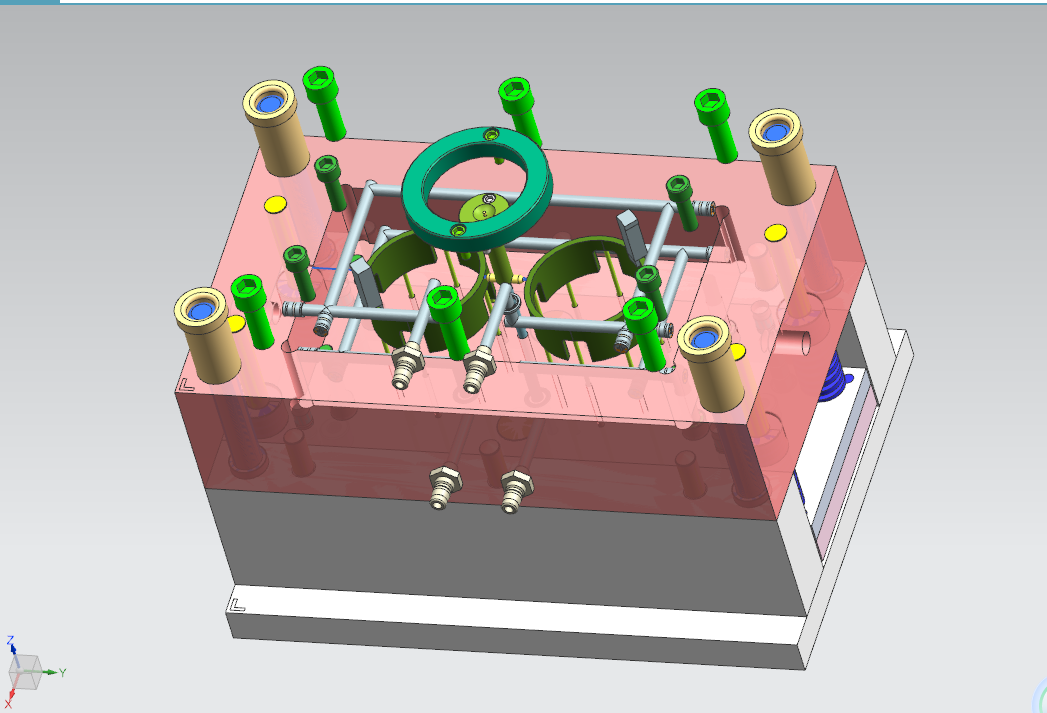

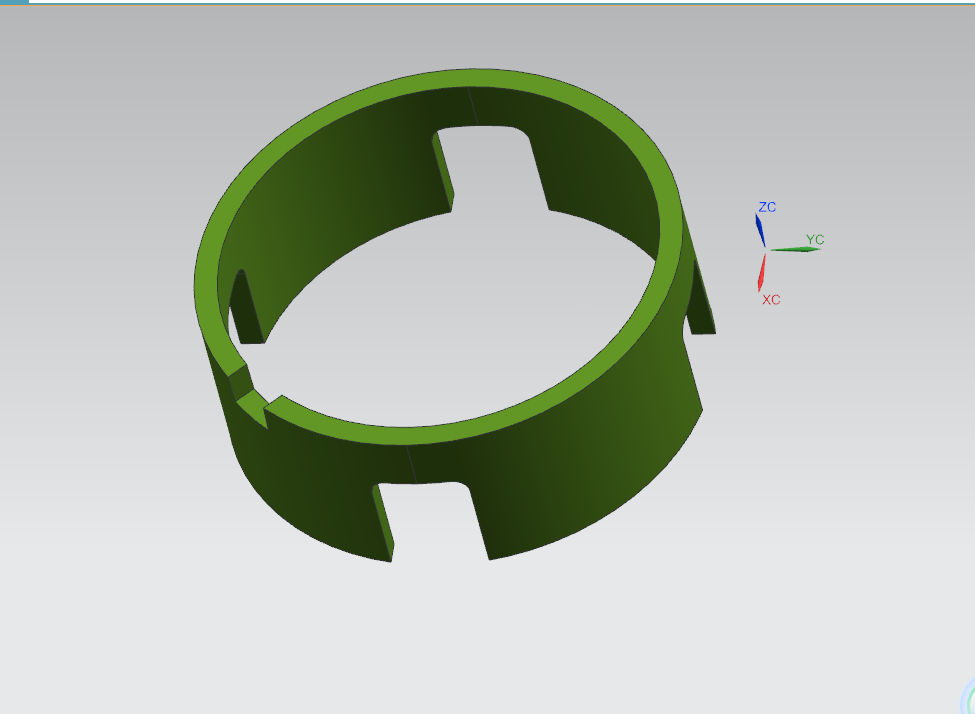

UG三维图一套

摘要

本文主要介绍的是衬圈注塑模具的设计方法。首先分析了衬圈制件的工艺特点，包括材料性能、成型特性与条件、结构工艺性等，并选择了成型设备。接着介绍了衬圈注塑模的分型面的选择、型腔数目的确定及布置，重点介绍了浇注系统、成型零件、合模导向机构、脱模机构、定距分型机构以及冷却系统的设计。然后选择标准模架和模具材料，并对注射机的工艺参数进行相关校核。最后对模具的工作原理进行阐述，以及在安装调试过程中可能出现的问题进行总结、分析，并给出了相应的解决方法。

    本文论述的衬圈注塑模具采用两板式结构，即浇注系统凝料和制件在不同的分型面脱出，采用一模两腔的型腔布置，最后利用推杆将制件推出。

关键词：衬圈；注塑模；两板模；浇注系统；脱模机构；

目录

摘要 1

Abstract 2

绪论 4

1.模塑工艺规程的编制 6

1.1塑件的工艺性分析 7

1.1.1塑件的原材料分析 7

1.1.2塑件的结构和尺寸精度及表面质量分析 7

1.2计算塑件的体积和质量 8

1.3塑件注塑工艺参数的确定 8

1.4塑料成型设备的选取 9

2.注塑模的结构设计 9

2.1分型面选择 10

2.2确定型腔的数目及排列方式 11

2.2.1模腔数量的确定 11

2.2.2型腔的排列方式 12

2.3浇注系统设计 12

2.3.1主流道设计 12

2.3.2分流道设计 13

2.3.3浇口设计 14

2.3.4排气结构的设计 15

2.3.5主流道衬套的选取 15

2.4 导柱的设计 15

2.5推出机构设计 16

2.6成型零件结构设计 16

2.6.1定模板与动模板的设计 16

3.衬圈注塑模具的有关计算 18

4.模具加热和冷却系统的设计 19

5.注塑机有关参数的校核 21

5.1模具合模时校核 22

5.2模具开模时校核 22

6.绘制模具总装图和非标零件工作图 22

6.1本模具总装图和非标零件工作图见附图 22

6.2本模具的工作原理 23

结论 23

致谢 24

参考文献 24
