Z929-机械压力机设计【含Proe三维图】 下载积分：200　资料编号： Z929

作品包括:

Word版说明书1份，共48页，约20000字

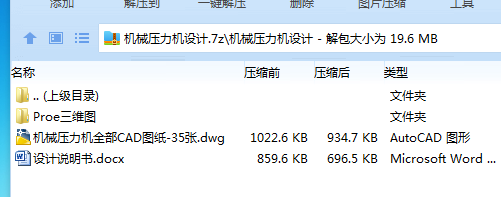

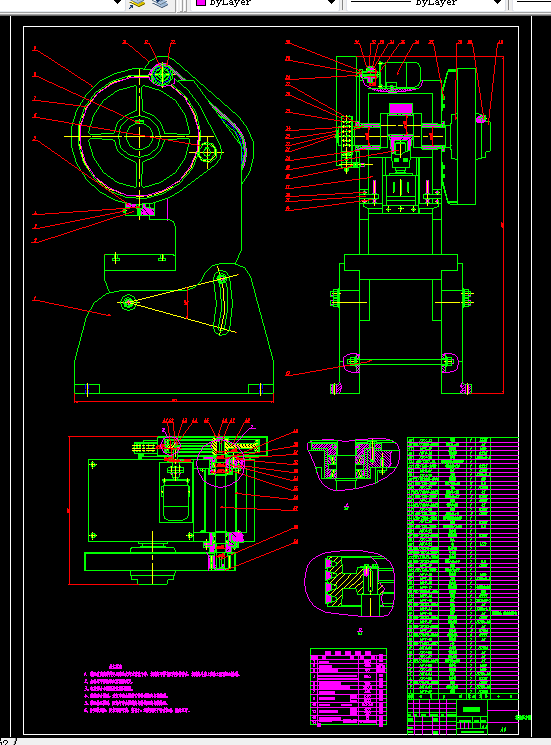

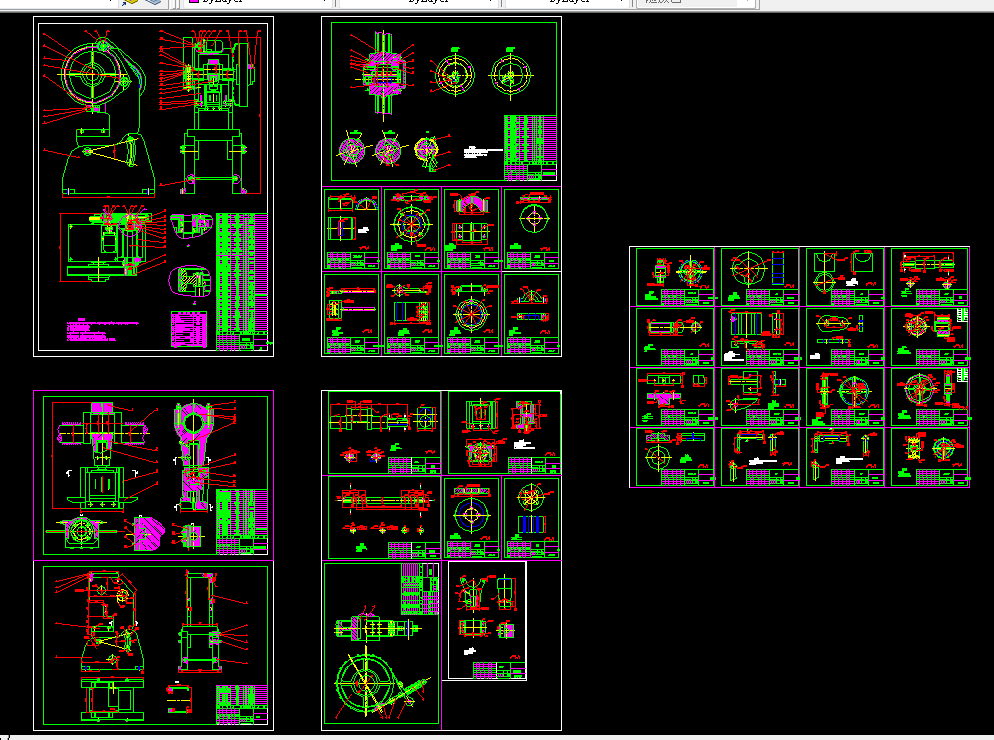

CAD版本图纸，共35张

Proe三维图一套

摘要

本文设计的压力机是锻压机械的重要机械，主要的部件是曲柄滑块机构。在充分了解可曲柄压力机的发展趋势和当前近况后,积极响应对环境和社会可持续发展的号召,借鉴前人对压力机的研究成果,确定了本次毕业设计的研究方向和设计重点。在了解了绿色机械压力机的实现方向后,确定从材料的选择、结构的设计以及少量化设计入手，初步确定了曲柄压力机的设计方案,借鉴JB23-63曲柄压力机的设计方法对机械系统的各重要零件进行尺寸计算、强度校核；借助AutoCAD二维软件对总体装配图及重要零部件部装图进行绘制；综合校核各个危险截面及受力较大部分的强度。最后对整个系统进行整体校核和可行性分析，旨在设计出对环境和人体伤害最小的机械压力机。

关键词：压力机；曲柄机构；锻压机械

目  录

第1章绪论 1

1.1 压力机简介 1

1.1.1 压力机的分类 1

1.1.2 压力机工作原理 3

1.2曲柄压力机国内外发展现状 4

1.3本文主要设计内容 6

第2章总体方案设计 8

2.1绿色机械压力机设计 8

2.2运动分析 9

2.3设计布置传动系统 11

2.4电机的选择 12

2.5传动比的确定 14

2.6本章小结 15

第3章主要零件设计 16

3.1曲柄滑块的设计计算 16

3.1.1曲柄扭矩计算 16

3.1.2曲柄轴尺寸设计 17

3.1.3曲柄轴强度校核 18

3.2连杆设计计算 20

3.3滑动轴承 21

3.4离合器和制动器 22

3.4.1离合器和制动器的工作原理 22

3.4.2制动器的设计计算 23

3.5过载保护装置 24

3.6机身设计 25

3.6.1机身结构设计 25

3.6.2机身强度校核 26

3.7本章小结 27

第4章压力机传动系统设计 29

4.1带轮设计计算 29

4.2齿轮设计 33

4.3传动轴 35

4.4滚动轴承 38

4.5本章小结 39

结论 40

参考文献 41
