Z1028-立轴锤式破碎机设计 下载积分：50　资料编号： Z1028

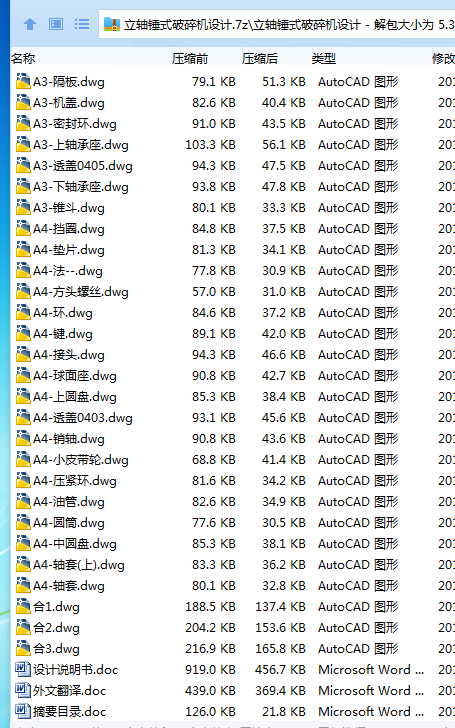

作品包括:

Word版说明书1份，共36页,约10000字

外文翻译一份

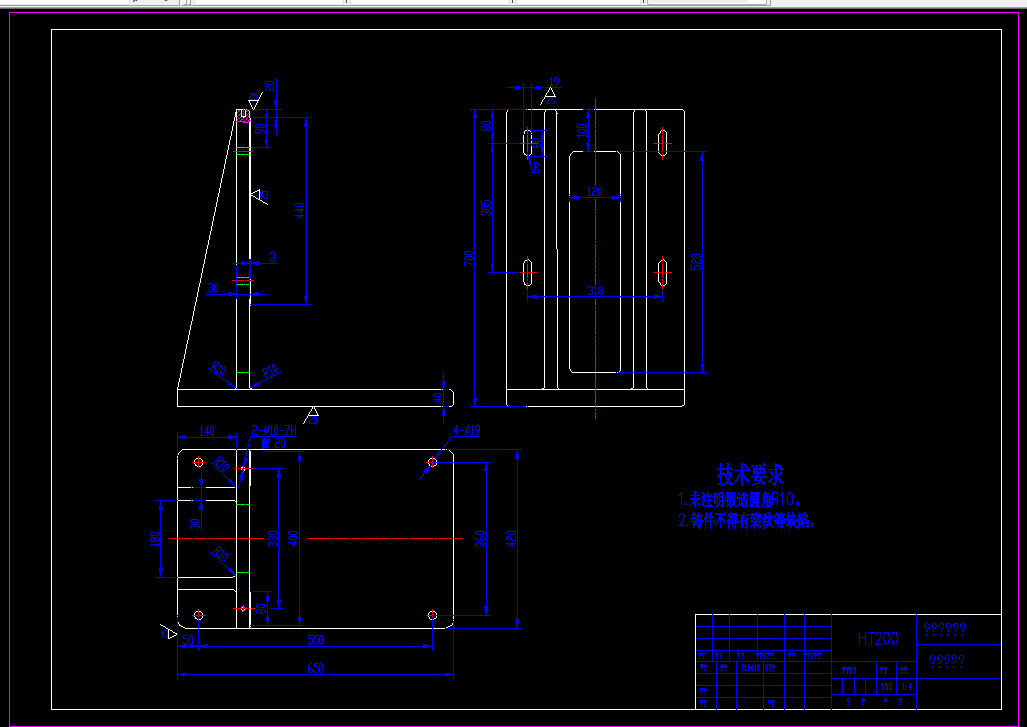

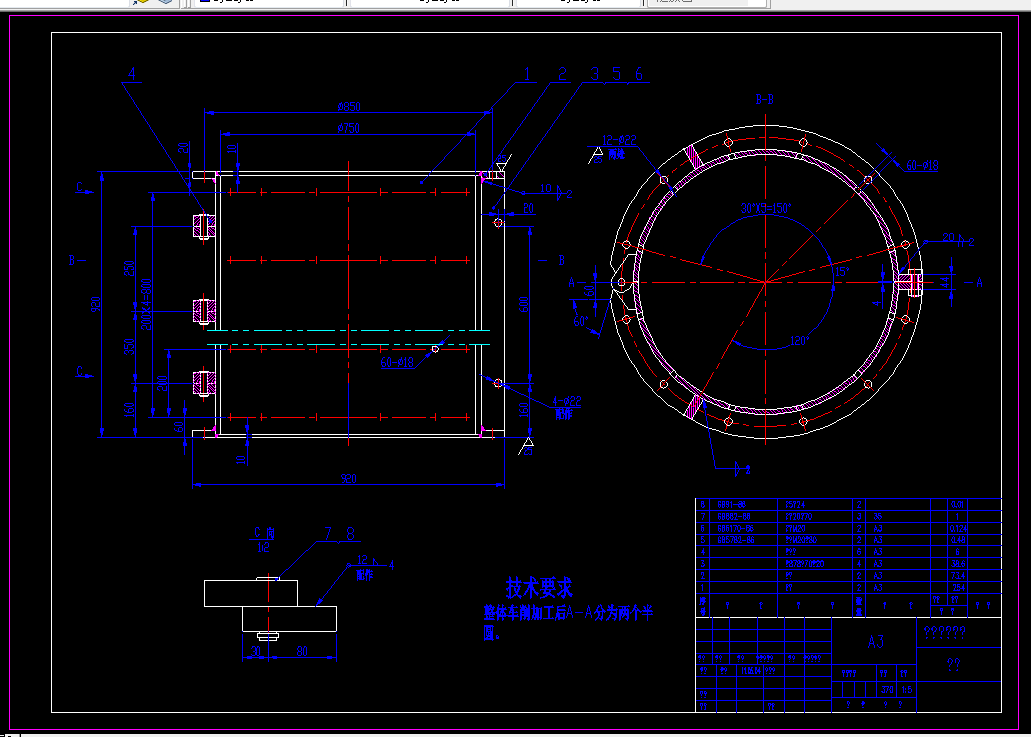

CAD版本图纸，共36张

摘 要

机械冲击粉碎是建材行业材料破碎的主要手段，其设备效率是重要的技术和经济指标。目前在破碎机的设计研究中，主要集中在耐磨材料和常规设计的改进。本次设计要求:a、最大进料粒度：≤50mm；b、出料粒度：≤5mm；c、生产能力：12-15t/h。选用PCL750-4立轴锤式破碎机。立轴锤式破碎机接合了反击式破碎机和锤式破碎机的优点并加以改进的优良破碎机。我进行的主要工作是分析其工作原理，实地观察了它的工作过程，计算主要部位的数据。设计的内容包括锤头、反击板、隔板、转子、轴、轴承以及皮带等一些重要的零部件计算，确定了电动机的型号以及键、油管和密封装置。除了以上工作量外我还对国内破碎机现状做了总结和未来发展的方向。

关键词：破碎；PCL750-4立轴锤式破碎机

目 录

摘 要 I

1  绪论 1

1.1  引言 1

1.2  我国破碎机现状 1

2  总体方案设计 3

2.1  立轴锤式破碎机的类型 3

2.2  立轴锤式破碎机的工作原理 5

3  结构性能及应用 7

4  主要零件的设计 9

4.1  锤子和转子 9

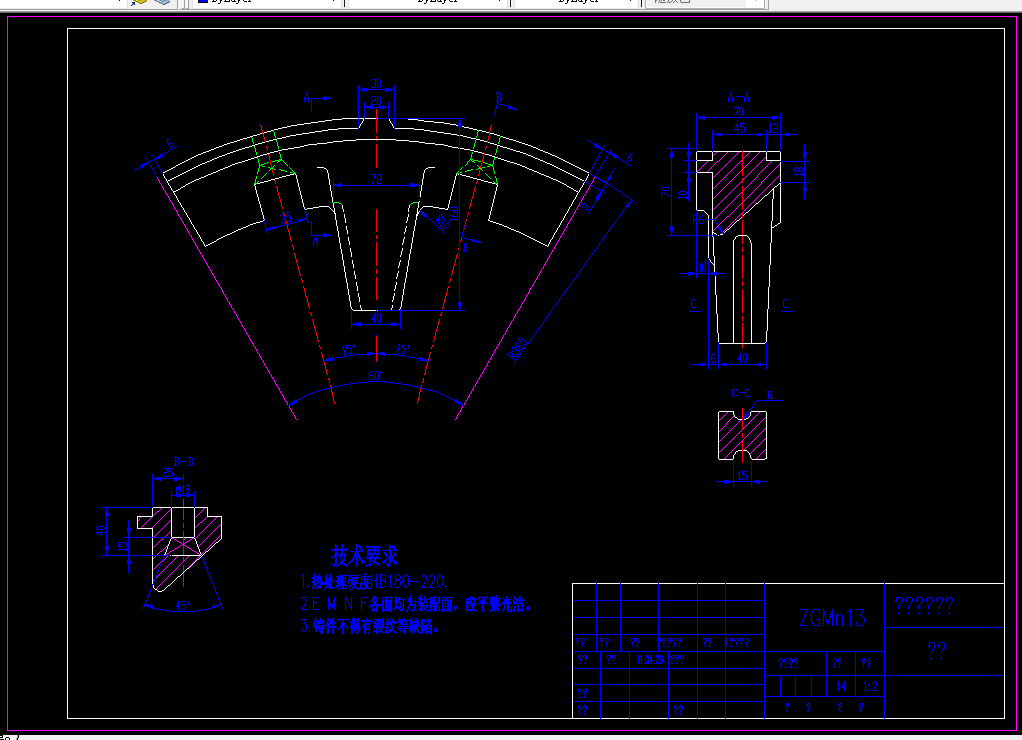

4.2  反击板的设计 11

4.3  门的设计 11

4.4  隔板的设计 12

5  立轴锤式破碎机的结构参数和工作参数的选择与计算 13

5.1  电动机的选择 13

5.1.1  立轴式破碎机的设计参数 13

5.1.2  功率的确定 13

5.2  传动部分的设计 14

5.2.1  确定计算功率Pca 14

5.2.2  选择V带型号 14

5.2.3  确定带轮直径dd1，dd2 14

5.2.4  确定中心距a和带的基准长度 15

5.2.5   验算主动轮上的包角 15

5.2.6   确定V带根数z 15

5.2.7  计算单根V带初拉力F 16

5.2.8   计算对轴的压力FQ 16

6  立轴式破碎机主要参数的确定 17

6.1  基本结构参数 17

6.1.1  转子的直径与长度 17

6.1.2  基本结构尺寸 17

6.1.3  锤头质量的确定 18

6.2  主要工作参数的确定 19

6.2.1  转子的速度 19

6.2.2  功率 19

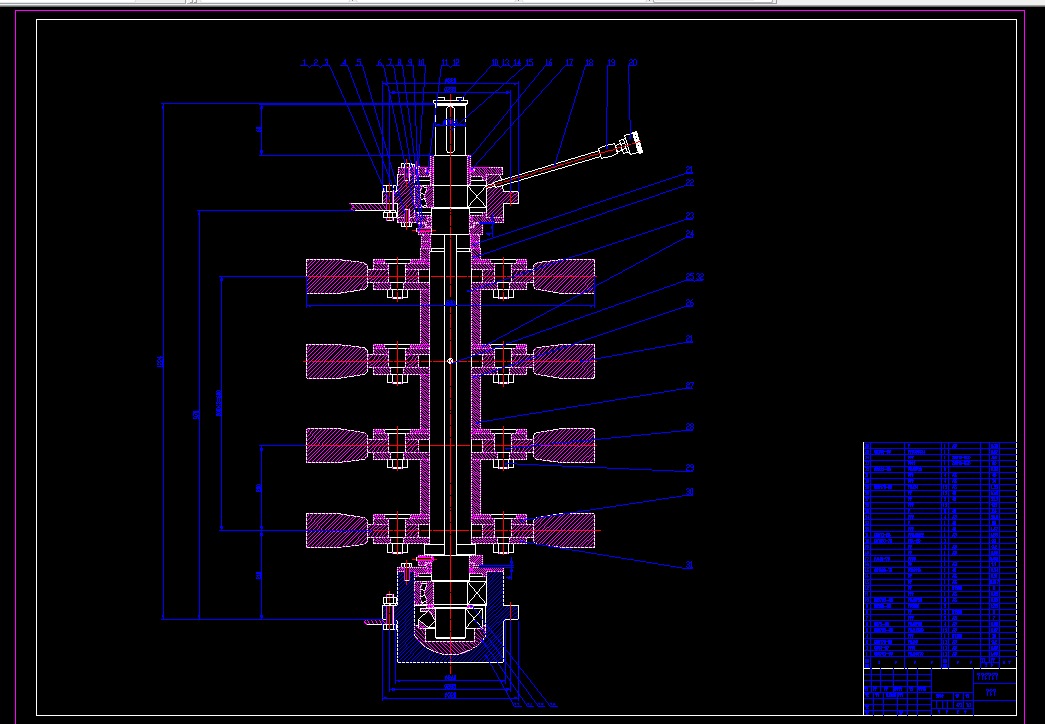

6.3  转子的结构设计 20

6.3.1  传动装置的运动和动力参数的选择和计算 20

6.3.2  传动轴的设计计算 21

6.3.2.1  轴的结构设计 21

6.4  轴承和键的选用 27

6.4.1  轴承的选用和润滑 27

6.4.2  键的选用 27

6.5  辅助零件的设计 28

7  安装及使用注意事项 29

总 结 30

致 谢 31

参考文献 32

附录A 33

附录B 44
