Z1075-带制动器的DTII型带式输送机驱动装置设计 下载积分：50　资料编号： Z1075

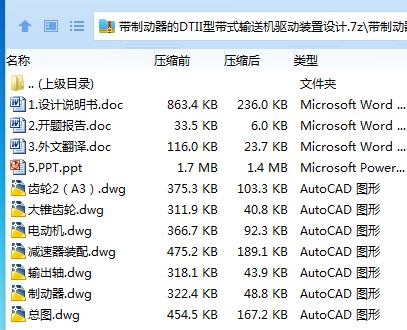

作品包括:

Word版设计说明书1份，共40页，约12000字

PPT答辩一份

开题报告一份

外文翻译一份

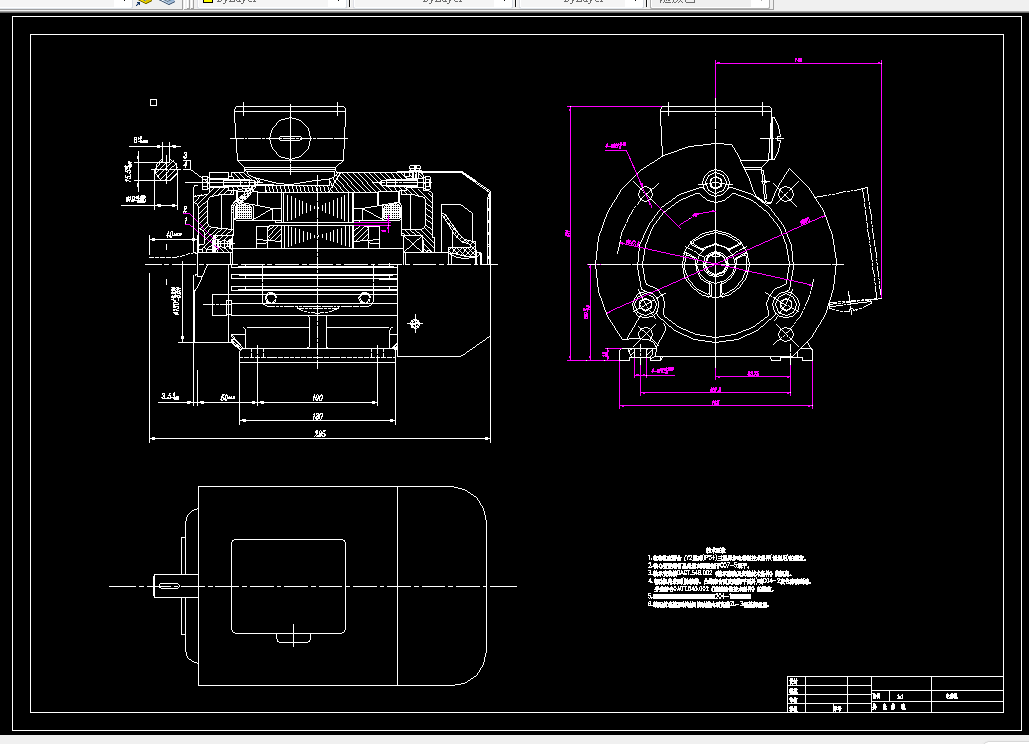

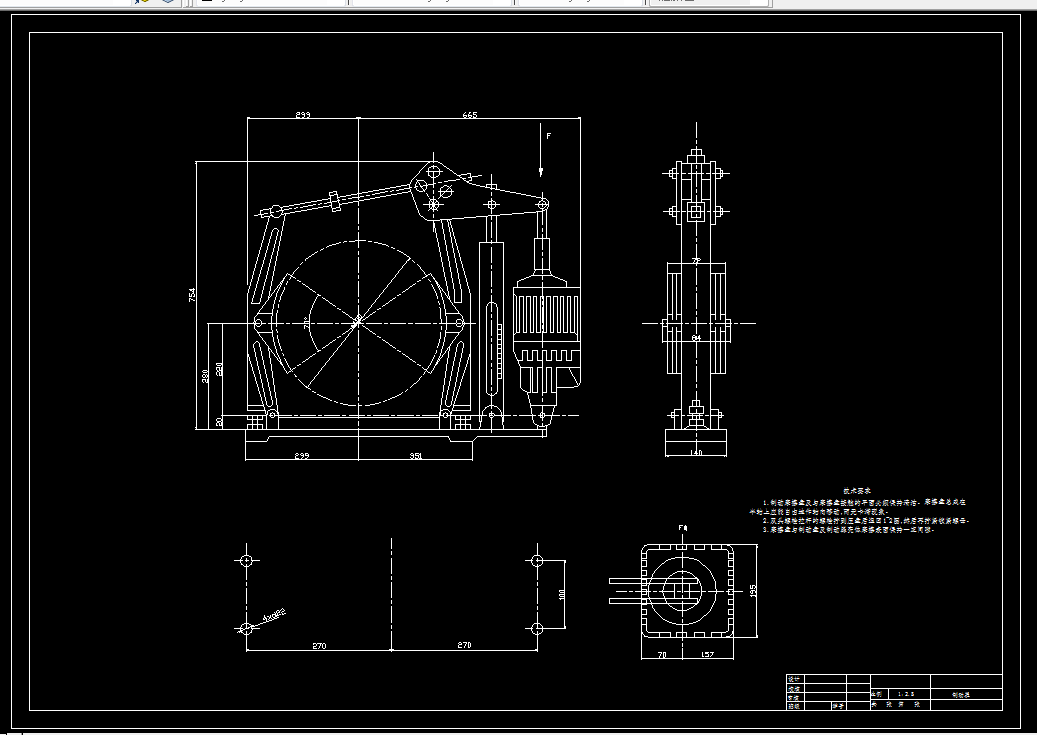

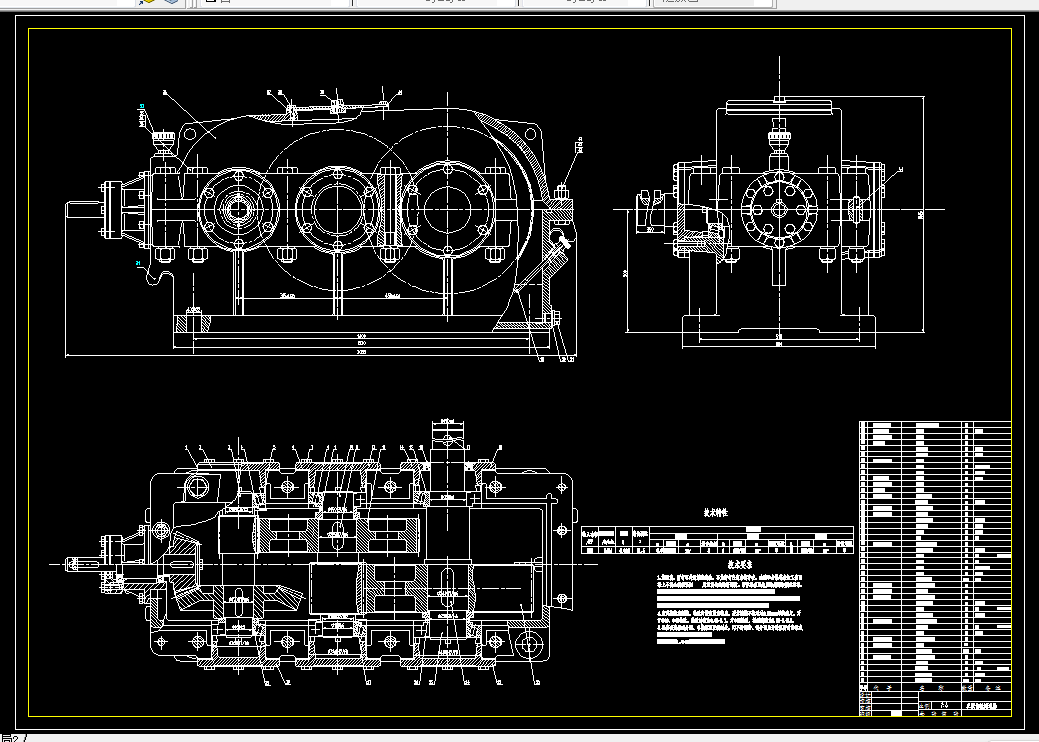

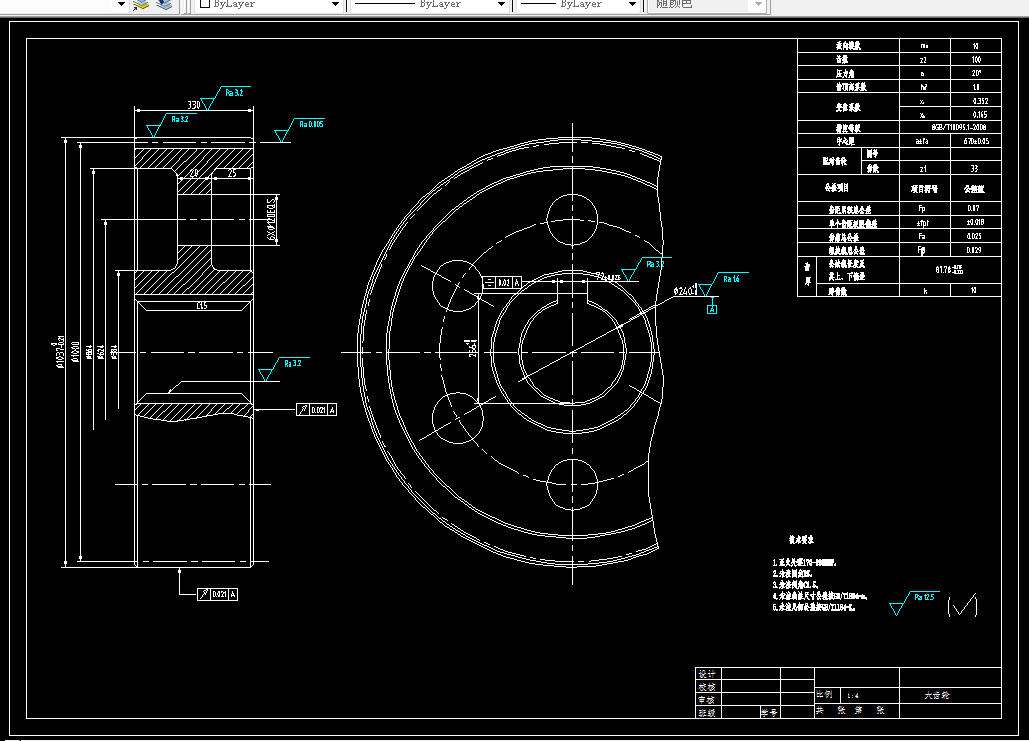

CAD版本图纸，共7张

摘要

本次毕业设计是关于DTⅡ型固定式带式输送机的设计。首先总的介绍了DTⅡ型固定式带式输送机，接着分析了带式输送机的部件的选用，然后按照参数进行计算。DTⅡ型固定式带式输送机驱动装置的主要组成：电机、液力耦合器、减速器、ZL型弹性柱销式联轴器、制动器等。目前，带式输送机正朝着长距离、高速度、大运量的方向发展。目前我国与国外的水平仍有较大差距，仍需不断努力。

本次毕业设计代表了带式输送机设计的一般过程，对今后的选型有一定的参考价值。

关键词 带式输送机；驱动装置；减速器

目       录

摘要 1

Abstract 2

1绪论 5

1.1 DTⅡ型固定式带式输送机的应用 5

1.2带式输送机的布置方法（见图1-1） 5

1.3带式输送机结构 6

2  设计计算 8

2.1原始参数及物料特性 8

2.2初定设计参数 8

2.3由带宽、带速验算输送能力 8

2.4驱动能力及所需传动功率计算 8

2.5输送带张力计算 10

2.6拉紧装置重锤质量计算 11

2.7校核棍子载荷 11

3部件的选用 12

3.1输送带 12

3.2 驱动装置 12

3.2.1 型式及选用 12

3.2.2 液力耦合器 14

3.2.3MPG可控减速器 14

3.2.4 CST可控驱动系统 15

3.3减速器的设计 16

3.3.1 传动比分配： 16

3.3.2锥齿轮的设计 17

3.3.3第Ⅱ级直齿圆柱齿轮的设计 20

3.3.4第Ⅲ级直齿圆柱齿轮的设计 25

3.4 电动滚筒 29

3.5 传动滚筒 29

3.6 改向滚筒 30

3.7 托辊 30

3.8 拉紧装置 30

3.9清扫器 30

3.10 卸料装置及导料槽 30

3.11 机架 31

3.12 头部漏斗 31

3.13 电气及安全保护装置 31

4 带式输送机操作控制 33

4.1 控制系统设计 33

4.1.1设备连锁 33

4.1.2操作方式 33

4.1.3安全设施 33

4.2 安全保护监测装置 34

4.2.1双向拉绳开关 34

4.2.2跑偏开关 34

4.2.3打滑检测器 34

4.2.4溜槽堵塞检测器 34

4.2.5料流检测器 34

结论 36

致谢 37

参考文献 38

附录 39
