Z1166-83KW满液式蒸发器的设计 下载积分：50　资料编号： Z1166

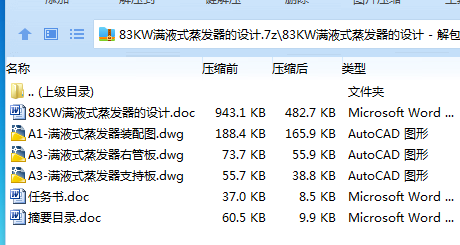

作品包括:

Word版说明书1份，共20页，约6900字

任务书一份

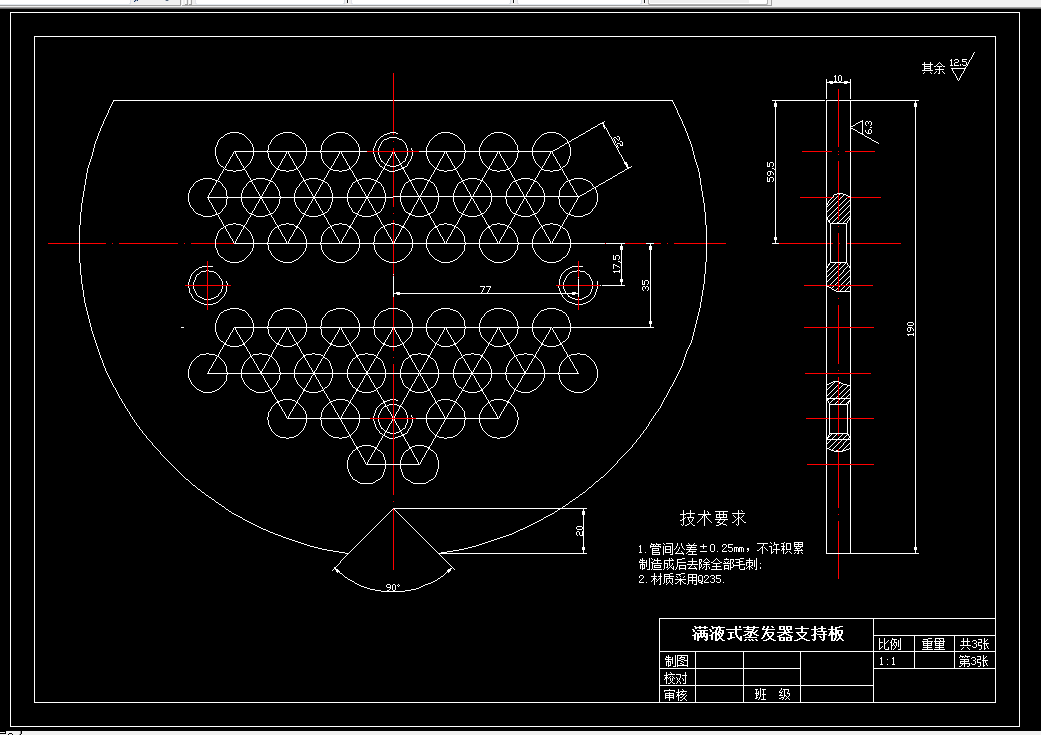

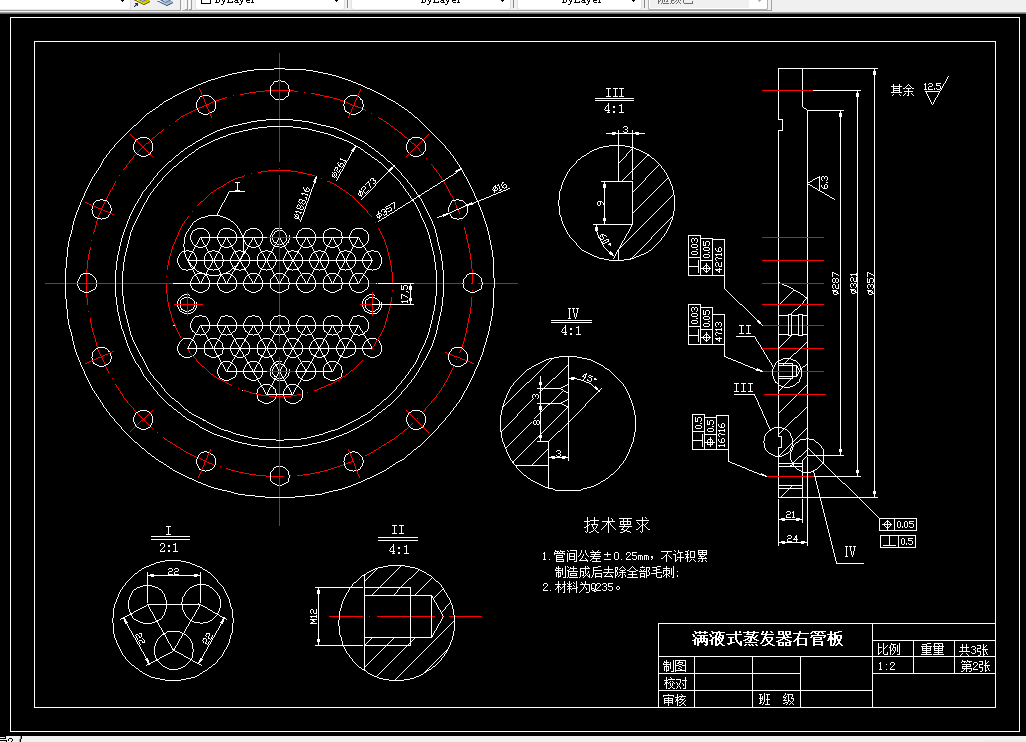

CAD版本图纸，共3张

摘    要

本文设计了一台使用R22制冷剂，换热功率为83KW的满液式蒸发器。此设计中，制冷剂的蒸发温度为2℃，冷凝温度为40℃；冷媒水进口温度为12℃，冷媒水出口温度为7℃的给定条件下进行计算设计出来的。整个设计过程首先进行热力计算，然后进行传热计算，最后进行结构计算,进行强度的校核，并根据结果完成装备图和零件图。在计算过程中，选定内径d=11mm换热管，并根据冷媒水的体积流量和选定的流速v=1.99m/s，计算出每流程的换热管的根数Z=21根，再用换热热流密度及换热系数进行校核设计计算,最终确定了有效传热面积及管长(管长l=3.0m)。在结构计算方面，对换热管的布置排列，筒体、端盖、法兰螺栓、管板和垫片等零部件依照相关标准进行了选取和工况、应力校核。最后，通过设计计算，可以得出一个传统但经济合理的小型满液式制冷蒸发器，最终确定的管壳式换热器型号为：

    关键词：管壳式，满液式，蒸发器，传热计算，结构计算

目      录

1  设计题目及设计参数 1

1.1  设计题目 1

1.2  设计参数 1

2  设计计算 1

2.1  热力计算 1

2.1.1  制冷剂的流量 1

2.1.2  冷媒水流量 1

3  传热计算 2

3.1  初步选管 2

3.2  换热系数计算 2

3.2.1  污垢热阻确定 2

3.2.2  管内换热系数的计算 2

3.2.3  管外换热系数的计算 3

3.2.4  传热系数 计算 4

3.2.5  传热面积和管长确定 5

3.2.6  流动阻力计算 6

4  结构计算 7

4.1  换热管布置设计 7

4.2  壳体设计计算 7

4.3  校验换热管管与管板结构合理性 8

4.4  零部件结构尺寸设计 8

4.4.1  管板尺寸设计 8

4.4.2  法兰规格尺寸计算 9

4.4.3  端盖 9

4.4.4  分程隔板 10

4.4.5  支座 10

4.4.6  支撑板与拉杆 10

4.4.7  垫片的选取 11

4.4.8  螺栓 12

4.4.9  连接管 13

       4.4.10 连接管法兰 14

5  其它补充 16

6  换热器总体结构讨论分析 17

7  设计心得体会 18

致谢 19

参考文献 20
