Z1586-汽车机油泵结构设计【含UG三维图】 下载积分：200　资料编号： Z1586

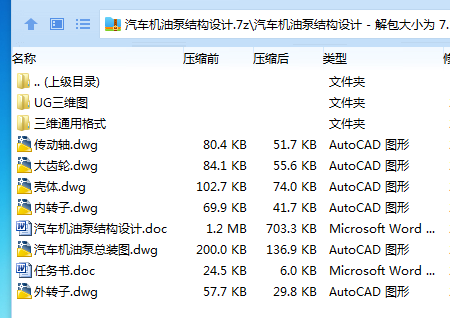

作品包括:

Word版说明书1份，共25页，约12000字

任务书一份

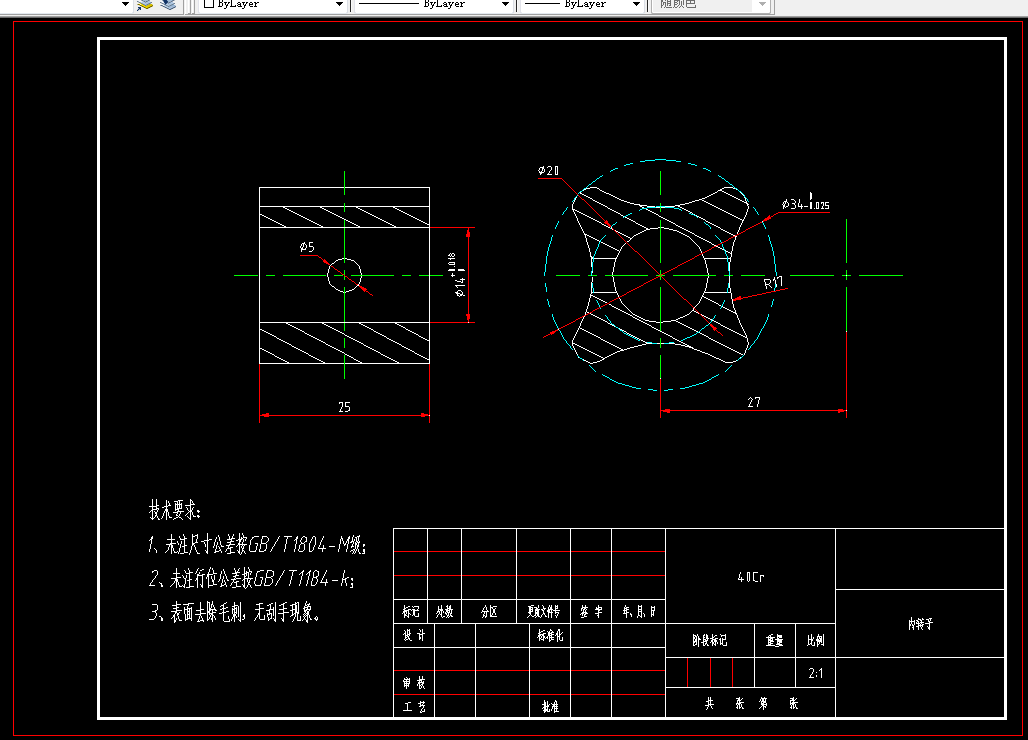

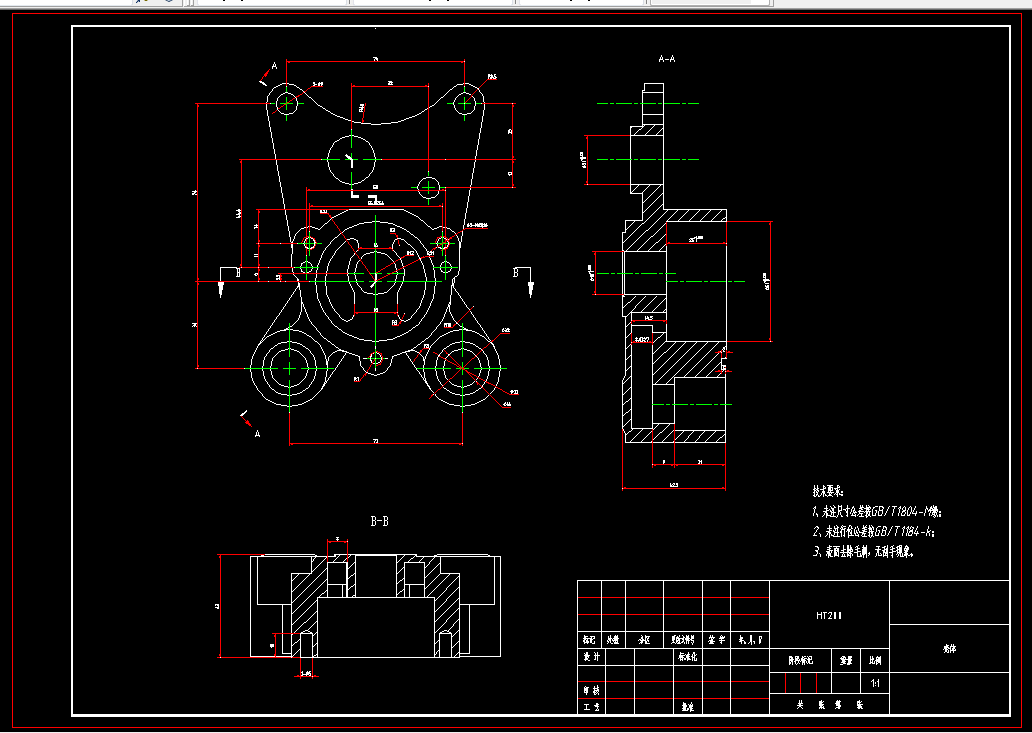

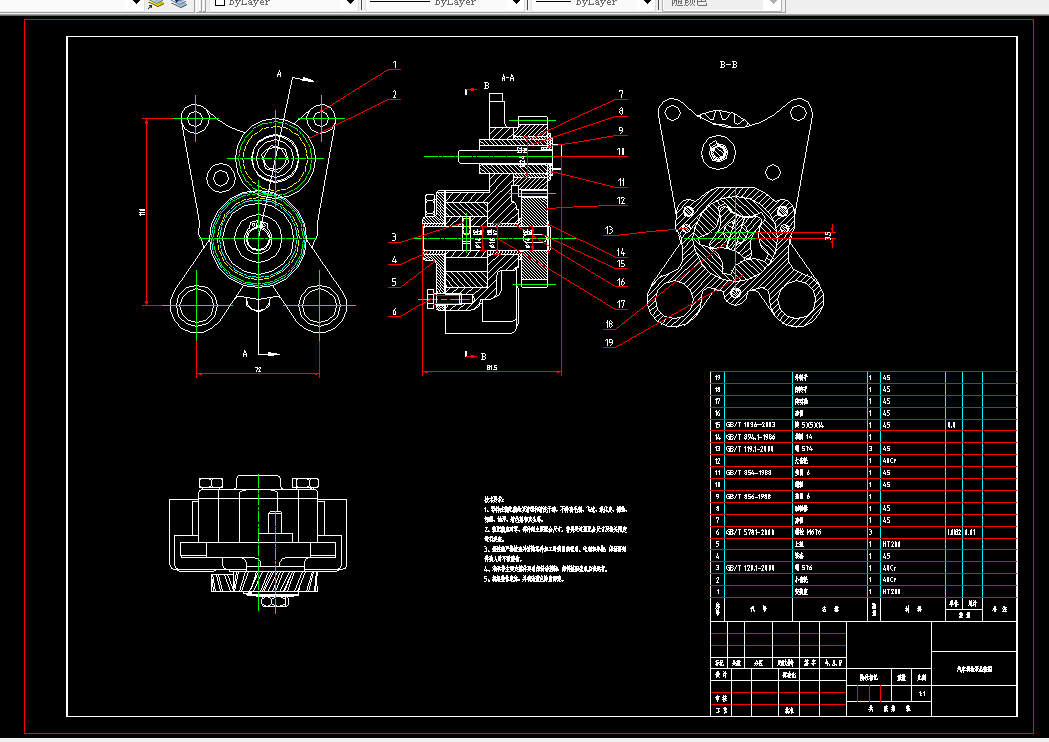

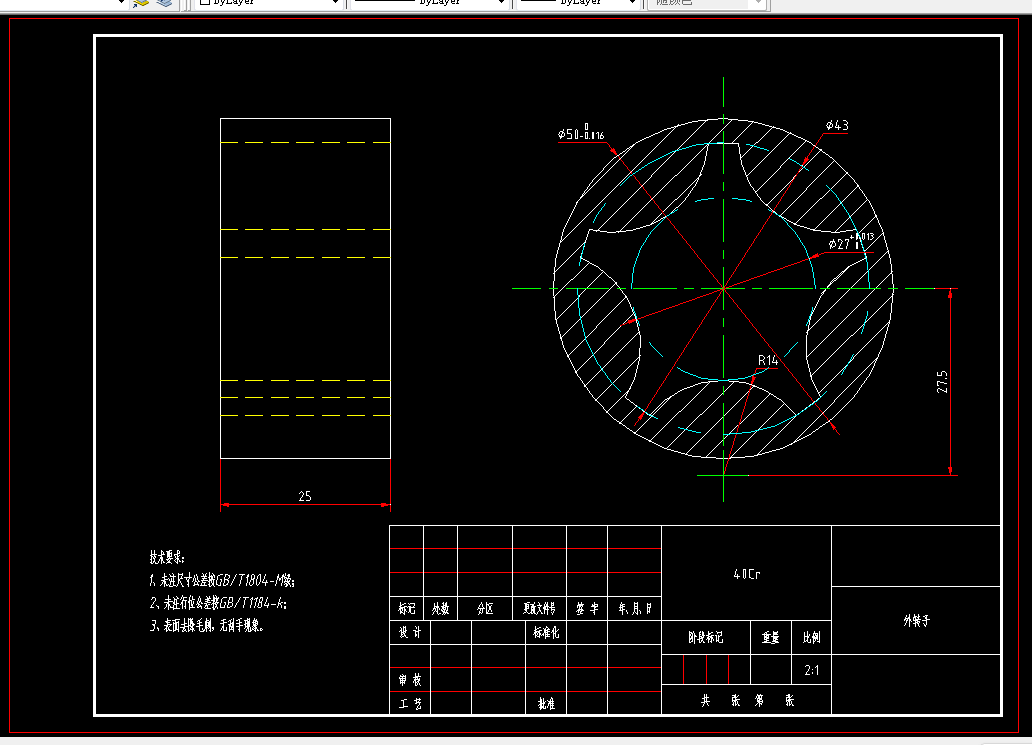

CAD版本图纸，共6张

UG三维图一套

摘  要

液压技术作为现代工业技术的一个重要分支，在各种工业设备、车辆、船舶、飞机上得到了广泛的应用。液压传动以液体为工作介质，以压力和流量为参量来实现能量转换。液压泵便是液压系统中能量转换装置。将发动机或者其他动力装置传输的机械能转换为油液的压力能，为系统提供工作所需的具有一定的压力和流量的液体，实现发动机等系统润滑以及各项规定动作。机油泵是液压系统的动力源。内啮合摆线齿轮泵具有体积小、重量轻、自吸性好、噪声低、流量脉动小等优点， 广泛应用于中小功率发动机。

针对此次的毕设，其重点研究方向是汽车机油泵的结构分析与设计，则首先阐述国内外油泵技术的发展概况，分析目前应用的背景和意义所在，以及现有常用的设备普遍存在一些的缺陷，继而从中执行优化和改进；再者，拟定转子泵的总体结构方案，同时详细阐述对应的工作原理和框架组成。它的主体部分由内转子、外转子和泵盖等组装而成，紧接着完成转子泵的选型和性能参数的确定，下一步依次对转子齿数、偏心距和曲率半径等执行详细分析，并且结合机械原理和有关文献资料，继而从中引荐经验数据与公式，用以完成传动齿轮的尺寸验算，最后亟需进行强度校核，这样方可论证机油泵运转的安全性和合理性。除此之外，运用工业设计软件UG来完成转子式摆线泵的三维建模，并结合AutoCAD绘制出装配图和关键零件图。

关键词：汽车机油泵；内转子；外转子；结构设计

目    录

1  绪论 1

1.1 研究背景与意义 1

1.2 国内外发展概况 2

1.3 研究内容与基本参数 2

2  总体方案设计 3

2.1 摆线泵 工作原理概述 3

2.2 摆线形成的原理及参数化方程 4

3  基本结构参数 7

3.1 齿数Z 7

3.2 偏心距e 7

3.3 创成圆半径R 7

3.4 外转子齿形圆半径a 8

3.5 曲率半径 9

3.6 转子式摆线泵的排量 10

4  传动齿轮的设计 11

4.1 选定齿轮类型、精度等级、材料级齿数 11

4.2 按齿面接触强度设计 11

4.3 尺寸计算 12

4.4 齿轮传动几何计算 13

4.5 按齿根弯曲强度设计 13

4.6 传动齿轮参数 14

5  基于UG的三维模型 16

5.1 UG软件简介 16

5.2 主要部件建模 16

5.3 虚拟装配 18

6  结论 19

谢  辞 20

参考文献 21
