Z1621-甘蔗削皮切断机结构设计与运动仿真【含SW三维图】 下载积分：50　资料编号： Z1621

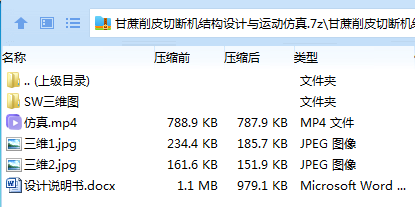

作品包括:

Word版设计说明书1份，共42页，约19000字

SW三维图一套

仿真动画视频一份

摘要

甘蔗不仅是生产蔗糖的主要原材料，也因甘甜、汁多有巨大的食用需求。甘蔗果皮较厚，食用之前要将外皮削掉，目前传统的削皮方式主要是通过人工进行削皮切断，效率较低，且不卫生。因此，本课题旨在设计一款无需手扶、无需推送，能够实现全自动传输、削皮和切断的甘蔗削皮切断机。本课题的主要设计内容如下：首先，甘蔗在动力传输的过程中选择驱动轴推动摩擦导轮，实现甘蔗的自动输送，针对甘蔗粗细不一，采用弹性固定，稳定的将甘蔗输送到指定位置；其次，削皮机构采用了柔性设计--旋转摩擦式削皮，可以防止由于刀片经常断掉而影响设备工作，同时摩擦削皮削下来的皮可以飞速掉落防止沉积在设备中；最后，切断机构中采用气缸推动刀具切断和电机驱动凸轮，方便甘蔗快速切断；此外，本设计对甘蔗削皮切断机的传动系统进行设计，且对甘蔗削皮切断机的进给运动和切断结构进行了运动仿真，模拟了甘蔗削皮切断机的运动过程。通过对以上设计可以使甘蔗削皮切断机切削工作快、削皮更干净、更容易切断、能够更好保证甘蔗果肉的完整，以满足人们的需求。

关键词：甘蔗；自动输送；削皮机构；切断机构；运动仿真

目  录

第1章 绪  论 1

1.1 课题背景 1

1.2 课题研究目的及意义 1

1.3 国内外研究发展现状 3

1.3.1 国外发展现状 3

1.3.2 国内发展现状 4

1.4 甘蔗削皮切断机技术路线 5

第2章 总体方案设计 6

2.1 设计参数的确定 6

2.2 总体方案的设计 6

2.3 总体方案设计 7

第3章 主要结构设计 11

3.1 削皮机构设计 11

3.1.1 结构组成 11

3.1.2 刀具设计 11

3.1.3 刀架设计 12

3.1.4 电机选型 13

3.2 切断装置结构设计 14

3.2.1 结构组成 14

3.2.2 刀具设计 15

3.2.3 刀架设计 16

3.2.4 电机选型 16

3.3 前喂料装置设计 17

第4章 传动结构设计 20

4.1 轴的设计 20

4.2 带轮的设计 22

4.3 V带传动计算 23

4.4 轴承的选择 25

4.5 键连接的强度校核 26

第5章 运动仿真 28

5.1 软件简介 28

5.2 运动仿真 29

5.3 甘蔗进给运动仿真 30

5.4 切段装置进行运动仿真 30

5.4.1 设置曲柄的运动 30

5.4.2 设置连杆的运动 31

5.4.3 设置刀具的运动 31

第6章 结论 33

参考文献 34

致  谢 36
