Z1686-大型鄂式破碎机设计 下载积分：50　资料编号： Z1686

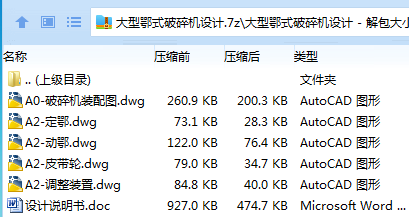

作品包括:

说明书1份，共37页，约17000字左右

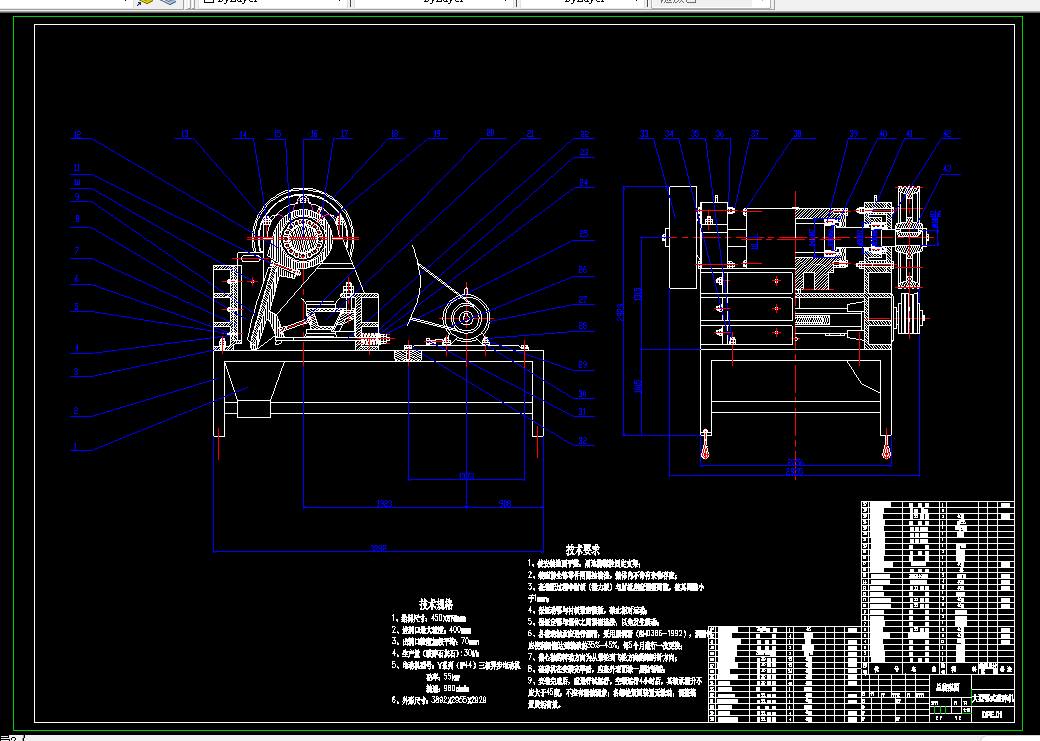

CAD图纸，共5张

摘    要

作为工业的原料，矿石材料是不可缺少的。现在我国的矿山工业发展的比较迅速，因而对破碎机的需求量也是十分巨大，对于大型鄂式破碎机的设计是符合我国的客观需要的，将对我国的破碎事业有所帮助。目前，国内各制造厂的产品技术水平相差悬殊，有少数厂家的产品已接近世界先进水平，大多数厂家的产品差距很大。为缩短差距和赶上世界先进水平，发展和提高现有鄂式破碎机技术水平是当务之急。

本毕业设计满足的生产需求：破碎石灰石，入料粒度最大400mm，加权平均350mm；产品粒度加权平均70mm；生产能力30t/h。本毕业设计对鄂式破碎机的主要部件，如：破碎机衬板、弹簧、偏心轴、动鄂、飞轮等进行设计、计算；对电机进行选择，对破碎机的结构进行改造。达到了使各机构更加简单，合理，鄂板的寿命进一步增加，破碎得到的产品粒度更佳均匀等效果。

关键词：颚式破碎机；动鄂；破碎板；磨损

目   录

摘    要 I

ABSTRACT II

1　前言 1

2　绪论 2

2.1概述 2

2.1.1破碎的目的 2

2.1.2破碎的原理 2

2.1.3破碎机分类 3

2.2破碎机的发展概况 4

2.2.1破碎机的发展 4

2.2.2鄂式破碎机的特点 5

2.3选题的目的、意义 8

3　破碎相关理论 9

3.1物料破碎特性 9

3.2粒度表示方法 9

3.2.1单个颗粒的粒度表示法 10

3.2.2多个颗粒的粒度表示法 10

3.2.3颗粒特性曲线表示法 11

3.3有关破碎耗能的理论的发展 12

4　破碎机的设计及其相关理论 14

4.1破碎机的运转 14

4.2选择破碎机的主要参数 14

4.2.1生产要求及入料口 14

4.2.2动鄂行程 14

4.2.3钳角的选取 15

4.2.4传动角 15

4.2.5偏心距 15

4.2.6破碎腔高度 15

4.3破碎机各生产参数的计算 16

4.3.1计算主轴转速 16

4.3.2计算生产能力 16

4.3.3最大破碎力的计算 16

4.3.4所需功率的计算 17

4.4破碎机各主要零件尺寸的设计以及计算 17

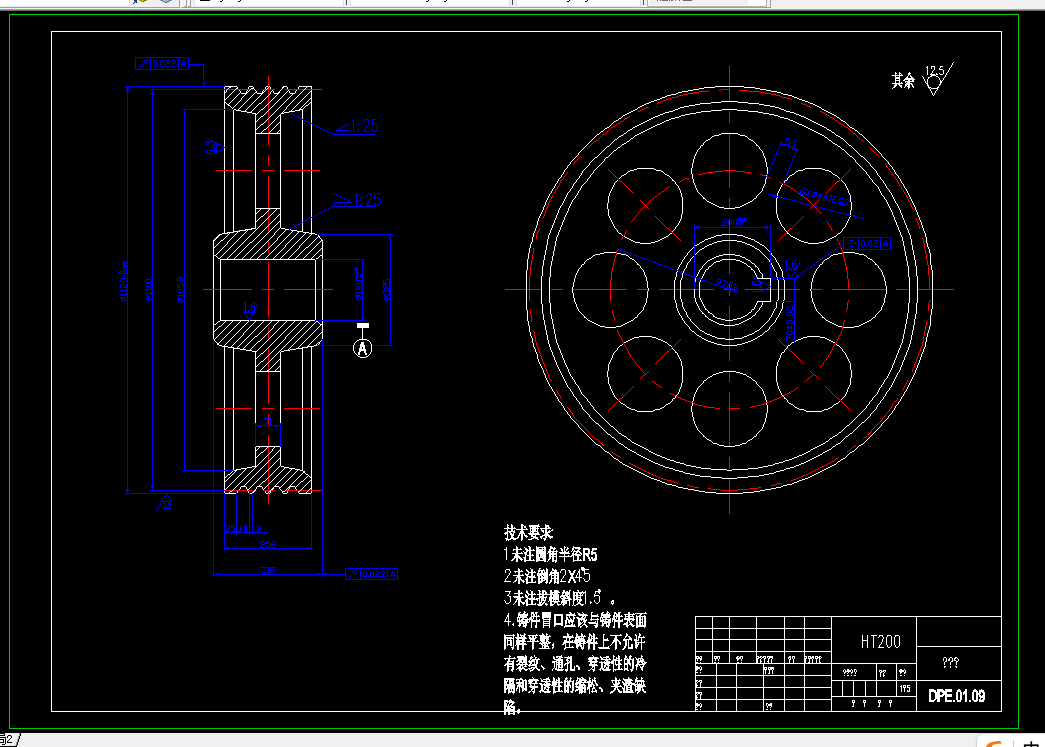

4.4.1带传动的设计 17

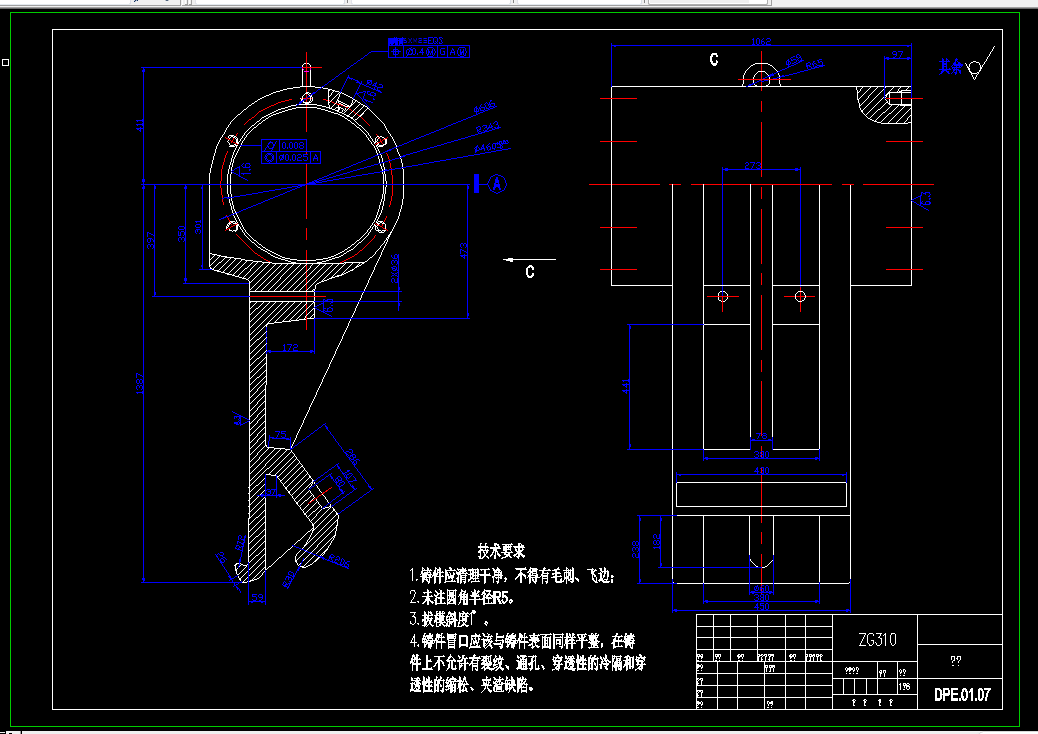

4.4.2动鄂设计 22

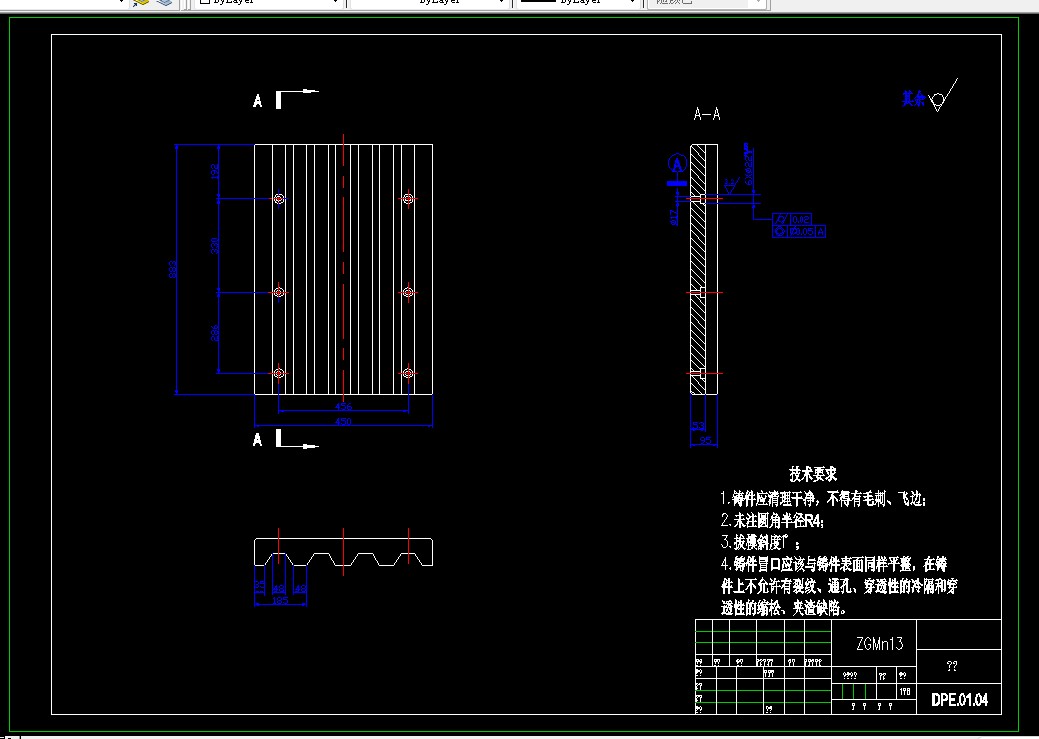

4.4.3衬板设计 22

4.4.4肘板及肘板座 23

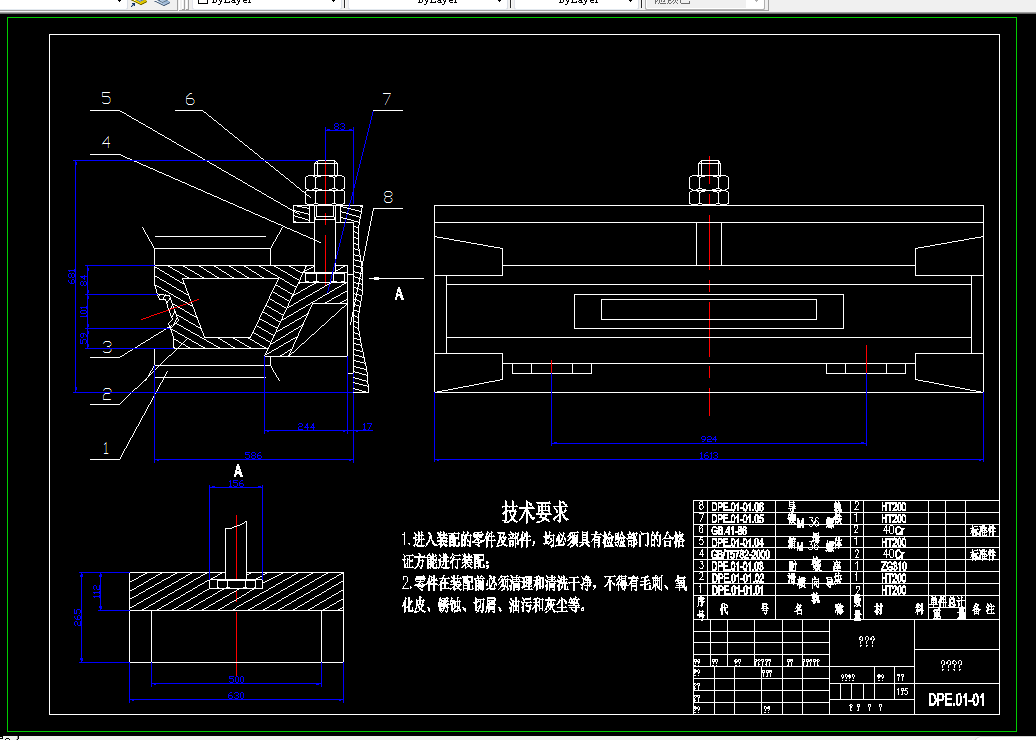

4.4.5调整装置 23

4.4.6机架 24

4.4.7偏心轴 24

结    论 29

致    谢 30

参 考 文 献 31
