Z1729-倾斜式螺旋输送机设计（倾斜10度） 下载积分：50　资料编号： Z1729

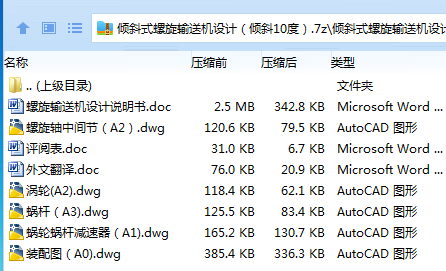

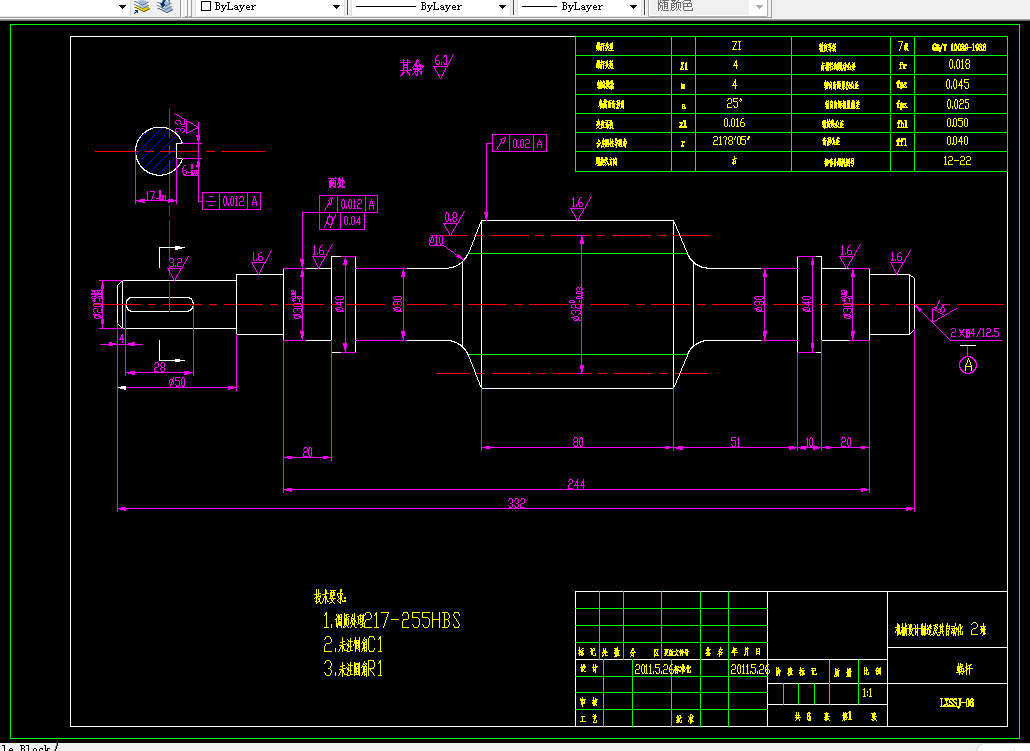

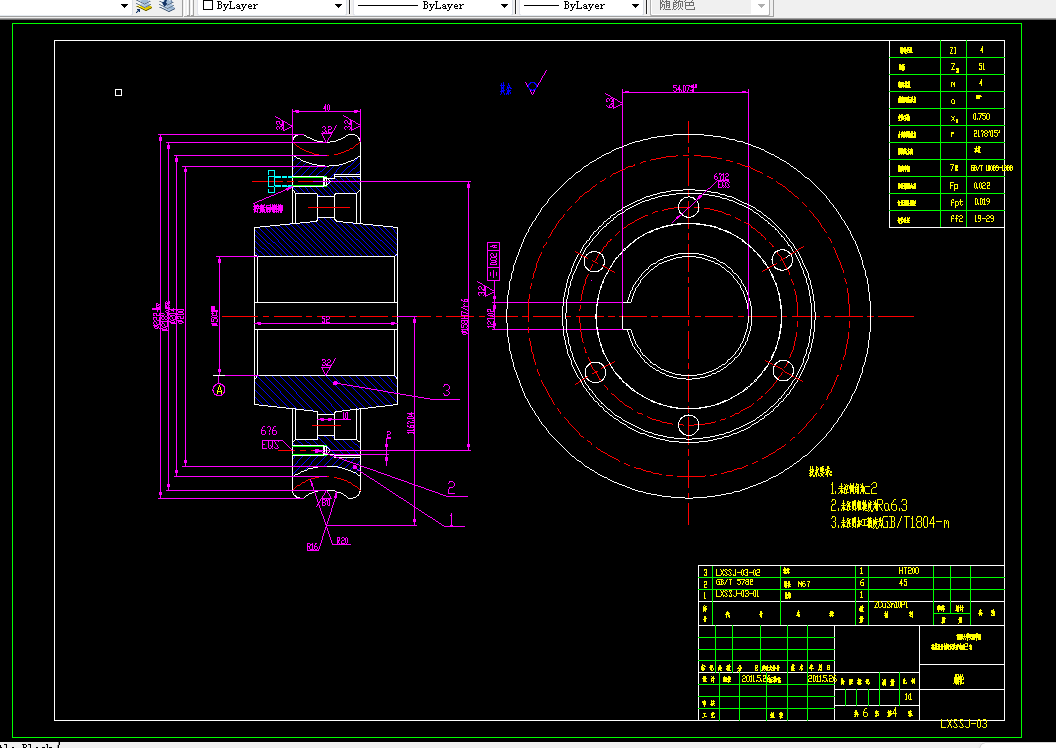

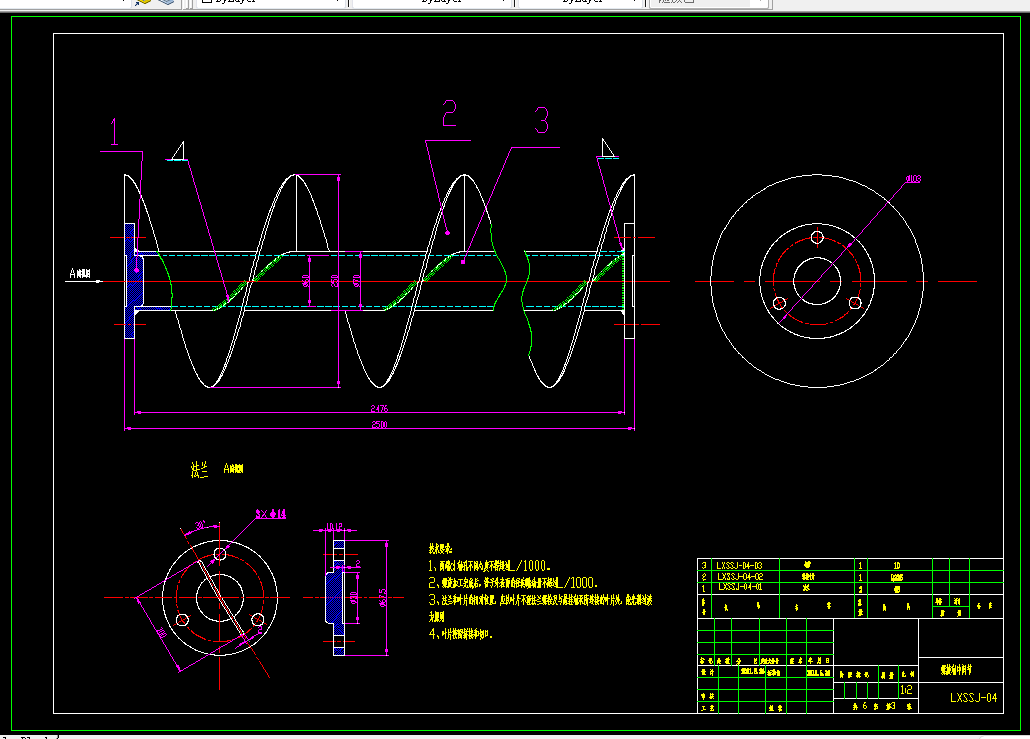

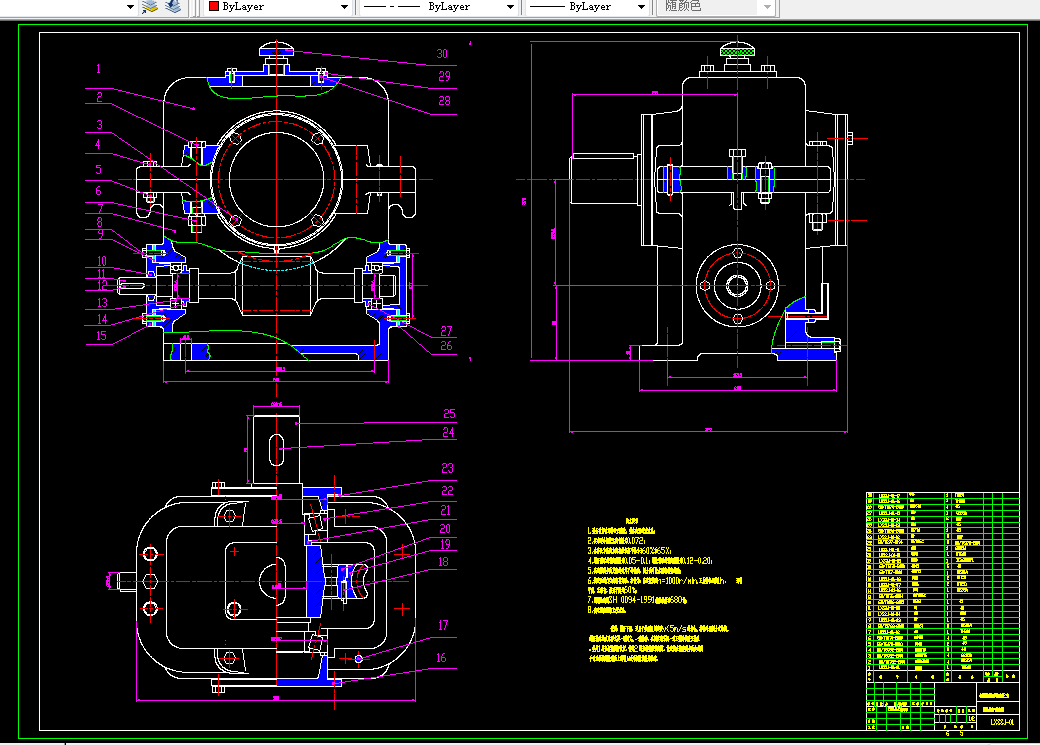

作品包括:

Word版说明书1份，共40页，约13000字

外文翻译一份

CAD版本图纸，共5张

摘要

螺旋输送机是利用电机带动螺旋回转，推移物料以实现输送目的的机械，它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择，对驱动装置的合理给螺旋输送机的效率，稳定，安全性的提高大的作用。

本次设计是关于螺旋输送机（倾斜10度）的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。

关键词：螺旋输送机    输送系统   选型设计    主要部件

目录

摘要…………………………………………………………………………………  1

Abstract …………………………………………………………………………… 2

第一章  引言…………………………………………………………………………3

   1.1  关于本次设计…………………………………………………………3

   1.2  螺旋输送机产品概述………………………………………………………3

   1.3  螺旋输送机的应用范围……………………………………………………4

   1.4  螺旋输送机主要热点………………………………………………………4

   1.5  螺旋输送机工作原理………………………………………………………4

   1.6  螺旋输送机整机布置形式…………………………………………………5

   1.7  螺旋输送机的发展历史及趋势……………………………………………5

第二章  螺旋输送机的设计…………………………………………………………8

   2.1  总体方案设计………………………………………………………………8

   2.2  螺旋输送机总体结构设计…………………………………………………8

   2.3  螺旋输送机机体的设计……………………………………………………9

   2.4  驱动端装置的设计……………………………………………………… 12

   2.5  中间轴承装置…………………………………………………………… 14

   2.6  尾端装置的设计………………………………………………………… 16

   2.7  驱动装置和尾端装置轴的校核………………………………………… 17

第三章  减速器的设计…………………………………………………………… 19

   3.1  蜗轮蜗杆减速器的运动和动力参数…………………………………… 19

   3.2  减速器的蜗杆设计……………………………………………………… 19

   3.3  蜗轮轴的设计…………………………………………………………… 23

   3.4  蜗杆轴的设计…………………………………………………………… 29

   3.5  减速器箱体及附件的设计……………………………………………… 31

第四章  轴承的校核……………………………………………………………… 33

   4.1  蜗杆轴滚动轴承计算…………………………………………………… 33

第五章  键的校核………………………………………………………………… 35

   5.1  蜗杆轴端和联轴器的联结的键………………………………………… 35

   5.2  蜗轮与轴联结的键……………………………………………………… 35

   5.3  蜗轮轴轴端和联轴器联结的键………………………………………… 35

第6章  润滑和密封的设计……………………………………………………… 37

   6.1  润滑……………………………………………………………………… 37

   6.2  密封……………………………………………………………………… 37

   6.3  附件的设计……………………………………………………………… 38

致谢………………………………………………………………………………… 39

参考文献…………………………………………………………………………… 40
