Z1767-2000吨肉类冷藏库设计 下载积分：50　资料编号： Z1767

作品包括:

Word版说明书1份，共43页，约14000字

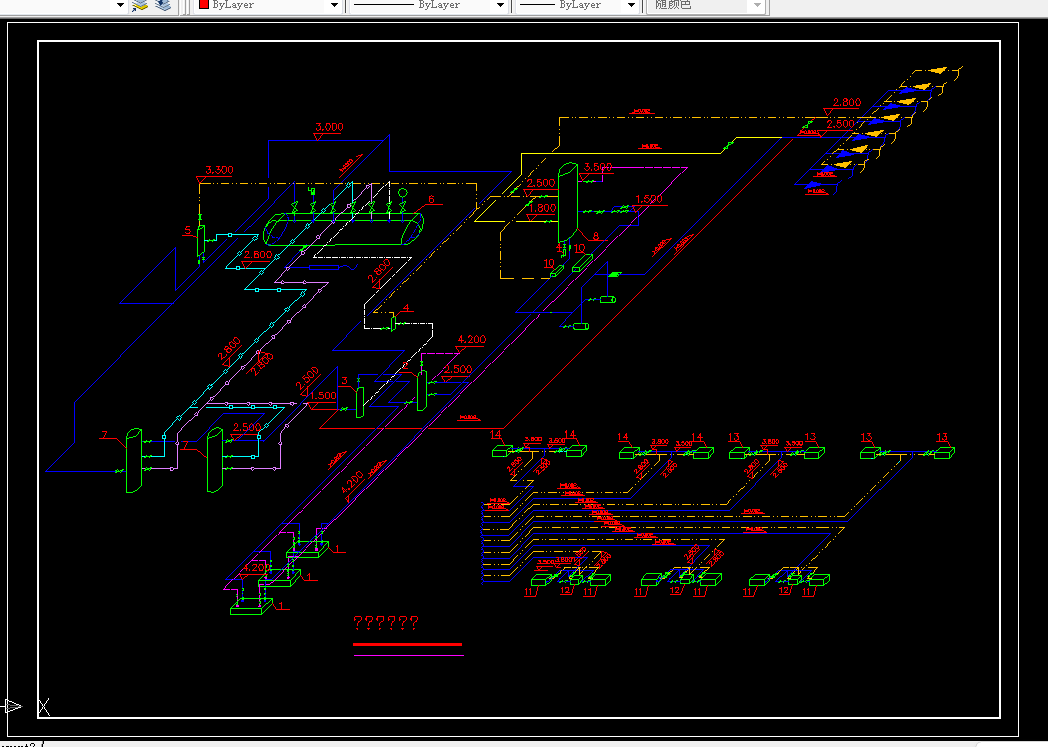

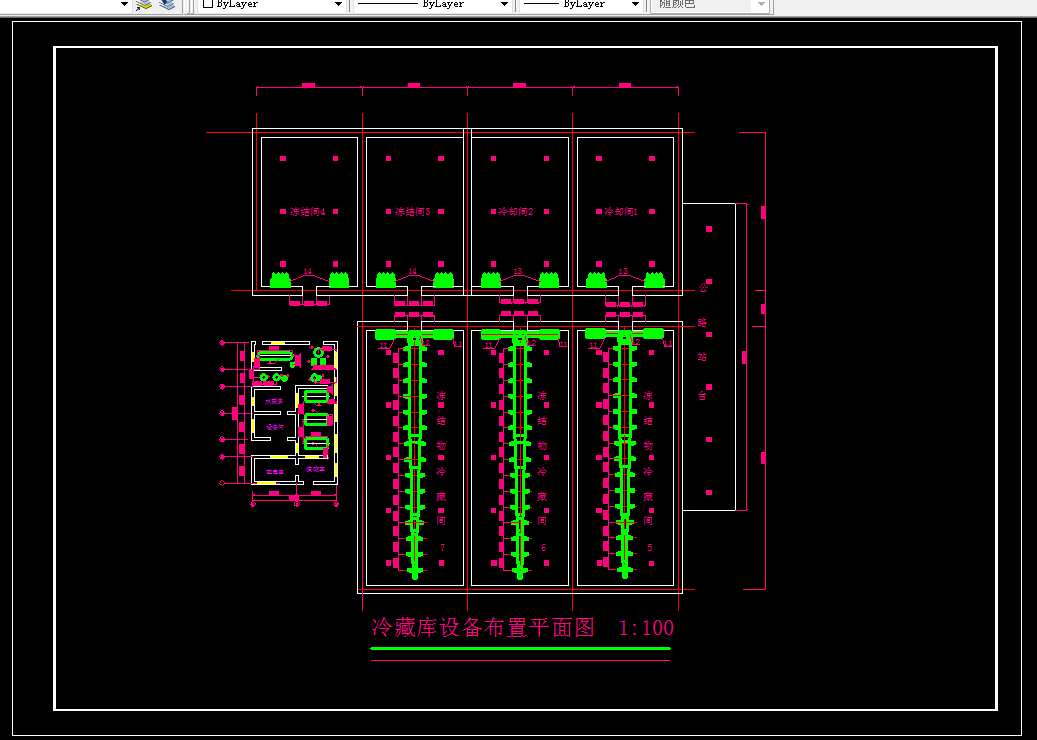

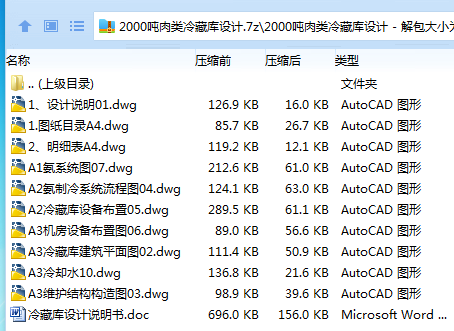

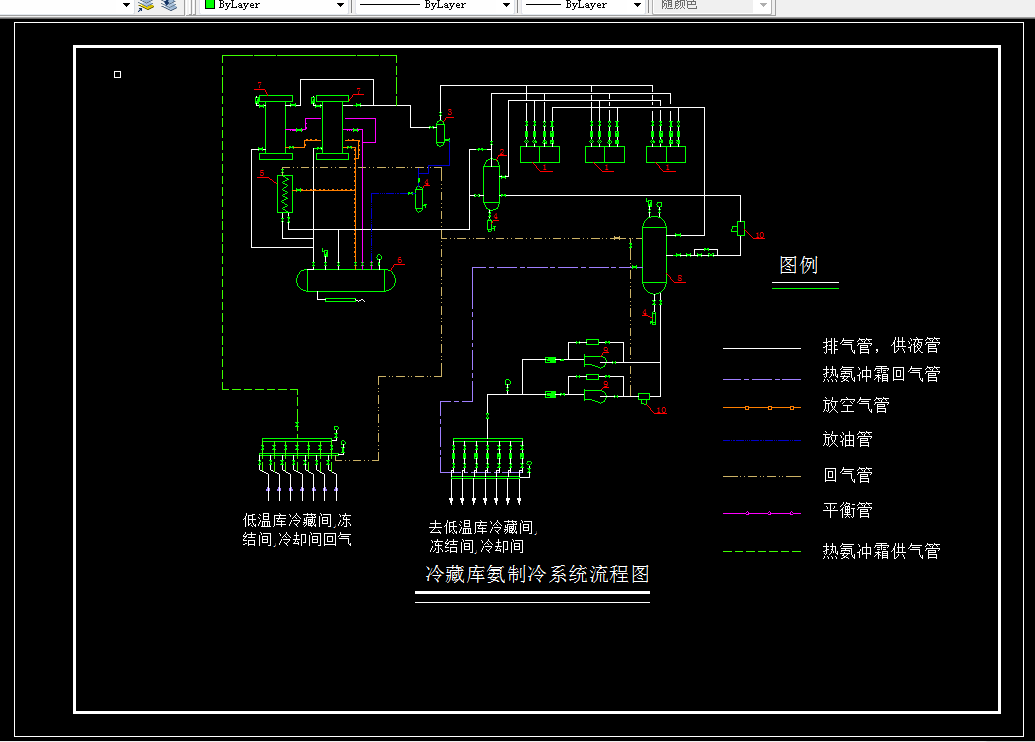

CAD版本图纸，共10张

摘要

分配性冷藏库他们主要建设在大中城市、人口较多的水陆交通枢纽，专门贮藏经过冷加工的食品，以工调节淡旺季节、保证市场供应、提供外贸出口和做长期贮备之用。其特点是冷藏容量大并考虑多种食品的贮藏，其冻结能力小仅用于长距离调入冻结食品在运输过程中软化部分的再冻及当地小批量生鲜食品的冻结。压缩式制冷是根据制冷原理将压缩机、冷凝器、节流阀和蒸发器，以及为了使制冷效能更高、运行更安全的辅助设备（如油分离器、贮液器、气液分离器、循环储液桶、集油器、放空气器、阀件、仪表等）用管道连接组成的一个闭合制冷循环。

关键词：压缩  冷藏库  节流  中间完全冷却

目     录

摘要……………………………………………………………3

1.设计基本资料

1.1设计目的…………………………………………………………………4

1.2设计题目…………………………………………………………………4

1.3设计指标…………………………………………………………………4

1.4设计地点室外气象参数…………………………………………………4

1.5冷藏库室内设计参数……………………………………………………4

2.冷藏库热工计算

2.1冷藏库吨位分配…………………………………………………………5

2.2冷藏库尺寸计算…………………………………………………………5

2.3库房平面设计……………………………………………………………6

2.4围护结构换热系数的确定………………………………………………6

2.5确定围护结构绝热层厚度………………………………………………6

3.库房冷负荷的计算

3.1围护结构热流量…………………………………………………………10

3.2货物热流量………………………………………………………………12

3.3电机运转热流量…………………………………………………………13

3.4冷间操作热流量…………………………………………………………13

3.5库房冷却设备冷负荷……………………………………………………14

3.6冷间机械负荷……………………………………………………………15

4.设备选型

4.1冷凝温度与蒸发温度的确定……………………………………………16

4.2制冷原理的热工计算……………………………………………………17

4.3压缩机的选择计算………………………………………………………17

4.4冷凝器的选择计算………………………………………………………18

4.5冷风机选择计算…………………………………………………………19

4.6中间冷却器的选择计算…………………………………………………21

4.7油分离器的选择计算……………………………………………………22

4.8高压贮液器的选择计算…………………………………………………22

4.9低压循环贮液器的选择计算……………………………………………23

4.10集油器的选择计算……… ……………………………………………23

4.11冷却塔的选择计算………… …………………………………………23

5.库房风系统的布置及水力计算

5.1冷却间1、2的冷分配布置………………………………………………24

5.2冷冻间3、4的冷分配布置………………………………………………24

5.3冷藏间5、6、7的冷分配布置……………………………………………24

6.库房供回液的流量计算

6.1氨液密度的计算…………………………………………………………26

6.2供入库房中氨的计算流量………………………………………………27

7.冷却水系统的水力计算

7.1冷却水管道的水力计算…………………………………………………28

7.2冷却水泵的选择计算……………………………………………………28

8.氨供回管的水力计算

8.1供氨管道的水力计算……………………………………………………29

8.2回气管的水力计算………………………………………………………30

8.3机房氨管道的水力计算…………………………………………………30

参考文献………………………………………………………………………34

英语原文及译文……………………………………………………………35
