Z1790-丝杠驱动剪叉升降平台-自动升降装置设计【含SW三维图】下载积分：80　资料编号： Z1790

1.打开支付宝或者微信扫描二维码。
2.填写金额：80　
3.添加备注，填写资料编号：

资料编号： Z1790

4.支付成功后，请发资料编号到邮箱：jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252

点击分享：

作品描述

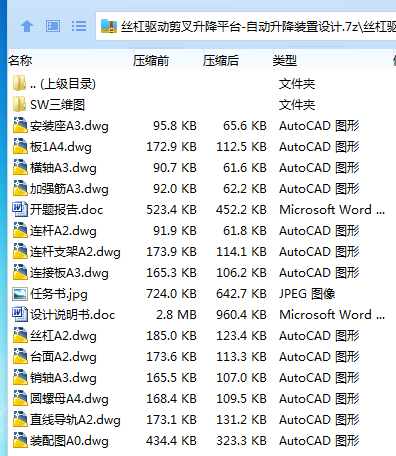

作品包括:

Word版说明书1份，共30页，约12000字

任务书一份

开题报告一份

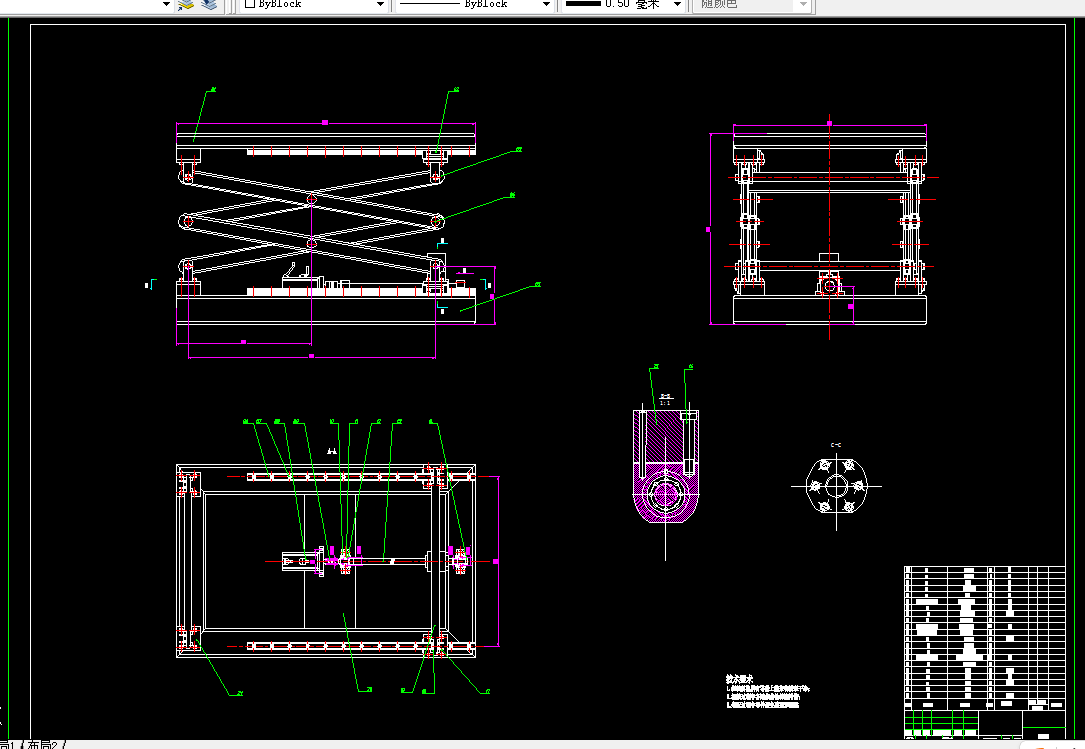

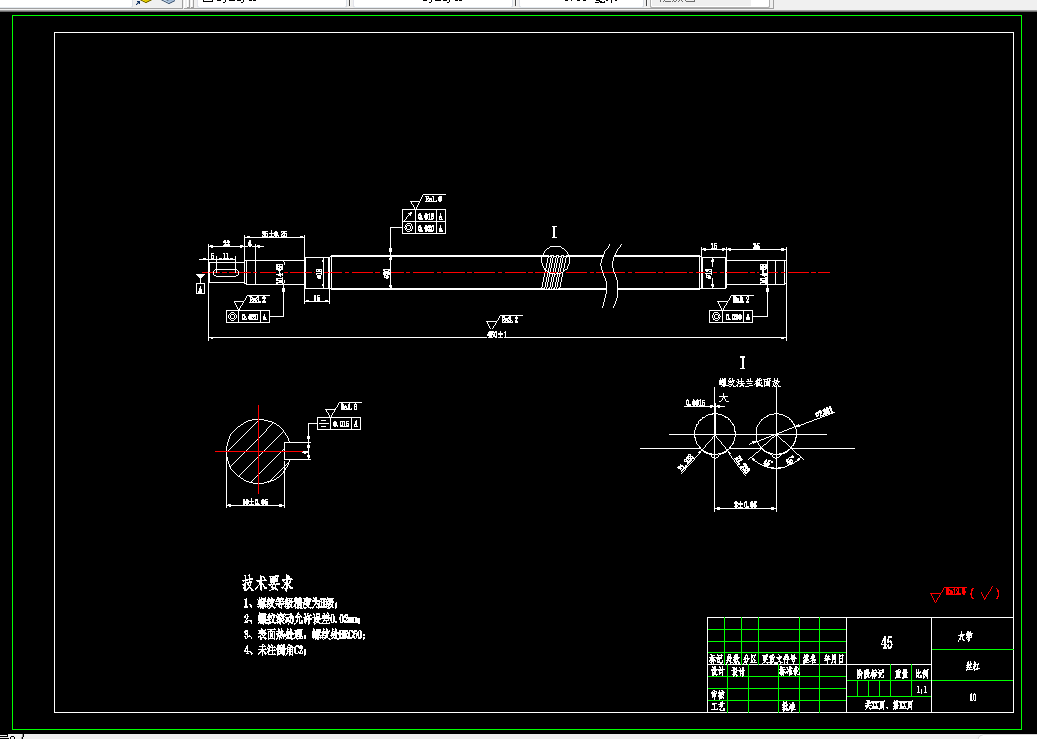

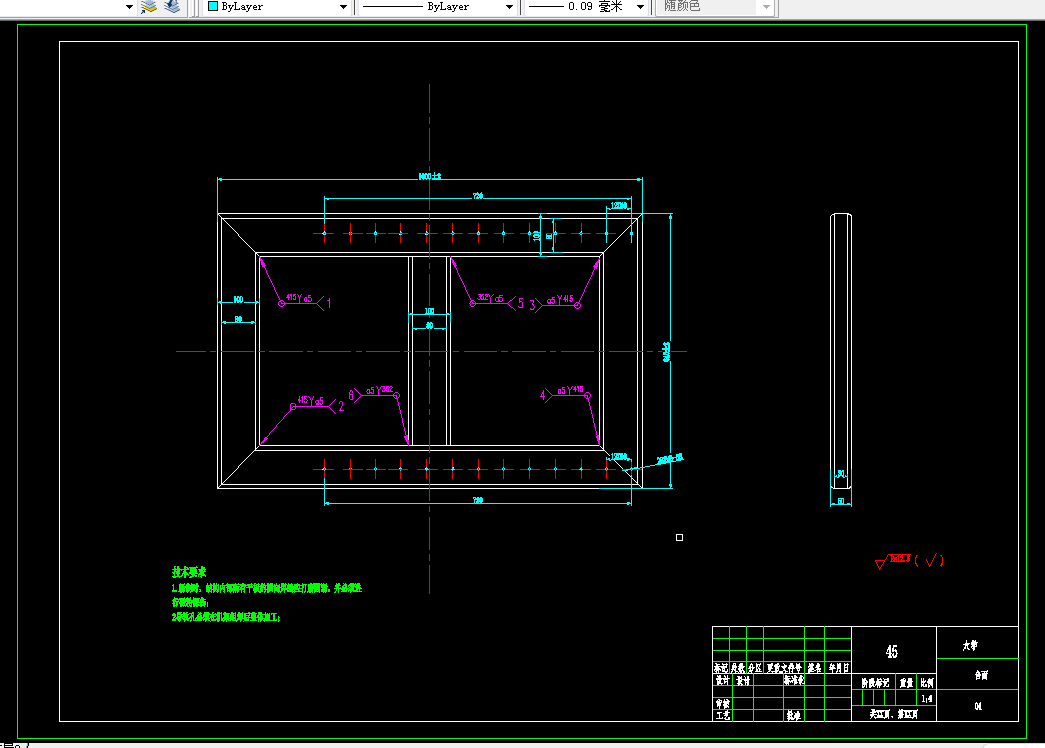

CAD版本图纸，共13张

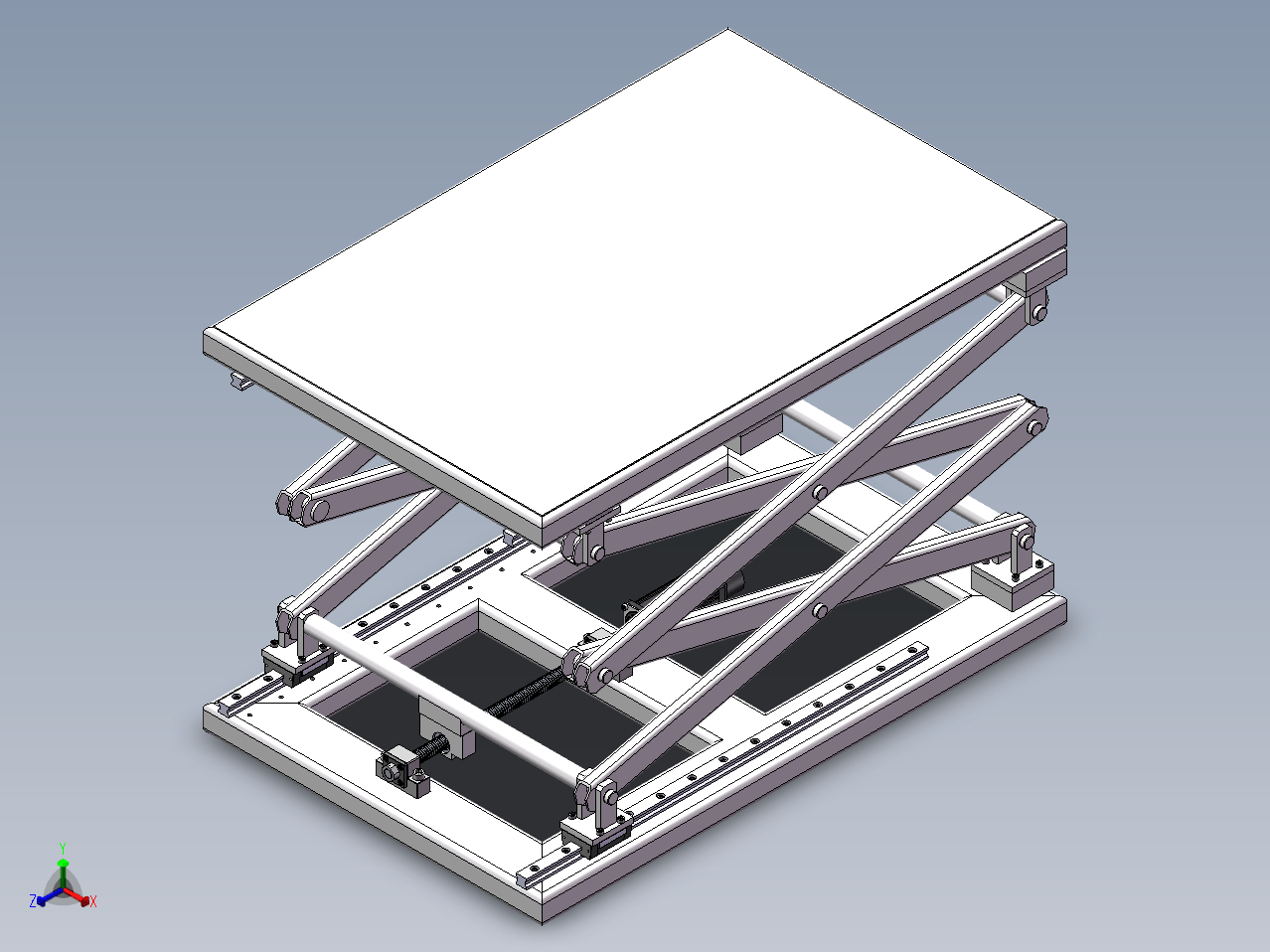

SW三维图一套


摘要

近年来，随着中国工业的不断发展壮大，人们日常生活都离不开升降装置，不断地在向上方空间寻求更大的生存空间，实现高度空间上的发展，这就需要一个很重要的工具——升降装置。升降装置在各行各业都在使用，范围很广。升降机是一种升降性能好，适用范围广的货物举升机构，和用于生产流水线高度差设备之间的货物运送，物料上线、下线。工件装配时调节工件高度，高出给料机运送，大型部件装配时的部件举升，大型机库上料、下料。例如升降台，就是利用电机驱动传动系统实现托举货物。实现升降装置的运行平稳，噪声低，响应速度快等优点。

通过对自动升降装置设计方案设计；自动升降装置结构设计；自动升降装置主传动系统设计这三个部分的研究，完成对自动升降装置的设计。首先是理论分析，此次设计的自动升降装置采用二级铰接剪叉式结构，通过对该结构的位置参数和动力参数理论计算，为后续详细设计奠定基础；然后是结构设计，此次设计的自动升降装置的动力来源是机械传动，电机通过联轴节带动滚珠丝杠，实现对铰接连杆的推动，最后实现自动升降功能，相比液压驱动升降机构，机械传动具有耐高温，无油污不受环境温度的影响，由于滚珠丝杠具有十分良好的自锁性，无需增加额外的自锁机构，维护周期长的优势。在设计的过程中，机械传动系统以及电机的设计计算是最为重要的，直接关系到系统的稳定和性能。在后续设计过程中要注意上述系统的参数选择和设计依据，通过查阅手册和文献资料来确定初始参数，进而完成最终设计。

关键字：升降台；剪叉式；传动系统

摘要 I

Abstract II

1 绪论 1

1.1 题目来源 1

1.2 研究目的及意义 1

1.3 国内外现状及水平 2

2 升降装置结构分析计算 6

2.1 升降装置的三种结构形式 6

2.2 自动升降平台机构动力学分析 7

2.3 机构各剪叉杆受力分析 8

2.3.1整体受力分析 8
