Z1804-某四层图书馆中央空调系统工程设计 下载积分：50　资料编号： Z1804

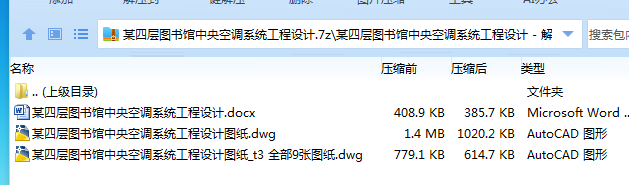

作品包括:

Word版说明书1份，共66页,约25000字

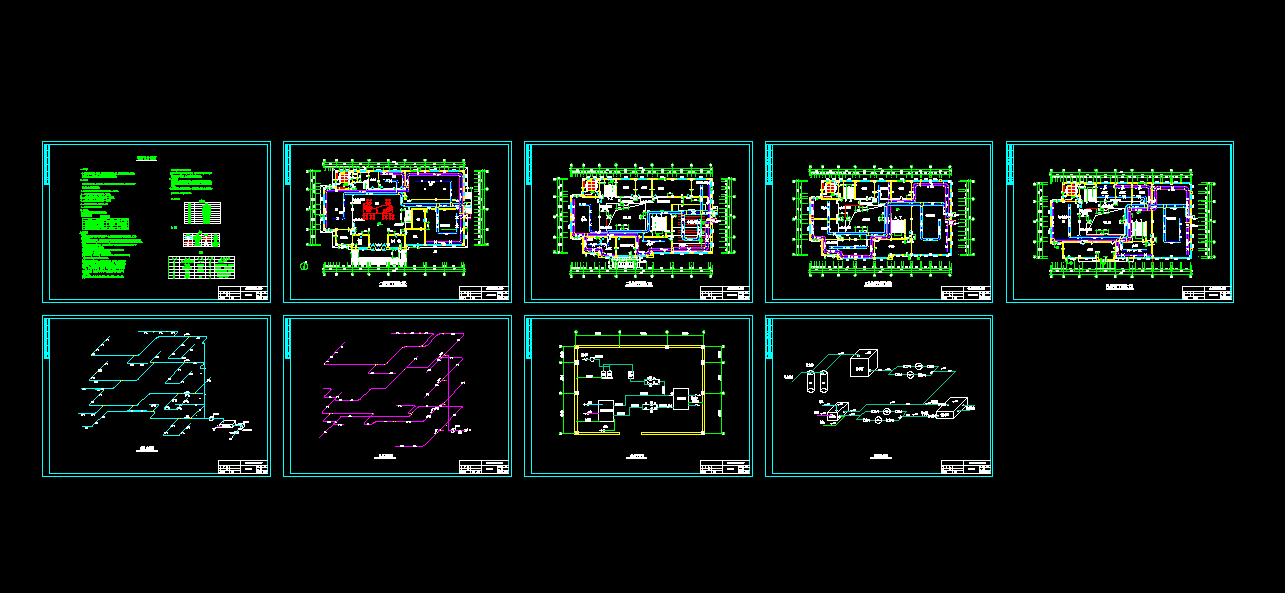

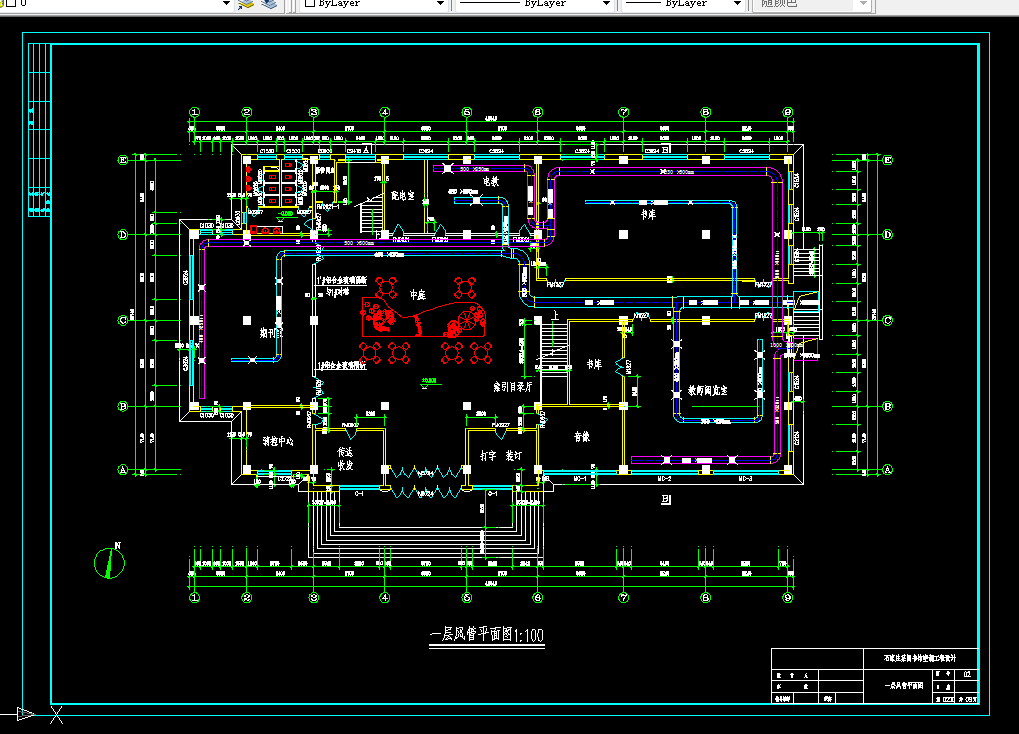

CAD版本图纸，共9张

摘要

本设计是石家庄某图书馆空调工程设计，该建筑占地约1250m2 ，建筑面积为5000m2，空调面积为2324m2，该图书馆总冷负荷为654kW，其中包括新风冷负荷401.2kW。

在设计中所有空气都经过处理，其中包括17535m3/h的新风。设计中采用全空气系统，室外新风经过空气处理机组处理到所需要的状态，然后通过新风管道送入各个空调房间。空调机房位于另建的室外机房中，在夏季，冷水机组制冷，冷冻水被送入空调房间的各个风机盘管上，以降低房间室内温度，冷水机组的出水温度7℃回水温度12℃。

关键词：全空气系统；冷冻水；隔声防震；冷热负荷；

目录

第一章 绪论 1

1.1设计目的 1

1.2设计要求 1

1.2.1初步设计 1

1.2.2施工图设计 1

第二章 设计依据 3

2.1工程概况 3

2.2设计依据 3

2.2.1石家庄市室外空调设计参数 3

2.2.2室内空调主要设计参数 3

第三章 负荷计算 4

3.1维护结构参数 4

3.2围护结构冷负荷计算 4

3.3设备、照明、人体散热得热冷负荷 7

3.3.1设备发热量 7

3.3.2 照明发热量 8

3.3.3人体散热量 8

3.3.4空气渗透冷负荷 8

3.3.5本设计夏季空调房间冷负荷计算实例 8

3.4新风量及新风冷负荷确定 11

3.4.1新风量的确定 11

3.4.2新风负荷计算 11

3.4.3以电子阅览室为例计算新风量及新风负荷 12

3.5房间湿负荷计算 12

3.6房间热湿比 12

第四章 系统方案及冷热源方案分析选择 14

4.1空调系统方案的比较确定 14

4.2空调系统方式的确定 16

4.3空调风系统的确定 17

4.3.1新风量的确定 17

4.3.2送风温差的确定 18

4.3.3夏季运行工况的计算 18

4.4空调系统空气处理计算及其处理设备选型 20

4.4.1夏季空气处理计算过程 20

4.4.2 处理设备选型 22

第五章 空调房间气流组织设计 24

5.1气流组织的基本要求 24

5.2送回风口形式的选择 25

5.2.1送风口的形式 25

5.3气流组织的形式 26

5.4气流组织的设计计算 27

第六章 风系统水力计算 30

6.1送风管道水力计算 31

6.2回风管道水力计算 39

6.3风机选型 44

第七章 冷水机组设备选型 45

7.1空调主机的选型 45

7.2空调水系统的设计原则 46

7.3冷冻水系统水力计算 47

7.3.1水系统的选择 47

7.3.2冷冻水泵的选择 49

7.3.3自动软化水处理器 50

7.3.4电子水处理仪 50

第八章 管道保温与消声隔震设计 51

8.1管道保温设计 51

8.1.1保温材料的种类及选择 51

8.1.2保温层的结构组成 51

8.2系统消声隔振设计 52

8.2.1空调消声设计 52

8.2.2空调隔震设计 53

第九章 空调系统运行调节 55

9.1一次回风空调系统全年运行调节 55

9.2空调系统的全年节能运行工况 57

第十章 总结 58

参考文献 59

致谢 60
