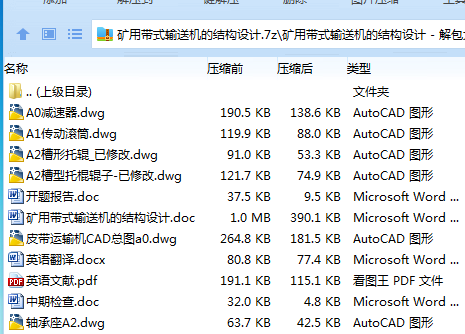

作品包括:

Word版说明书1份，共60页,约16000字

开题报告一份

外文翻译一份

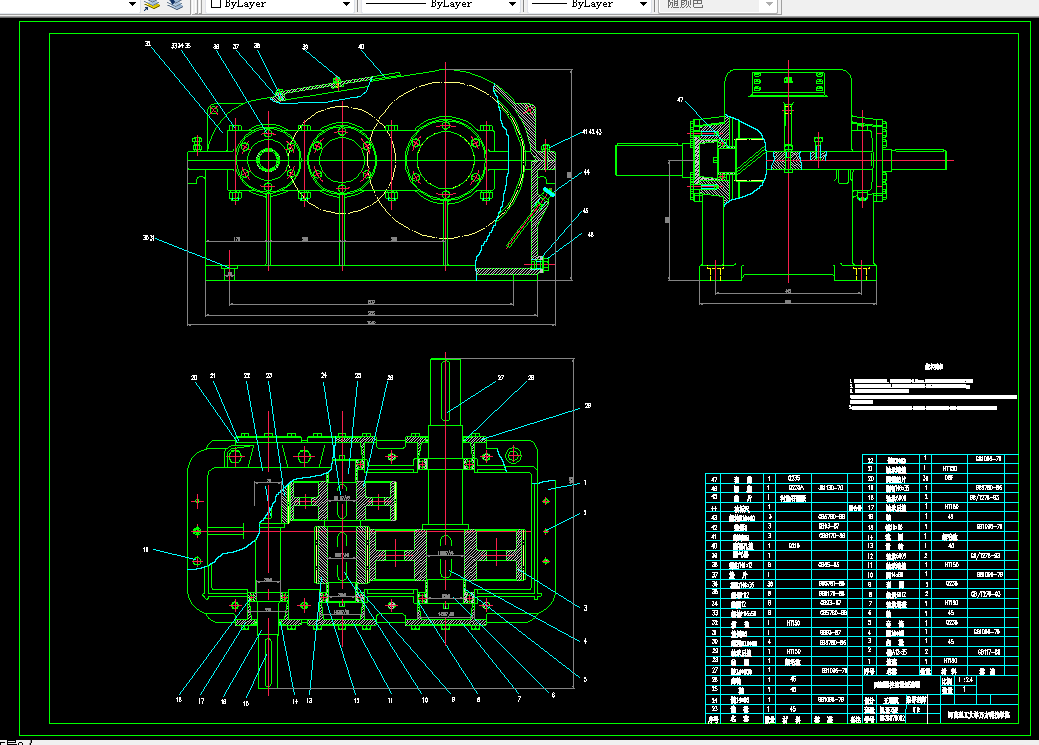

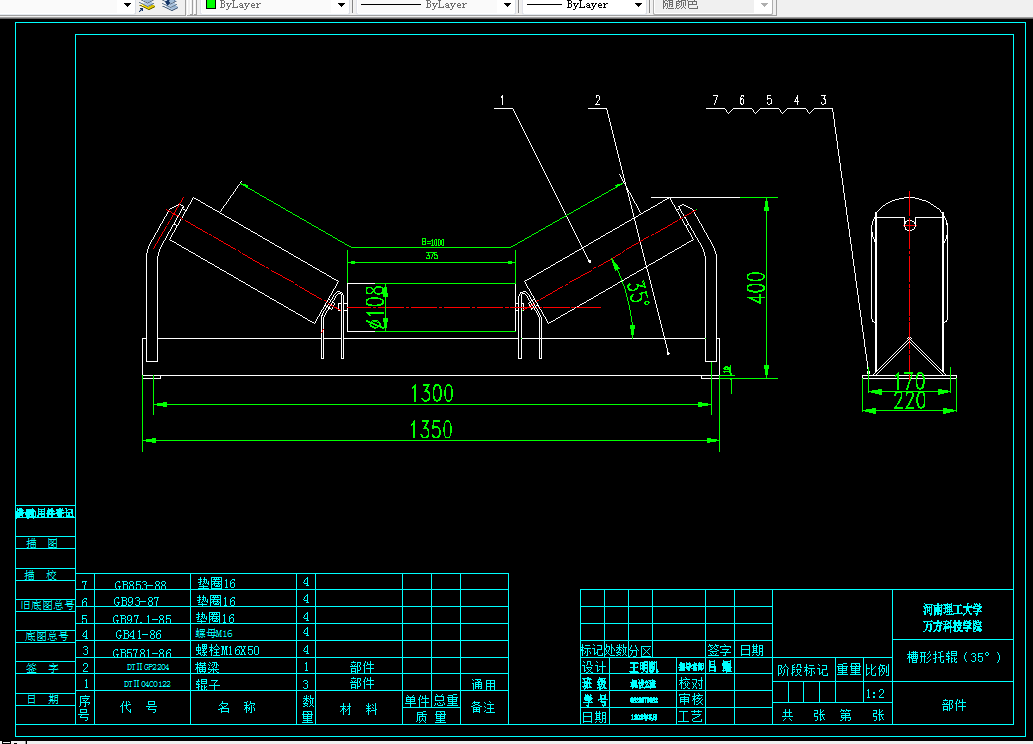

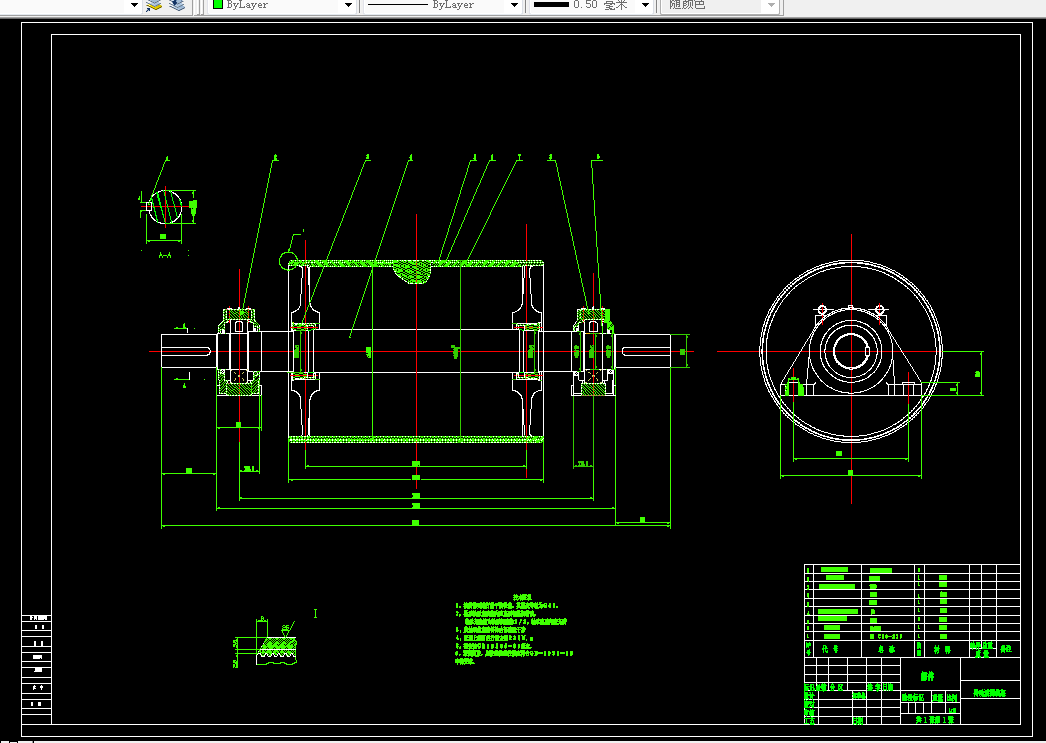

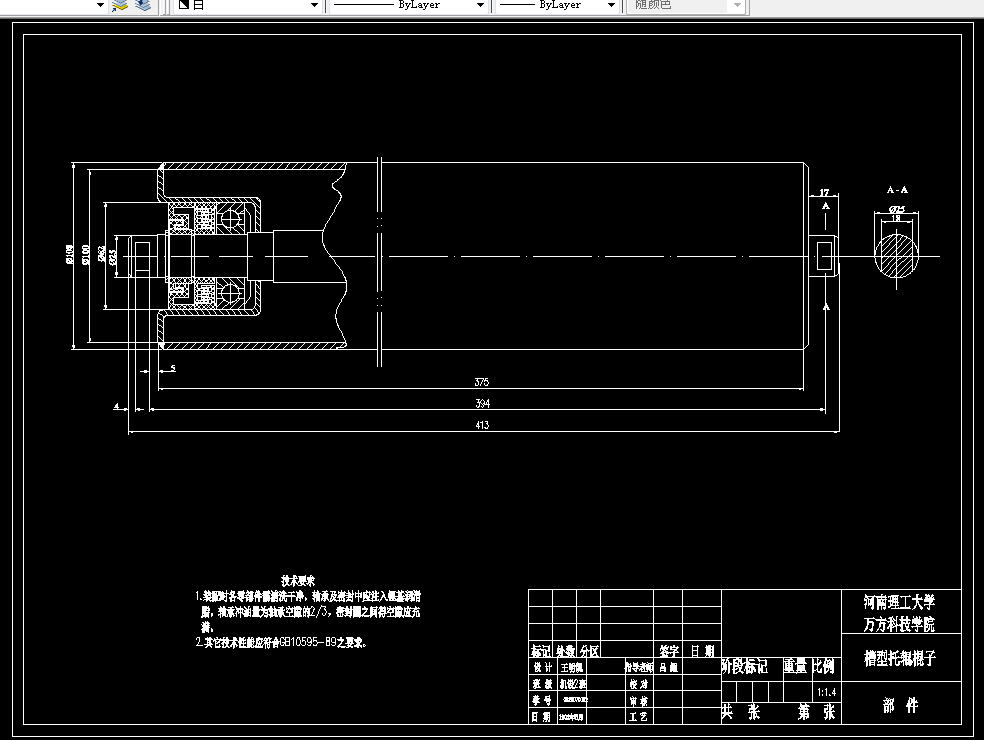

CAD版本图纸，共6张

摘  要

本次毕业设计是关于矿用带式输送机的设计。目前，皮带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式皮带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。

普通型带式输送机由六个主要部件组成：输送带、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置。在设计过程中首先对皮带输送机作了简单的概述，接着分析了带式输送机的选型原则和计算方法，紧接着根据这些设计准则和计算方法，按给定的参数要求进行选型设计，然后是校核，最后简单地说明了输送机故障分析和结构改进，并对皮带输送机工作过程中易出现的问题提出了简单的解决方案，并对一些结构进行了简单的改进。

关键字：皮带 输送机  选型设计  主要部件

目  录

前  言 - 1 -

1 带式输送机概述 - 2 -

1.1 带式输送机的应用 - 2 -

1.2 带式输送机的分类 - 2 -

1.3 带式输送机的发展状况 - 3 -

1.4 带式输送机的工作原理 - 4 -

1.5 带式输送机的结构和布置形式 - 5 -

2 带式输送机的设计计算 - 6 -

2.1 已知的原始数据和工作条件 - 6 -

2.2 计算步骤 - 7 -

2.2.1 带宽的计算 - 7 -

2.2.2 输送带张力计算 - 9 -

2.2.3 输送带下垂度校核 - 12 -

2.2.4 胶带核算 - 12 -

2.2.5功率的计算 - 12 -

2.2.6 车式拉紧装置重锤重量计算 - 13 -

3 驱动装置的选用与设计 - 16 -

3.1 电动机的选择 - 16 -

3.2 减速器的选用 - 17 -

3.2.1 传动装置的运动和动力参数 - 17 -

3.2.2 齿轮的设计 - 20 -

3.2.3轴的计算 - 24 -

3.3 联轴器的选用 - 27 -

3.4 液力偶合器的选用 - 29 -

4 带式输送机部件的选用 - 30 -

4.1 输送带 - 30 -

4.1.1 输送带的作用和分类 - 30 -

4.1.2 输送带的连接方式 - 30 -

4.1.3 输送带的选择 - 30 -

4.2 传动滚筒 - 31 -

4.2.1 传动滚筒的作用和分类 - 31 -

4.2.2 传动滚筒的选型及设计 - 31 -

4.3 托辊 - 32 -

4.3.1 托辊的选型 - 32 -

4.3.2 托辊的校核 - 34 -

4.4 制动装置 - 37 -

4.4.1 制动装置的作用和种类 - 37 -

4.4.2 制动装置的选型 - 37 -

4.5 改向装置 - 38 -

4.6 拉紧装置 - 38 -

4.6.1 拉紧装置的作用 - 38 -

4.6.2 拉紧装置的种类和特点 - 39 -

4.6.3 拉紧装置在使用过程中应满足的要求 - 41 -

4.6.4 拉紧装置在布置时应遵循的原则 - 41 -

5 其他部件的选择 - 43 -

5.1 机架与中间架 - 43 -

5.2 卸料装置 - 44 -

5.3 清扫装置 - 45 -

5.4 头部漏斗 - 46 -

5.5 电气及安全保护装置 - 47 -

6 故障分析和结构改进 - 48 -

6.1 皮带的跑偏 - 48 -

6.2 托辊的失效 - 49 -

6.3 对托辊的改进 - 50 -

6.4 对传动滚筒，改向滚筒的改进 - 52 -

结  论 - 54 -

致  谢 - 55 -

参考文献 - 56 -
