Z1878-钢筋调直切断一体机结构设计 下载积分：50　资料编号： Z1878

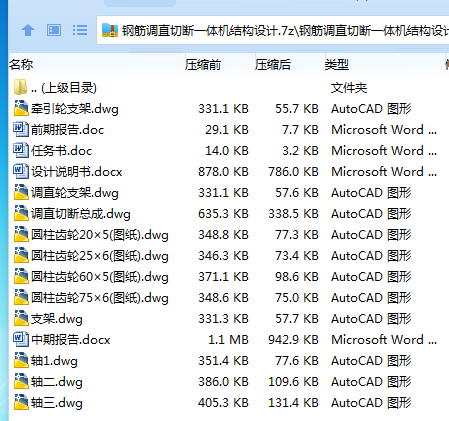

作品包括:

Word版说明书1份，共31页,约8600字

任务书一份

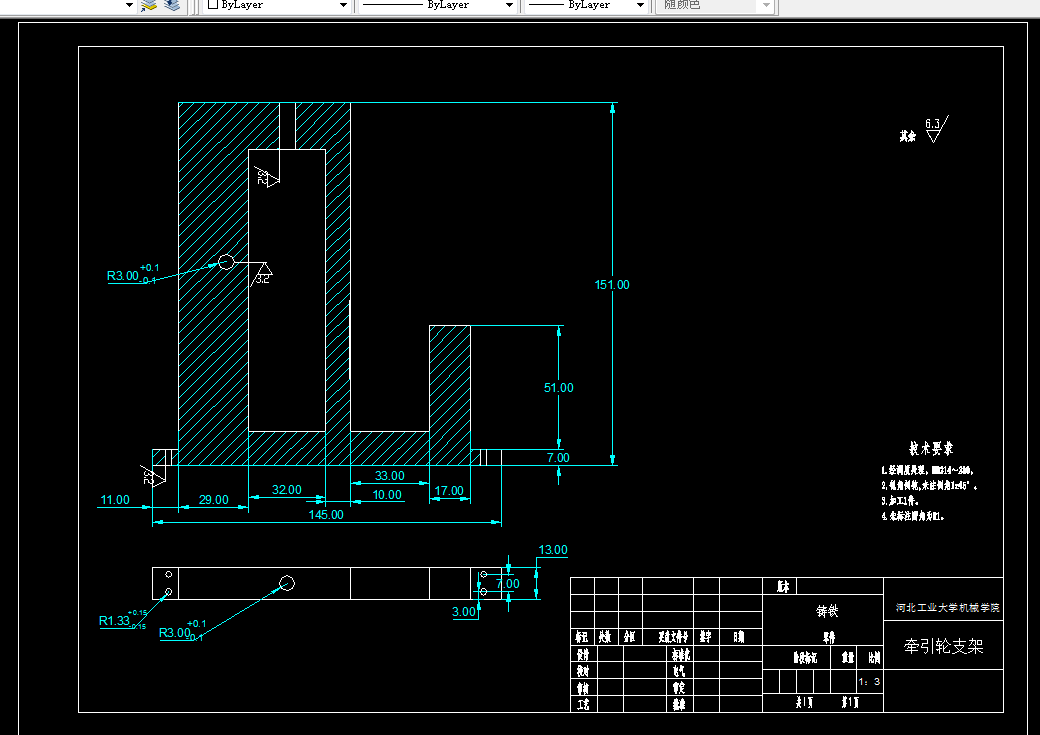

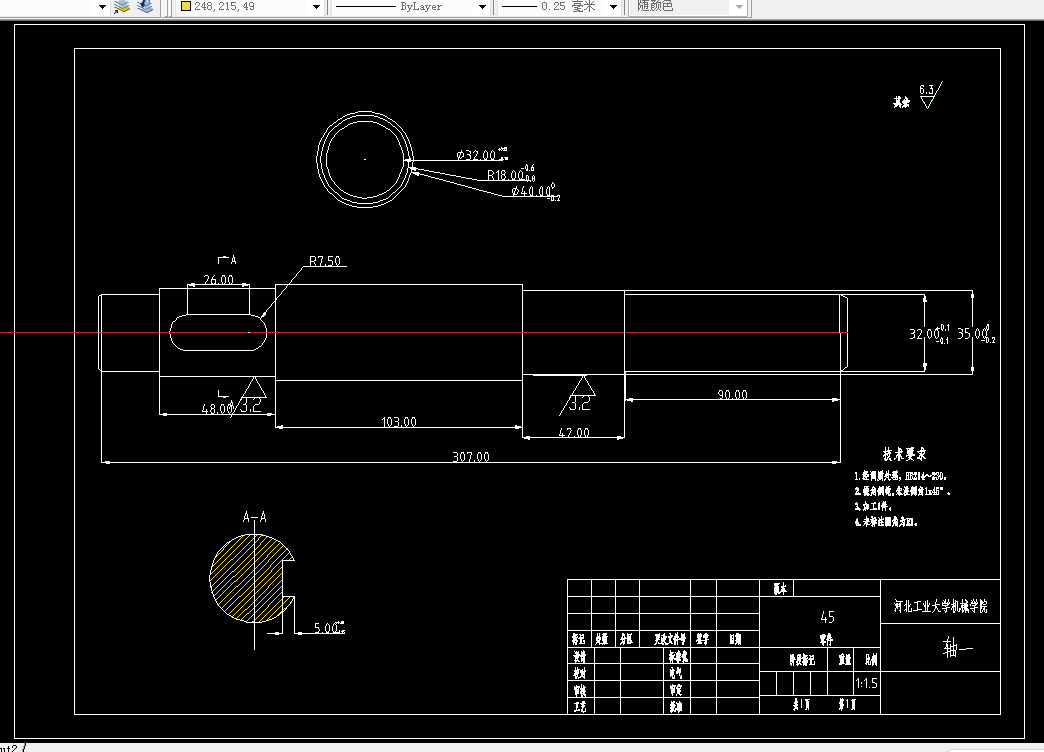

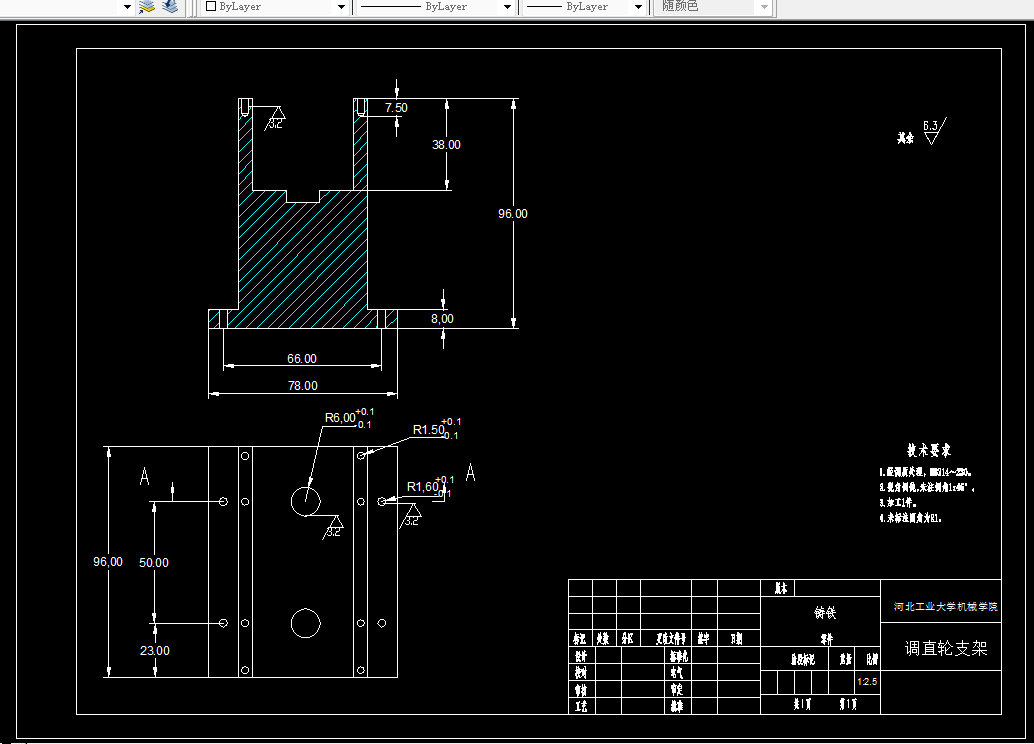

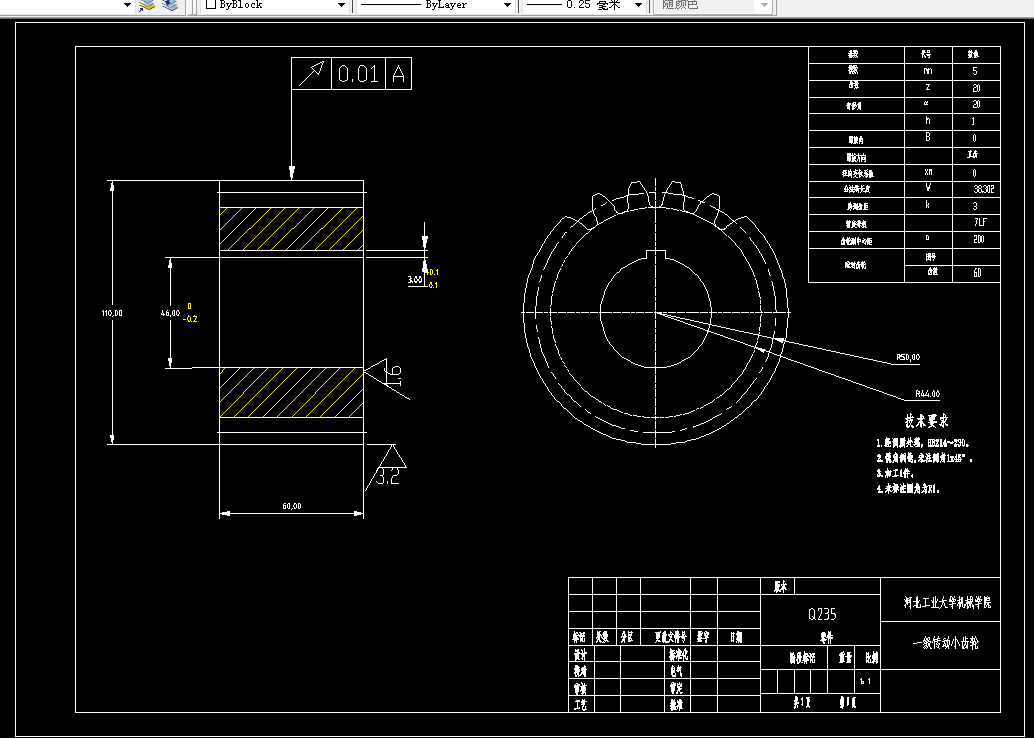

CAD版本图纸，共11张

摘要

钢筋调直切断机的功能是对弯曲钢筋进行调直和定长切断。因为能够极大的减轻工人的工作时间提高生产效率因而应用广泛。其组成部分主要分为调直部分，切断部分，牵引部分。工作机理为牵引部分引导钢筋进入调直机构和切断机构进行调直和切断。调直部分主要是由调直笼和调直辊组成的，工作过程是由电机带动调直笼旋转从而进行钢筋的调直。牵引部分是由电机经过皮带减速器进行减速然后由牵引轮通过摩擦力带动钢筋。切断部分是由电机经过皮带减速器进行减速然后带动偏心轮机构旋转实现锤头的往返运动进行切断运动 。

现有的钢筋切断机还有许许多多的不足。例如刀具行程太大导致刀具容易折损，还有使用曲柄摇杆机构导致拆卸不变从而导致加工效率低下。为此我将刀具改为由锤头运动打击刀具从而减少行程，提高刀具寿命。将曲柄改为偏心轮机构使拆卸更加方便。从而极大减轻工人的劳动，提高生产力。

关键词：  调直笼    减速器     刀具      落料箱

目   录

1 引言（或绪论） …………………………………………………………………………………………… 1

1.1 课题研究目的和意义 ……………………………………………………………………… 1

1.2 国内外研究现状和发展趋势 ……………………………………………………………… 1

1.3 课题研究的主要内容 …………………………………………………………………… 1

2 总体方案确定 ………………………………………………………………………………2

2.1 设计任务 ………………………………………………………………………………… 2

2.2 功能分析 ………………………………………………………………………………… 2

2.3 总体方案确定 …………………………………………………………………………… 4

2.4 方案对环境与安全的影响 ……………………………………………………………… 7

3 主要部件详细设计 ………………………………………………………………………… 8

3.1 调直机构的详细设计 …………………………………………………………………… 8

3.2 剪切机构的详细设计 …………………………………………………………………… 10

4.1钢筋调直切断结构整体设计…………………………………………………………23

结论 …………………………………………………………………………………… 24

参考文献 ……………………………………………………………………………… 25

致谢 …………………………………………………………………………………… 27
