N4064-小型绳索强度试验机设计【含SW三维图】 下载积分：240　资料编号： N4064

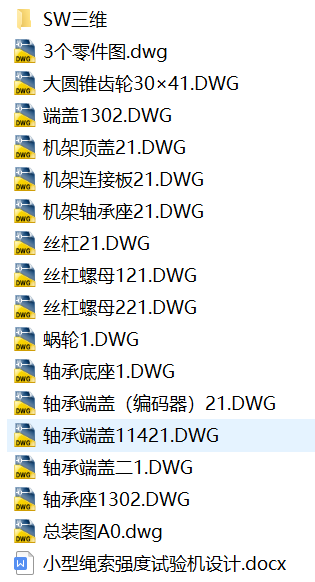

作品包括:

Word版设计说明书1份

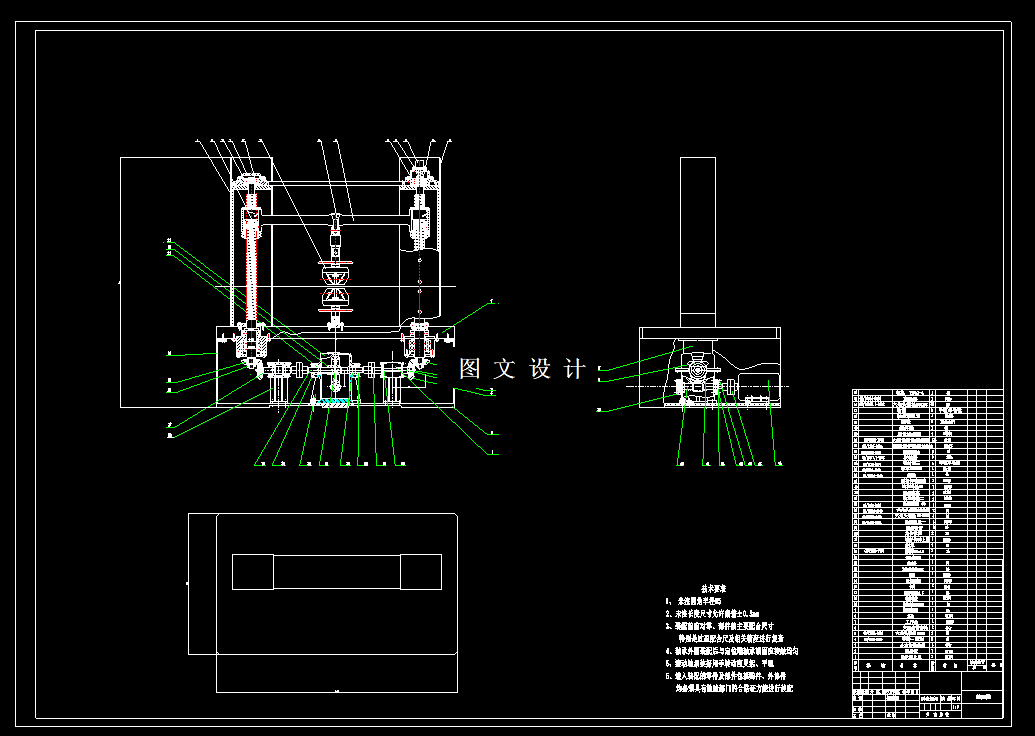

CAD版本图纸，共15张

SW三维图一套

摘要

本文设计了一款小型绳索强度试验机，可以用于测试不同类型绳索的弹性极限、伸长率、弹性模量、比例极限、面积缩减量、拉伸强度、屈服点、屈服强度和其它拉伸性能指标。 首先分析试验机的指标，比较了不同方案的优缺点，确定了本试验机的设计总体方案，选择液压式小型绳索强度试验机。在此基础上，详细设计了试验机的核心部件：传动轴、联接键、动力计算与选择、试验机滚筒、试验机撑板等。 本文设计的小型绳索强度试验机可以完成绳索基本性能参数的测试，结构简单紧凑，满足基本使用的需求。
