N4118-货车转向架的三维实体设计【含SW三维图】 下载积分：240　资料编号： N4118

作品包括:

Word版设计说明书1份

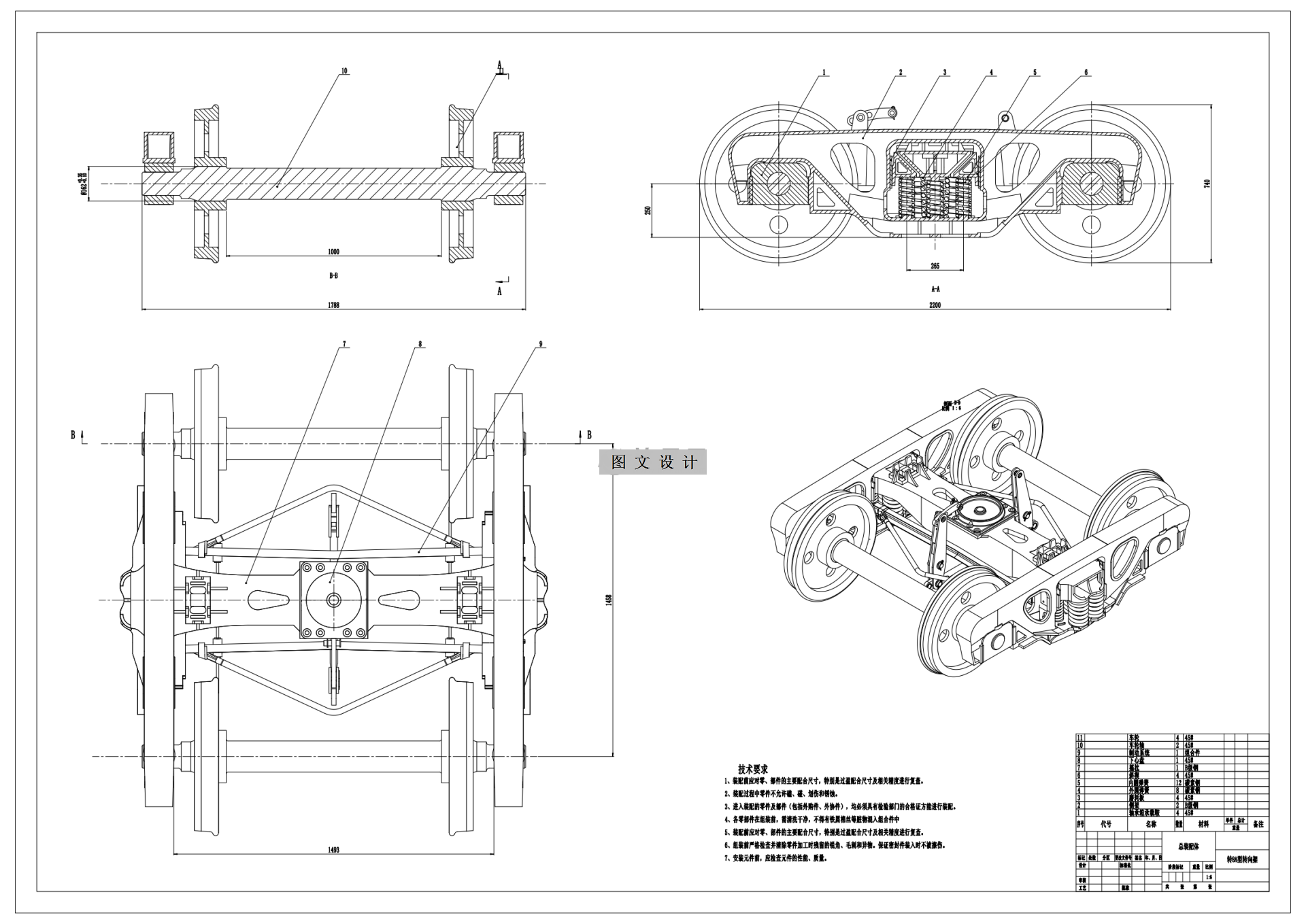

CAD版本图纸，共7张

SW三维图一套

摘要

随着国民经济的快速发展，列车在城市轨道交通建设中扮演着重要的角色，也是世界上发展最快的轨道交通形式。在列车的轮对处存在转向架，转向架用于承受并传递从车体至车轮之间或从轮轨至车体之间的各种载荷及作用力，并使轴重均匀分配，从而保证车辆安全运行，能灵活地沿直线线路运行及顺利地通过曲线。 首先通过查找资料，对列车转向架的技术发展现状和发展趋势进行综述，熟悉货车转向架的性能对于对于车辆安全运行的意义，然后详细介绍了该转向架零部件的结构特点及设计步骤，其中包括了外壁和内部筋板厚度、排水口、漏沙孔等工艺孔、摇枕斜楔、旁承台座、弹簧承台、心盘部位、摇枕吊耳等。 在转8A型转向架结构示意图的基础上，通过三维设计软件（SolidWorks）完成转8A型转向架的关键零部件的三维实体设计；按照机械制图国家标准绘制主要部件、零件的图纸，针对摇枕进行了有限元应力分析，然后根据分析结果确定摇枕的薄弱地方并进行改进，可以得到满足强度要求，并有足够抗疲劳性能的转向架摇枕。
