N4117-小型蜘蛛式液力起重机吊车工程机械设计【含SW三维图】 下载积分：400　资料编号： N4117

作品包括:

Word版设计说明书1份

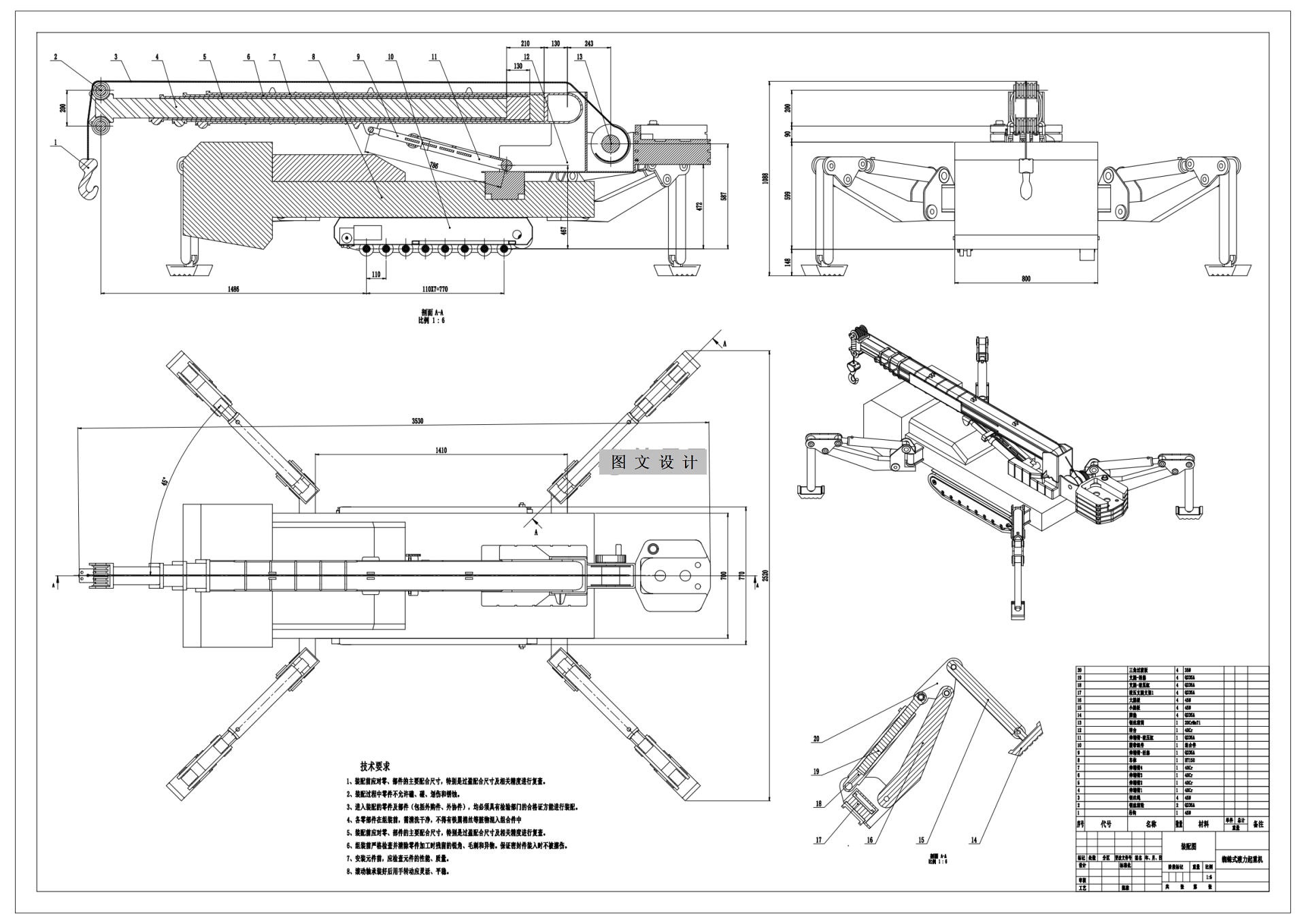

CAD版本图纸，共15张

SW三维图一套

摘要

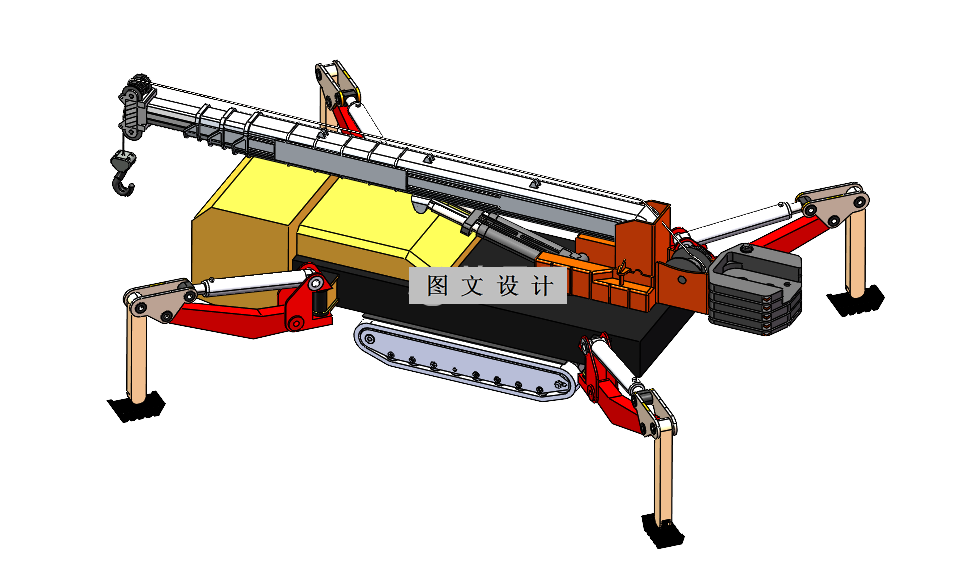

在现代吊装作业中，“蜘蛛吊车”是一种多功能、可伸缩的臂式高空作业平台,因其结构灵活、操作简便、适用范围广而备受青睐。蜘蛛吊以其独特的设计理念和卓越的性能特点，逐渐成为了吊装人不可或缺的得力助手，其具有灵活适应、高效作业、安全可靠、维护简便以及广泛应用等特点，不仅能够提升工作效率，降低运营成本，还能保障操作安全，拓展应用领域。 首先根据国内外起重设备的发展和使用现状，通过查找专利及相关文献，搜集整理起重设备的相关研究资料，了解起重设备的相关设计方法及工作原理，熟悉了解小型蜘蛛式液力起重机的结构，有针对性地开展研究设计，并以典型案例进行剖析，总结成功案例的经验，要紧针对伸缩臂及两节支腿的设计及校核方面进行了重点研究，完成了零、部件的设计运算及其强度校核。 完成伸缩臂组件、支腿组件和液压缸的计算与选型后，通过计算软件Solidworks对设计内容进行三维模型的绘制、装配，通过软件验证和优化设计内容，通过有限元的方式分析蜘蛛式液力起重机在工作过程中的受力状况，通过机械制图软件Auto CAD完成工程图纸的绘制。通过合理的技术参数设计的蜘蛛式液力起重机，整机具有结构强度较好、高刚度、运行可靠，噪音低、维修方便等特点。
