N4148-激光-CMT复合焊接系统设计【含SW三维图】 下载积分：60　资料编号： N4148

作品包括:

Word版设计说明书1份

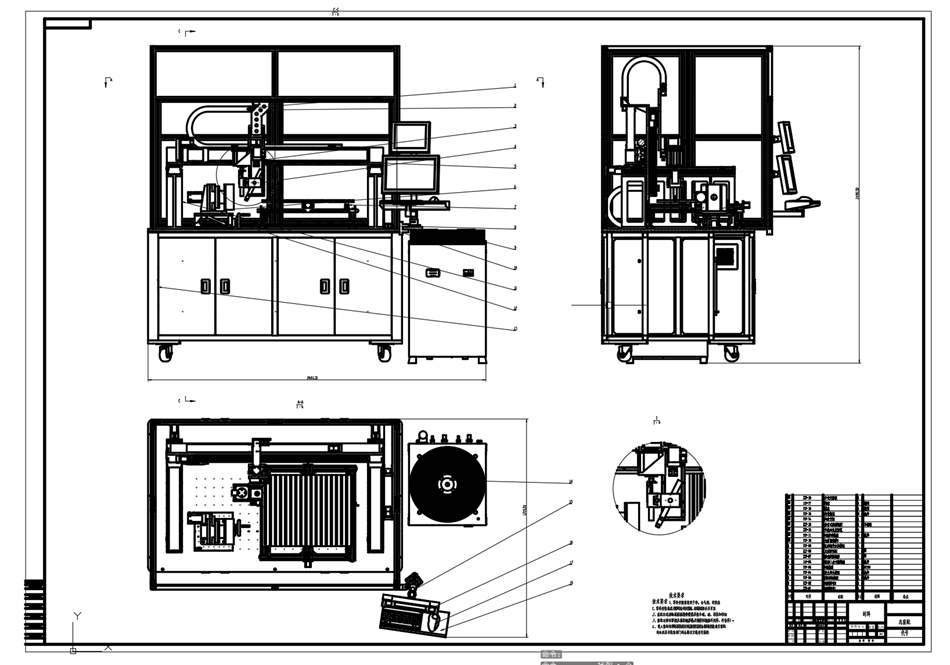

CAD版本图纸，共8张

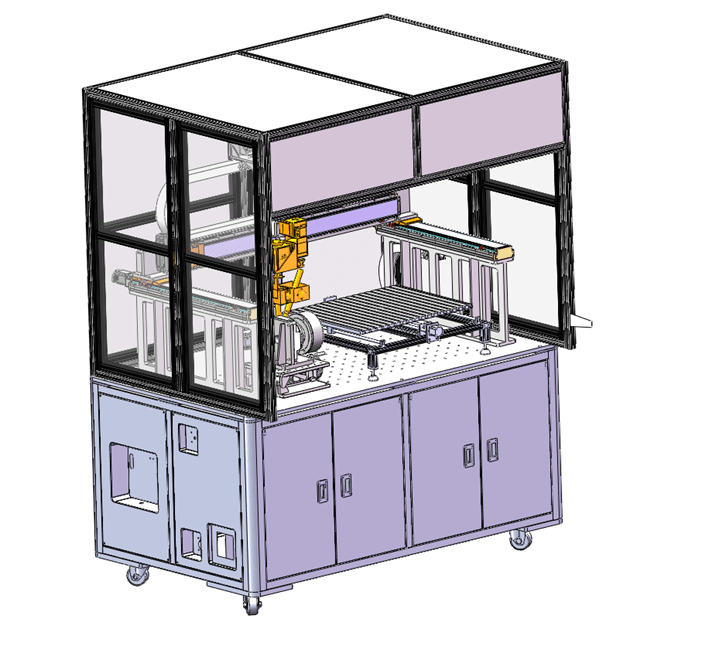

SW三维图一套

摘要

本设计整体上采用一体化结构，主要由光纤激光器、复合焊接头、龙门架平移机构、控制系统及辅助冷却及气体保护组成。首先总结了激光-电弧复合的常见形式及适应性范围，确定了系统设计目标和重要功能，针对总体结构采用了伺服电机驱动丝杠-导轨三轴联动龙门平台形式，能够实现对焊头的X、Y、Z三轴运动控制；在焊接头结构设计方面，通过激光和电弧喷嘴一体化、姿态摆动，改善了复合过程中的激光和电弧的热耦合、焊材形貌一致性的稳定性。 本文件包含三维二维及word文档，其中三维为solidworks格式，二维为CAD，word含有1.8w字数。
