N4374-汽车后轿后盖冲压模具设计【含UG三维图】 下载积分：100　资料编号： N4374

作品包括:

Word版设计说明书1份

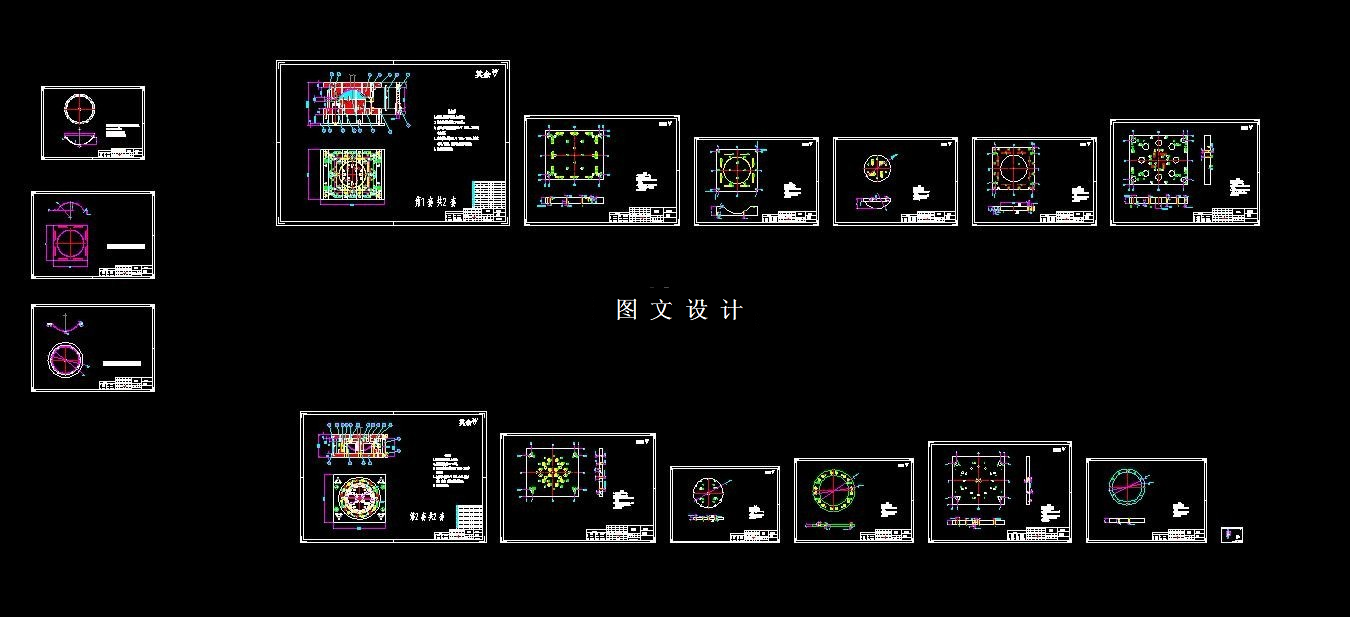

CAD版本图纸，共16张

UG三维图两份

摘要

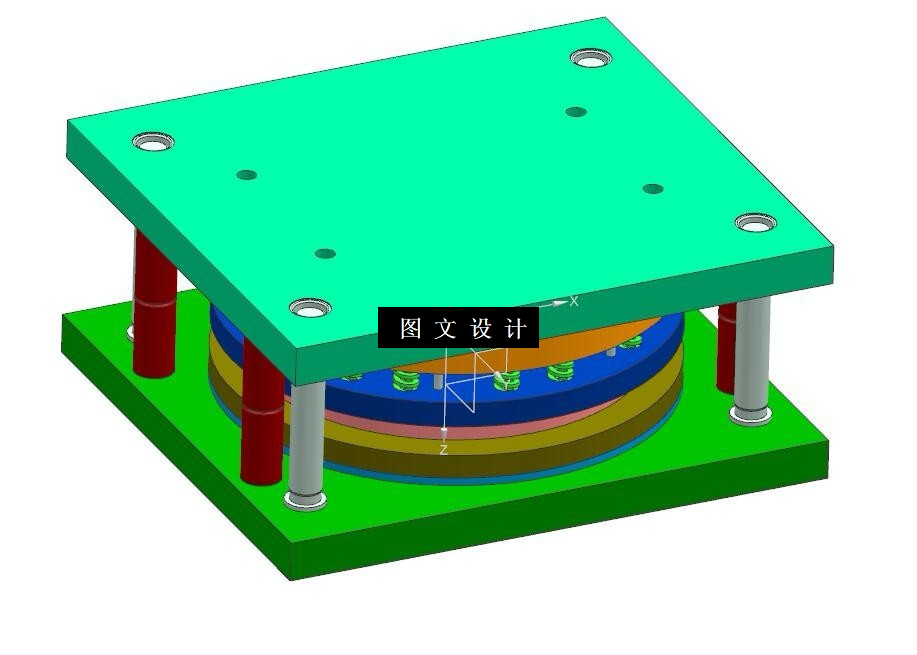

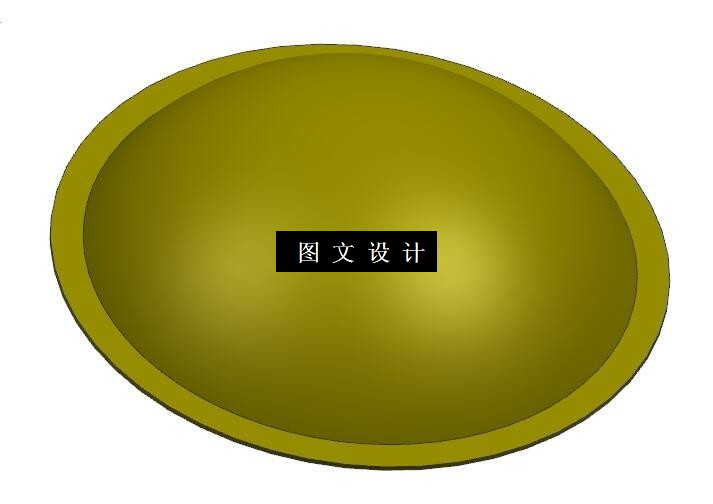

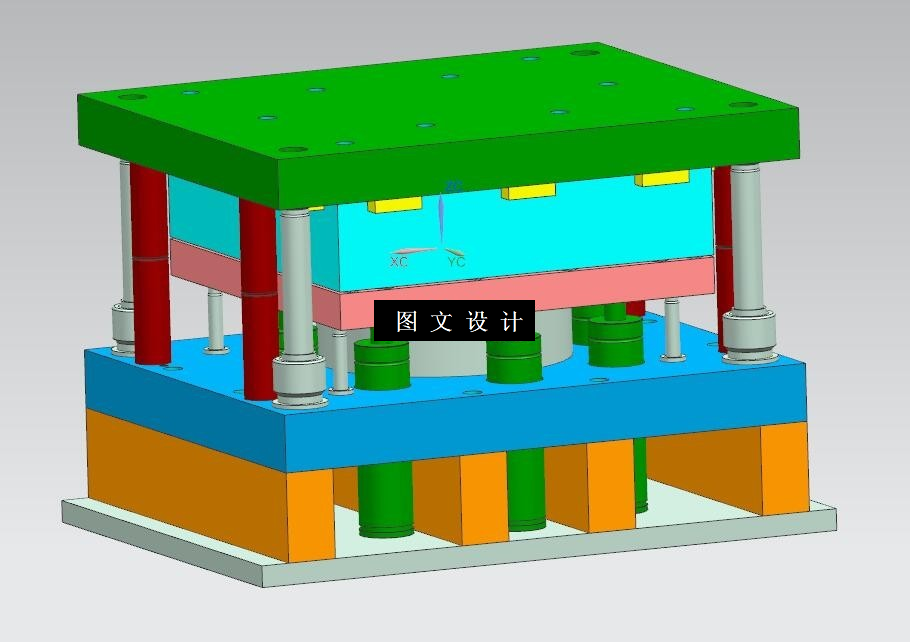

两套模具（下料成型+冲孔切边） 同时附带有数控编程加工仿真 提供三维（三维有UG格式及STP通用格式）+二维+设计报告书（约40页 10068字） （1）名称：汽车后桥后盖 材料： 10F，厚度为3.0mm，抗剪强度：400~520MPa； （2）生产批量：大批量； （3）结构：拉深件； （4）尺寸精度：制件精度为IT11-12级。 通过分析，此制件为简单型冷冲拉深件，形状相对简单。需要拉深、切边、冲孔、等多道工序完成加工。在整个模具的设计工程中，模具的结构设计安排的是否合理将极大的影响整副模具的使用性能。材料为10F，具有良好的冲压性能，适合冲裁。工件结构相对简单，工件尺寸精度不是很高，主要是拉深工序。
