N4375-活塞挤压铸造模具设计【含UG三维图】 下载积分：60　资料编号： N4375

作品包括:

Word版设计说明书1份

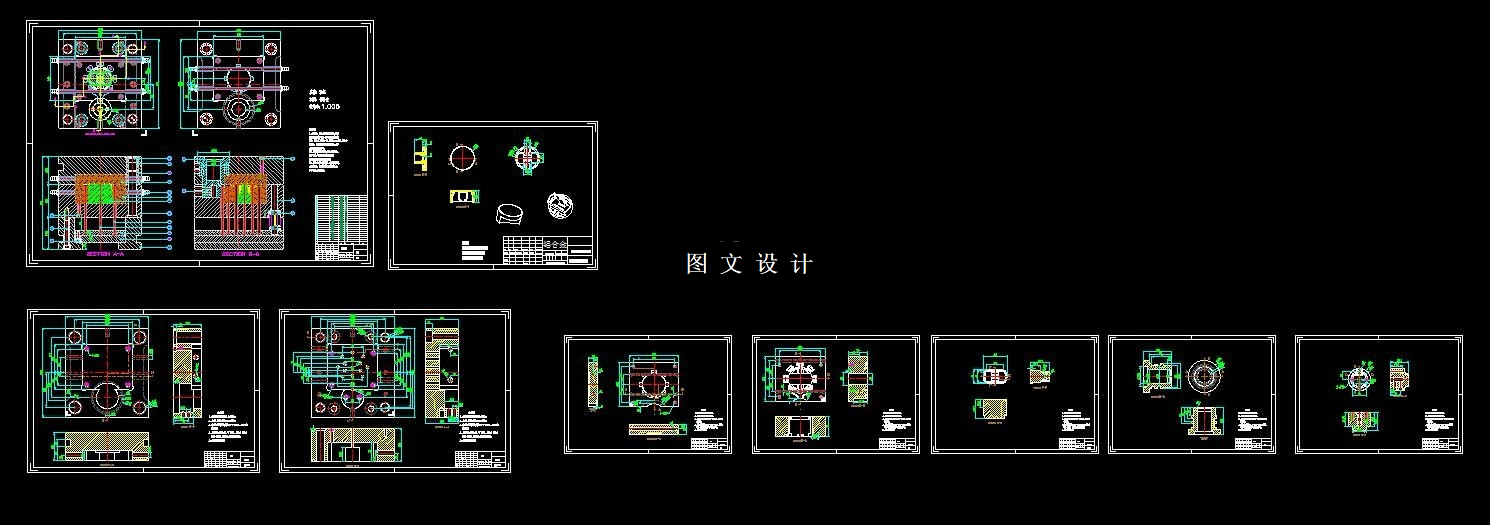

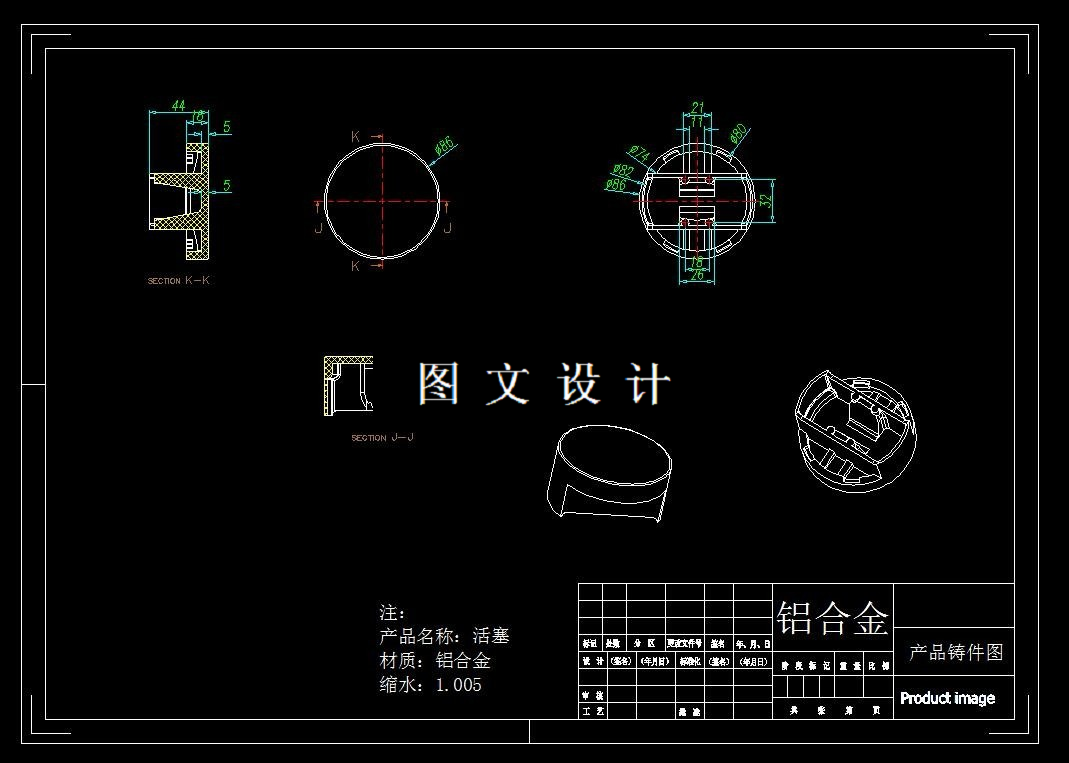

CAD版本图纸，共9张

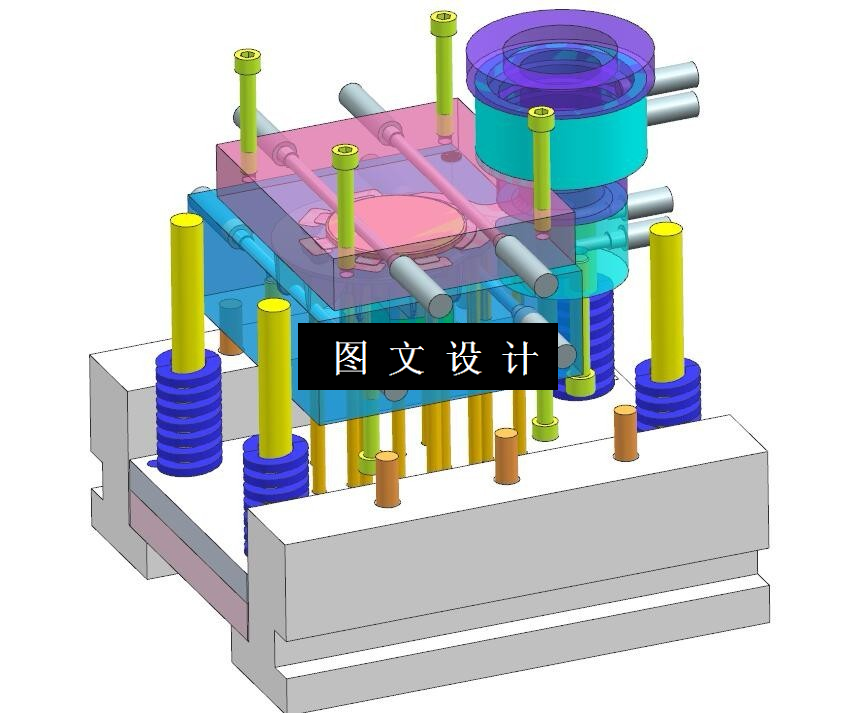

UG三维图一份

摘要

活塞挤压铸模具设计 本设计为挤压铸模具 一模一腔 提供三维（三维有UG格式及STP通用格式）+二维+报告书文档约40页 字数18686字 采用扁平侧面浇注系统，降低了浇注时金属液对型芯的冲击，确定了铸造工艺参数：铸件加工余量取0.1～0.75mm，收缩率为0.4～0.7﹪，脱模斜度为25′～45′。模具整体尺寸为450x550X450H mm，符合所选挤压铸造机安装空间。抽芯采用滑块机构，拼合形式为两瓣式。推出机构采用6根端面直径12mm的圆截面推杆，推杆兼复位杆作用。经计算，推杆受力符合要求。通过电脑模拟显示，模具能够正常工作，开启灵活。
