N4377-盖子注塑模具设计【含UG三维图】 下载积分：60　资料编号： N4377

作品包括:

Word版设计说明书1份

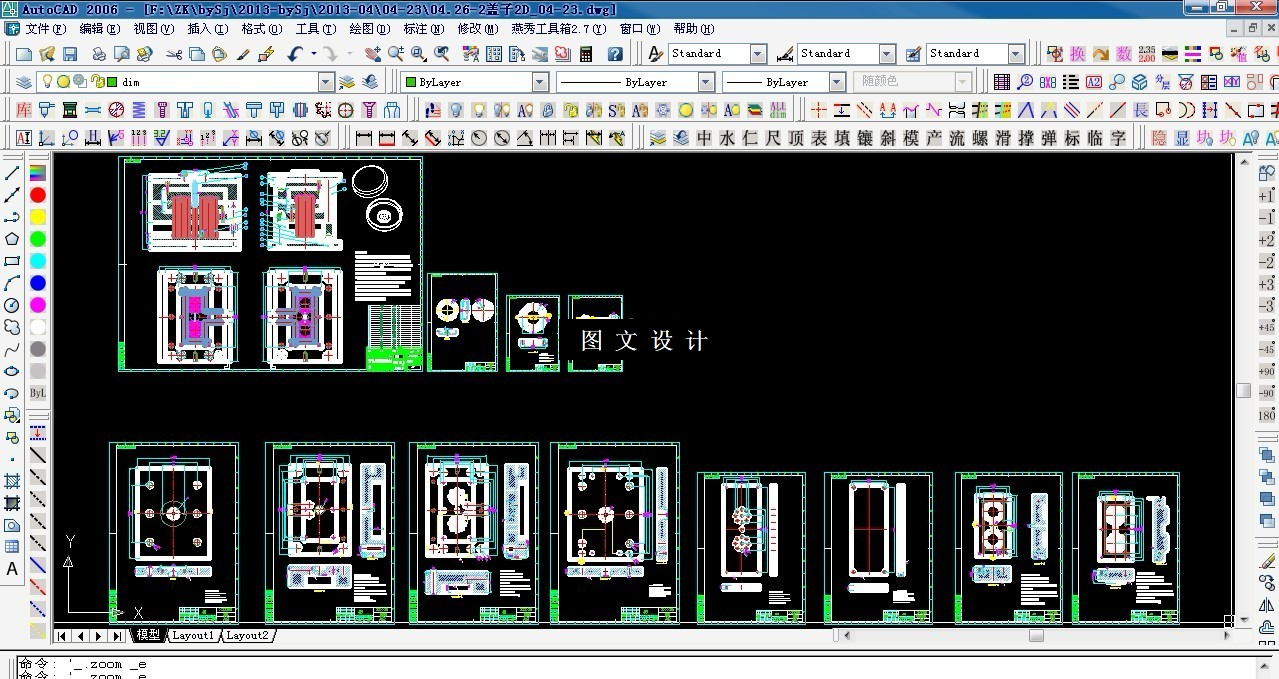

CAD版本图纸，共12张

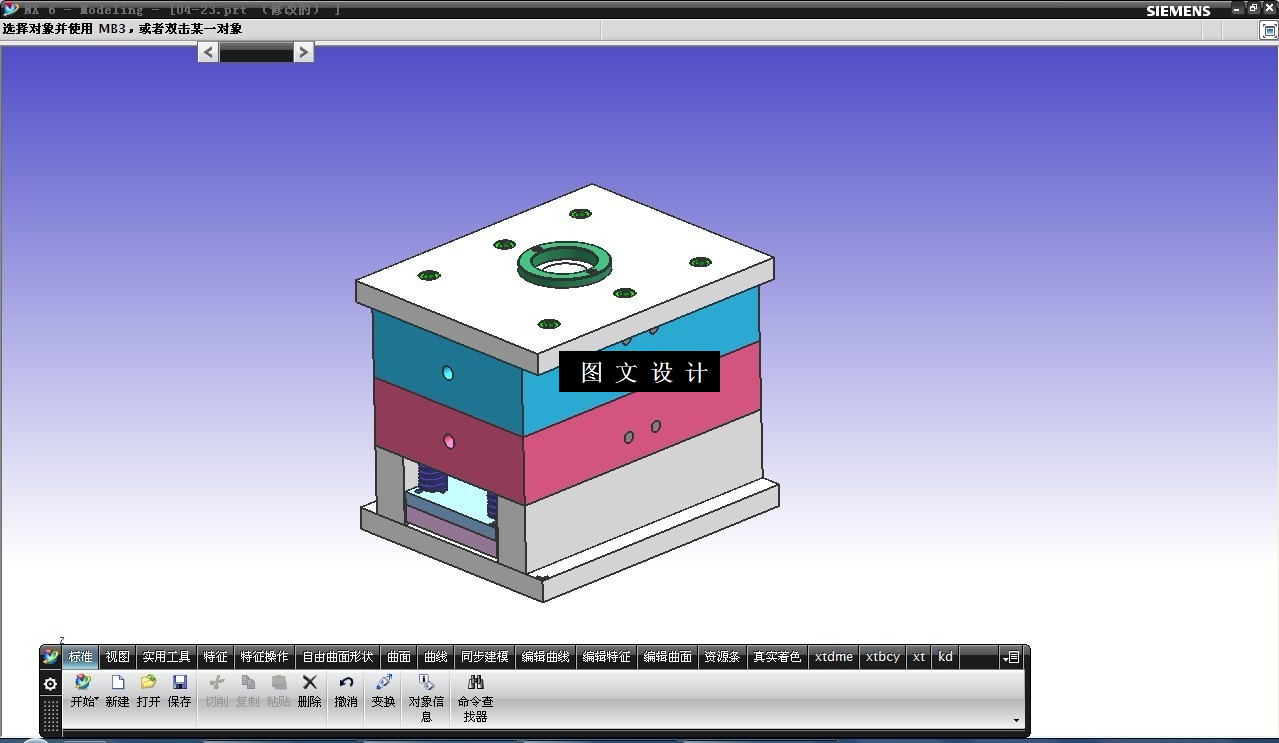

UG三维图一份

摘要

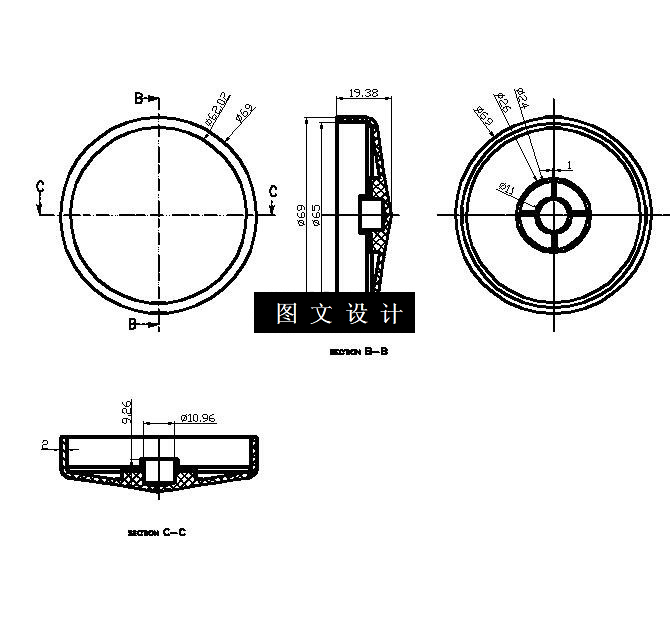

盖子注塑模具设计 提供UG8.5版本三维图及STp通用格式+二维图+设计报告文档 产品：04.26-2盖子 材料：ABS 收缩率：1.005 脱模斜度：1° 产品外形尺寸：69.00X69.00X19.4 数量：一出二 模架：大水口模架，工字板，两板模 模架型号：龙记CI-2335-A80-B80-C80 型腔CAV尺寸：50X130X240 型芯COR尺寸：35X90X240 模架尺寸：280X350X290H 分模间隙：1mm 水口料高度：90M 产品顶出距离：40mm 以下为计算数据，3D测量数据采用的是软件测量或类似于此零件的标准件，可做为计算参考数据 产品重量：13.69 g 产品体积：13.04 总产品重量： 27.39g 产品重总体积：：26.08 浇注系统重量：2.54g 浇注系统体积: 2.42 注塑总质量为：30g 注塑总体积为：28.5 产品投影面积：2276.4 流投影面积：129.8（长X宽） 锁模力：(2276.4X2+129.8)X1.1X30X0.001=155KN 浇注系统：侧浇口进浇 成型系统：前后模仁成型 排气系统：分型面自然排气冷却系统：前后模仁相同，环绕式冷却水路 顶出系统：顶针顶出

721641
