N4380-汽车用塑料件注塑模具设计【含UG三维图】 下载积分：50　资料编号： N4380

作品包括:

Word版设计说明书1份

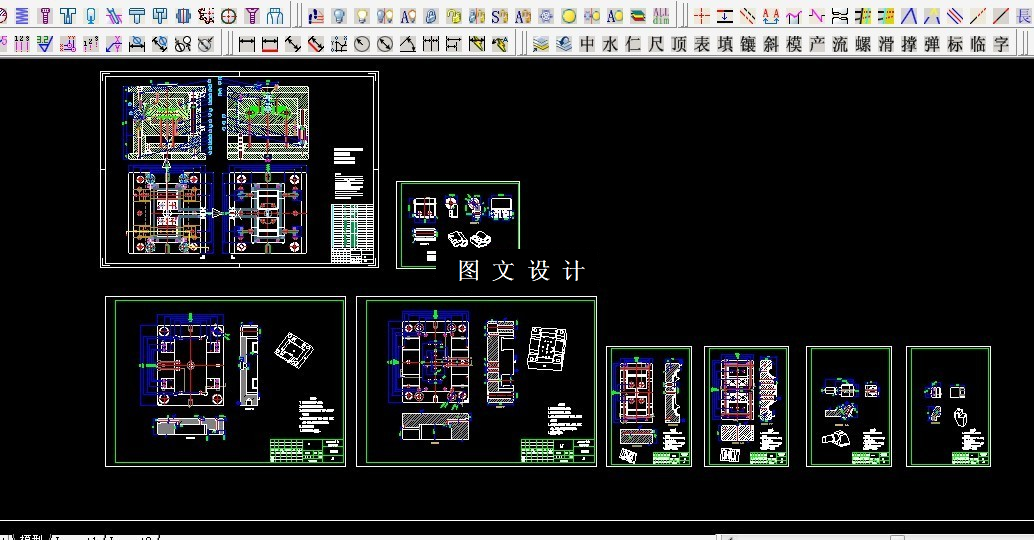

CAD版本图纸，共8张

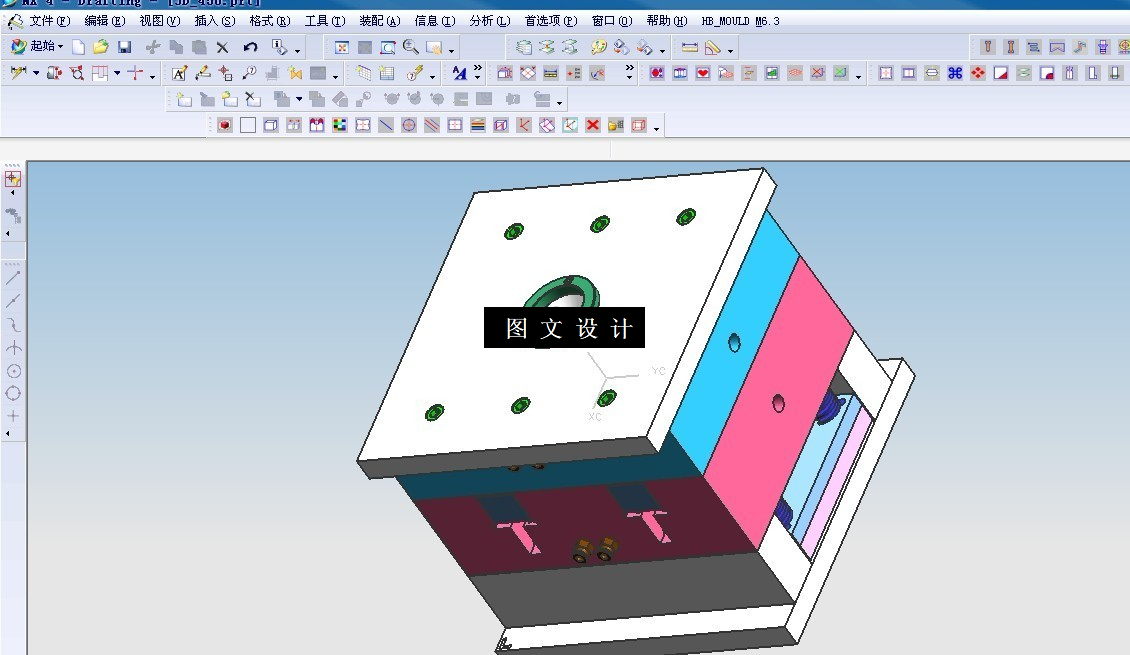

UG三维图一份

摘要

汽车用塑料件注塑模具设计 课题：汽车用塑料件设计 收缩率：1.005 密度：1.05 脱模斜度：1° 产品外形尺寸：100.00X95.00X60 数量：一出2 模架：大水口模架，工字板，两板模 模架型号：龙记CI-3340-A80-B130-90 型腔CAV尺寸： 160X290X50H 型芯COR尺寸：160X290X75H 模架尺寸：380X400X360H 分模间隙：1mm 水口料高度：100M 产品顶出距离：40mm 以下为计算数据，3D测量数据采用的是软件测量或类似于此零件的标准件，可做为计算参考数据 产品重量：208g 产品体积：198.05 浇注系统重量：2.5 g 浇注系统体积: 2.45 注塑总质量为：418.5g 注塑总体积为398.55 产品投影面积：9089.65 流道投影面积：503 锁模力：(2X9089.65+503)= 18682.3X1.1X30X0.001=616.5159KN 浇注系统：侧浇口进浇 成型系统：前后模仁成型与侧抽心 排气系统：分型面自然排气 冷却系统：前后模仁相同，环绕式冷却水路 顶出系统：推杆
