N4440-DN3600煤气蝶阀液压系统设计 下载积分：250　资料编号： N4440

作品包括:

Word设计说明书1份，共30页，约13000字

CAD版本图纸，共7张

摘要

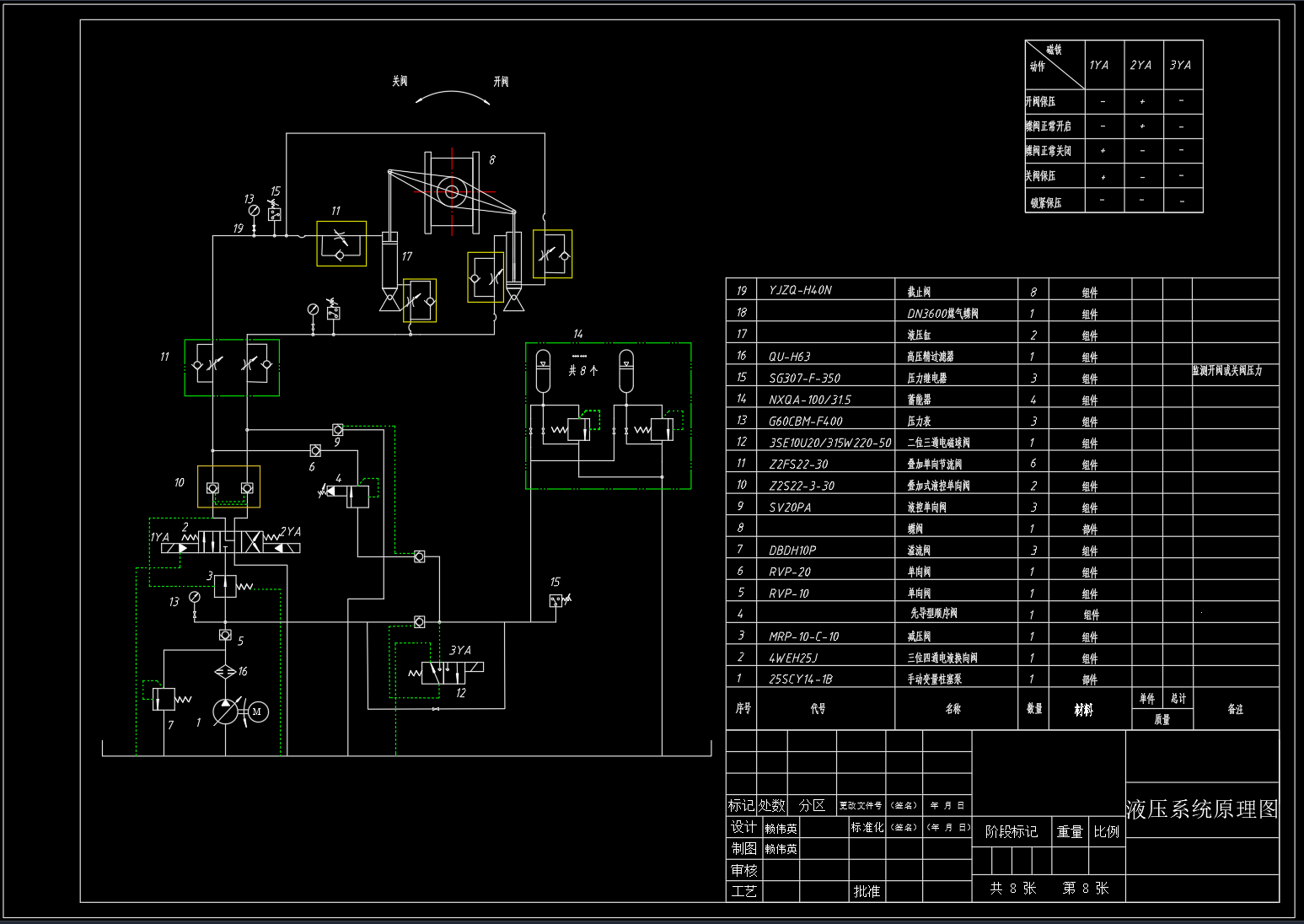

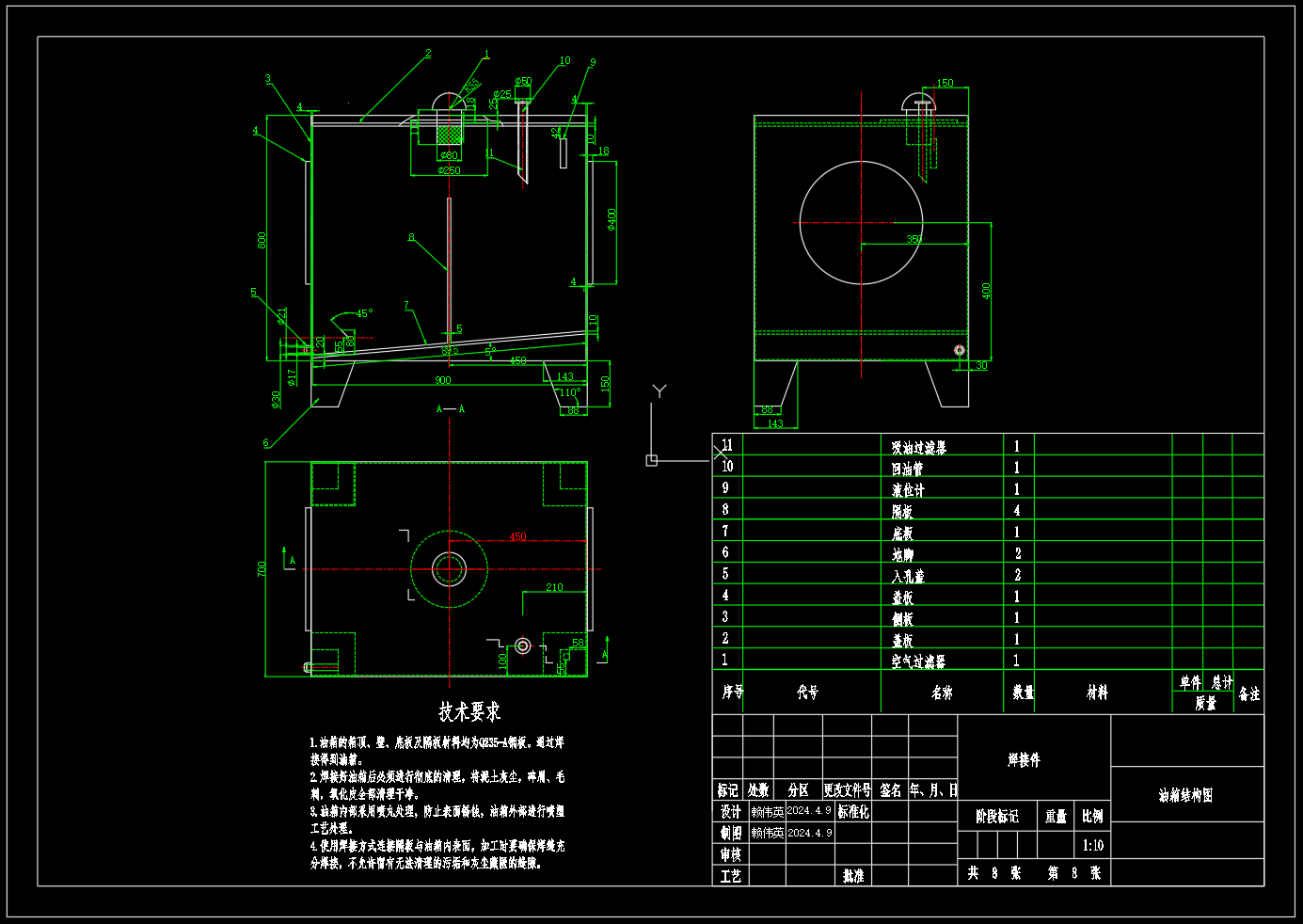

DN3600煤气蝶阀液压系统设计，包含二维CAD液压系统原理图，总装配图，油箱图，及油缸零件图若干图纸设计，包含设计计算书。本研究以三偏心蝶阀为核心研究对象，系统阐述了其技术原理、设计方法，基于阀门启闭扭矩（计算值12.5kN·m）和工作压力（0.6MPa）需求，完成了液压系统方案设计。采用双液压缸同步驱动结构（缸径160mm/杆径90mm），通过齿轮泵（额定流量85L/min）和蓄能器（容积30L）构建动力单元，实现阀门90°全行程动作（启闭时间≤18秒）。
