N4472-6000T四柱预紧机架通用液压机本体设计 下载积分：400　资料编号： N4472

作品包括:

Word设计说明书1份，共59页，约23000字

CAD版本图纸，共5张

摘要

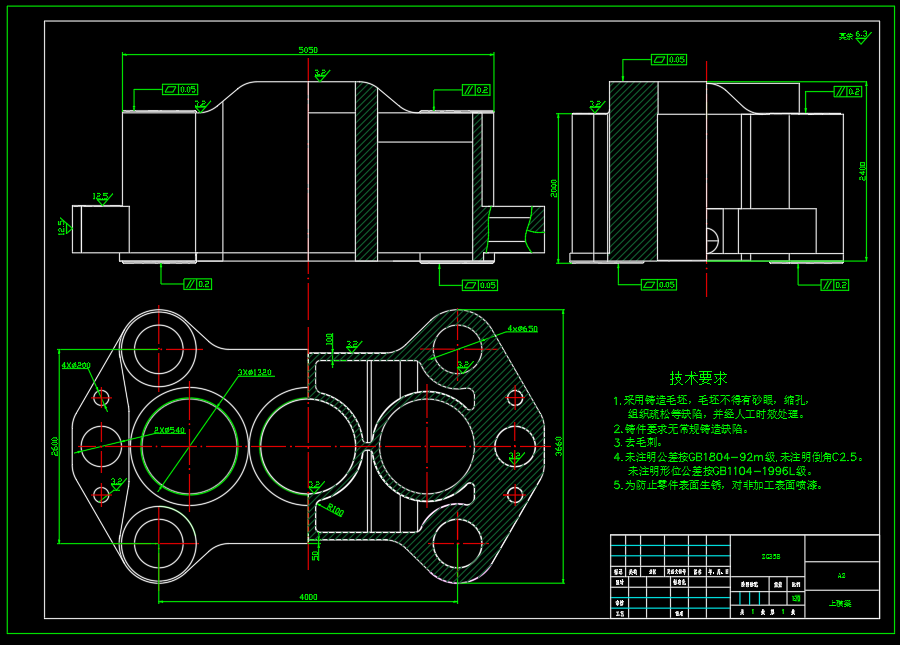

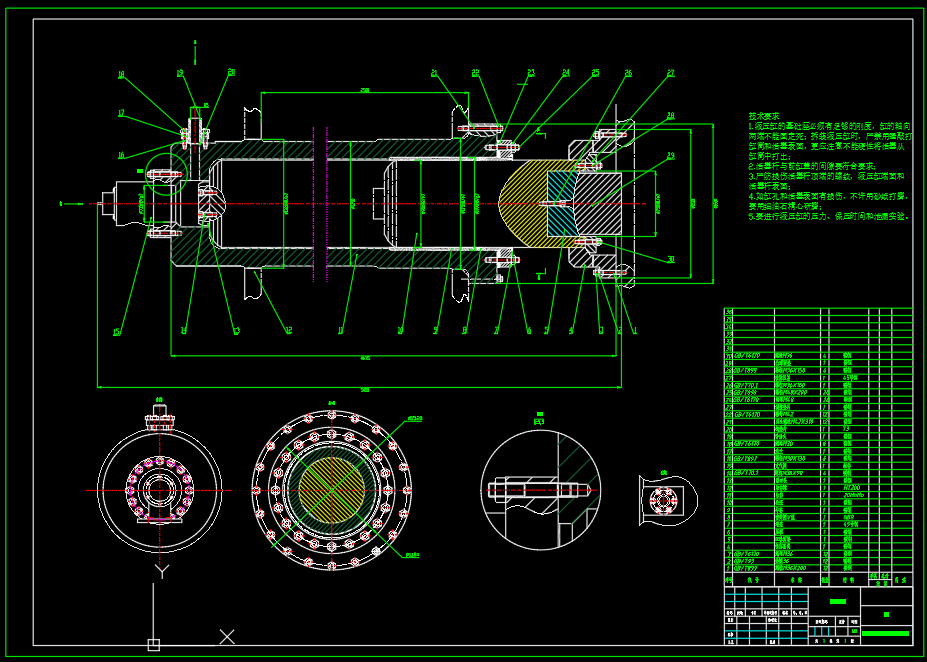

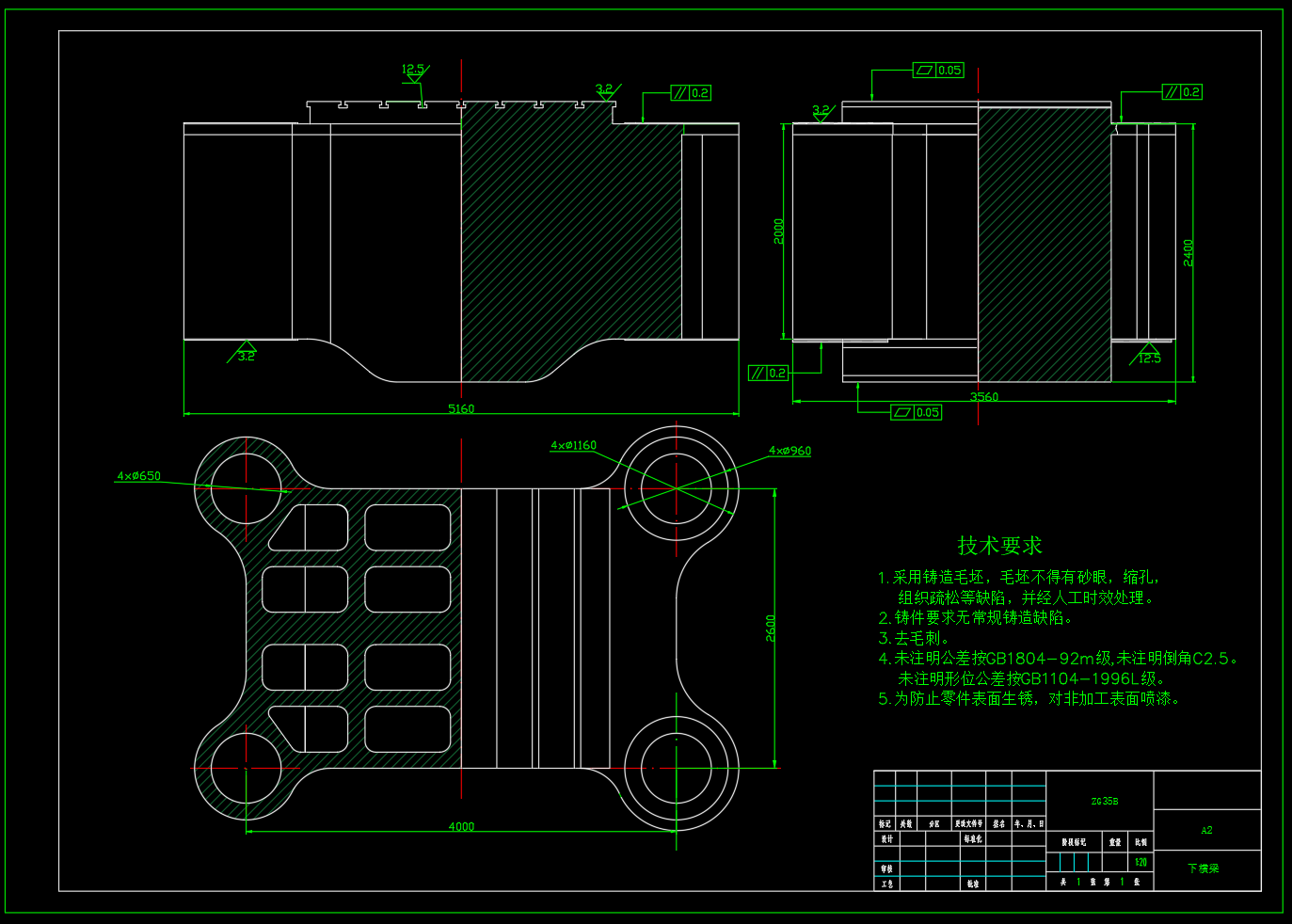

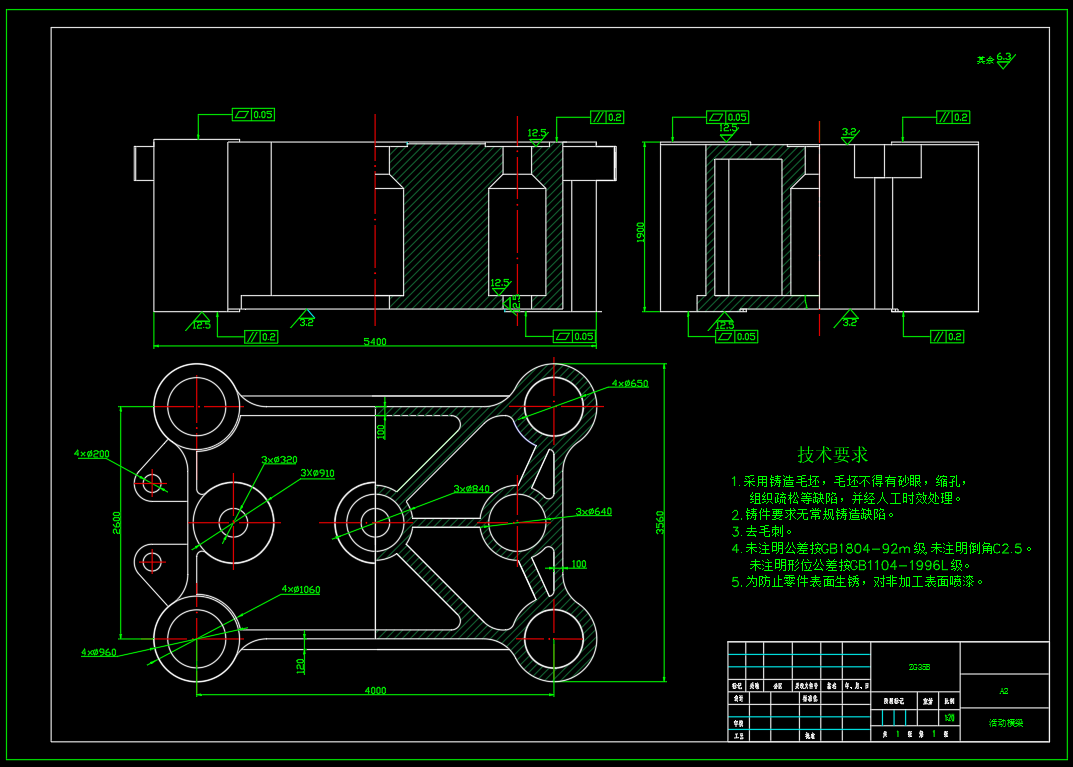

6000T四柱预紧机架通用液压机本体设计，包含二维CAD总装配图，主柱塞缸装配图，上横梁，下横梁，活动横梁等，包含设计计算。主系统最大压力：31.5MPa 本体结构：四柱预紧，大型零件采用焊接结构，包括支柱和横梁 公称压力：6000t，设计三级压力分级（三个柱塞缸，每个均分2000t） 回程压力：1200KN（参照6000t压力机实体型号设定值） 活动横梁行程：2500mm；净空距：5000mm；柱间净距：4000mm； 工作台尺寸：3000×3000mm； 工作行程速度：30mm/s；快速下行：150mm/s；回程速度：≥150mm/s； 最大偏心距：300mm
