N4506-新能源卧式加工机床设计【含SW三维图】 下载积分：150　资料编号： N4506

作品包括:

Word设计说明书1份

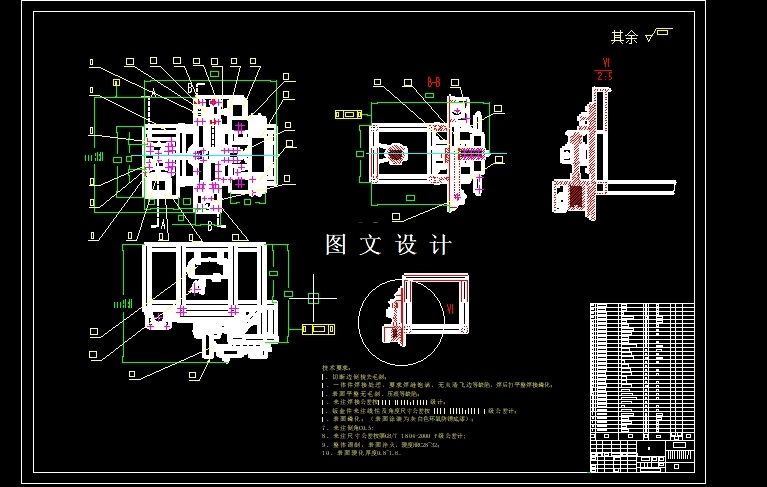

CAD版本图纸，共9张

SW三维图一套

摘要

新能源电池壳体作为动力电池系统的关键承载部件，其加工精度直接影响电池包的整体性能与安全性。本研究针对传统立式加工机床在新能源电池壳体加工中存在的装夹变形、切削振动等问题，创新性地提出了卧式加工机床的整体解决方案。通过系统分析德国HELLER、日本MAZAK等国际知名机床厂商的卧式加工技术发展现状，结合国内沈阳机床、大连机床在高速精密加工领域的研究成果，确立了总体设计方案。在机械结构设计方面，使整机静态刚度达到25N/μm以上；传动系统选用精密滚珠丝杠配合直线导轨，定位精度控制在0.008mm/m以内；通过赫兹接触理论校核主轴轴承的疲劳寿命，采用联轴器补偿传动误差，并运用第四强度理论完成传动轴的危险截面校核。特别针对铝合金壳体加工中的热变形问题，创新设计了主轴油气润滑冷却系统和切屑液分区回收装置。本研究成果为新能源电池壳体的大批量精密加工提供了专用装备技术支持，对提升我国动力电池制造水平具有重要工程应用价值。
