Z1968-长230m单洞双线铁路隧道抗震设计 下载积分：50　资料编号： Z1968

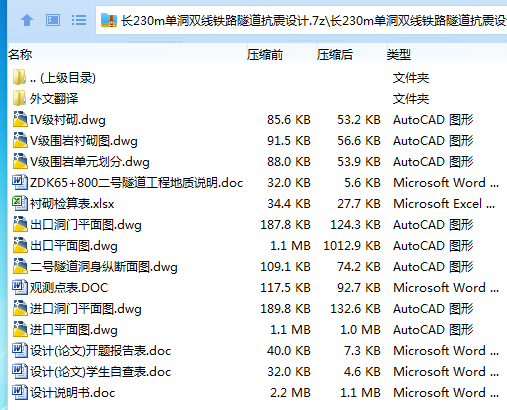

作品包括:

Word版说明书1份，共69页，约26000字

外文翻译一份

开题报告一份

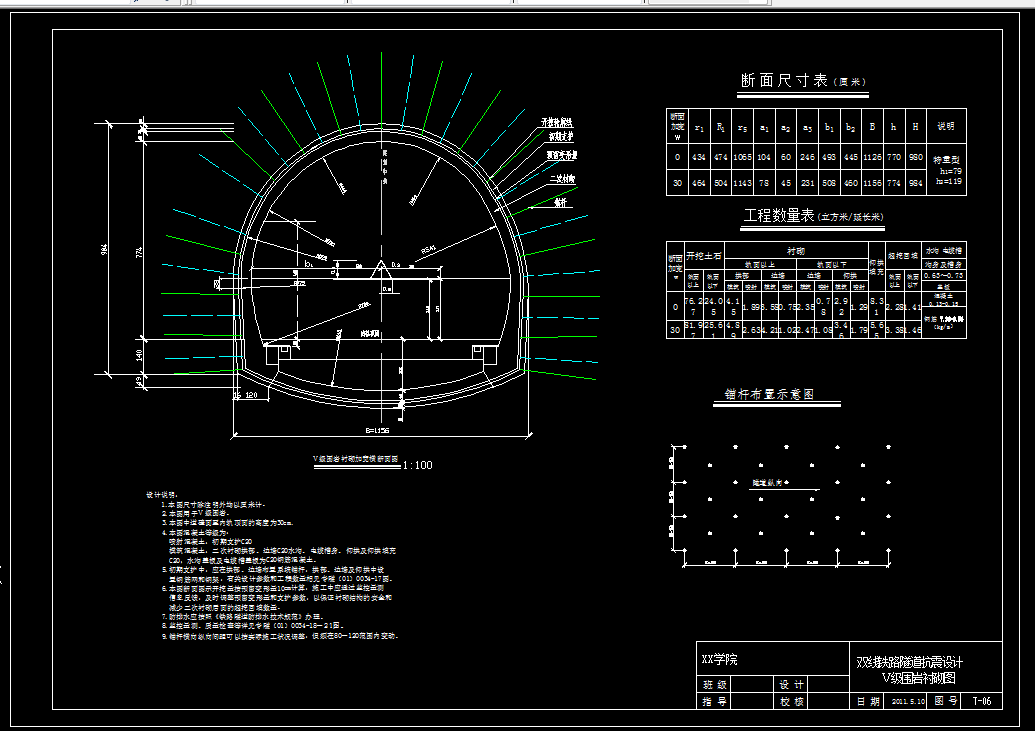

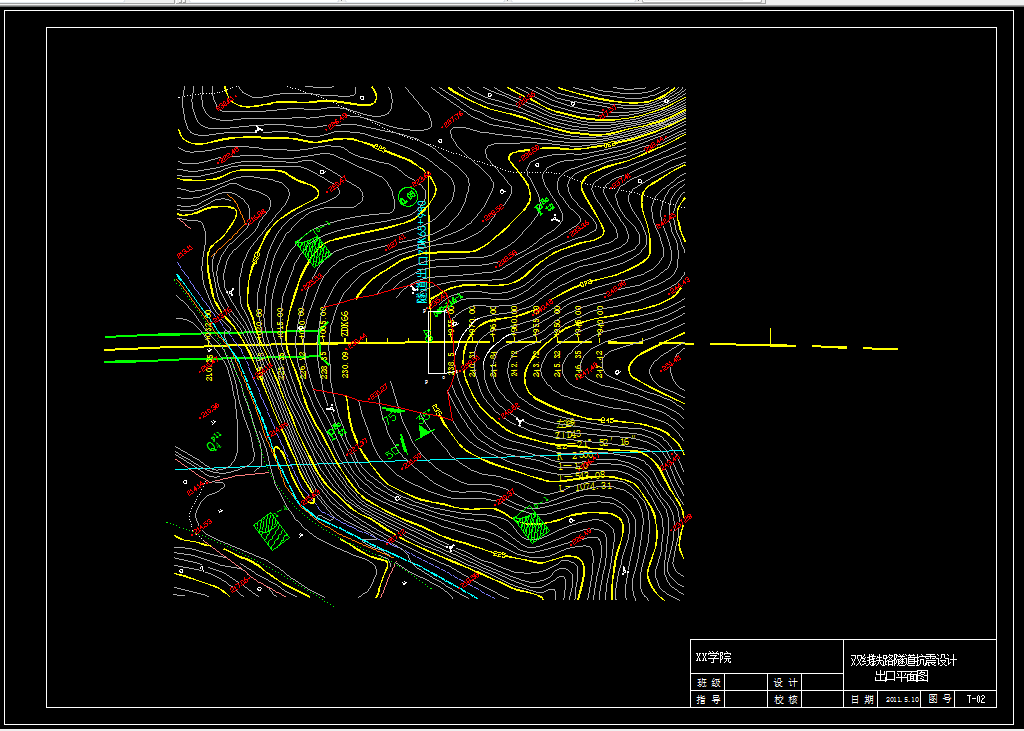

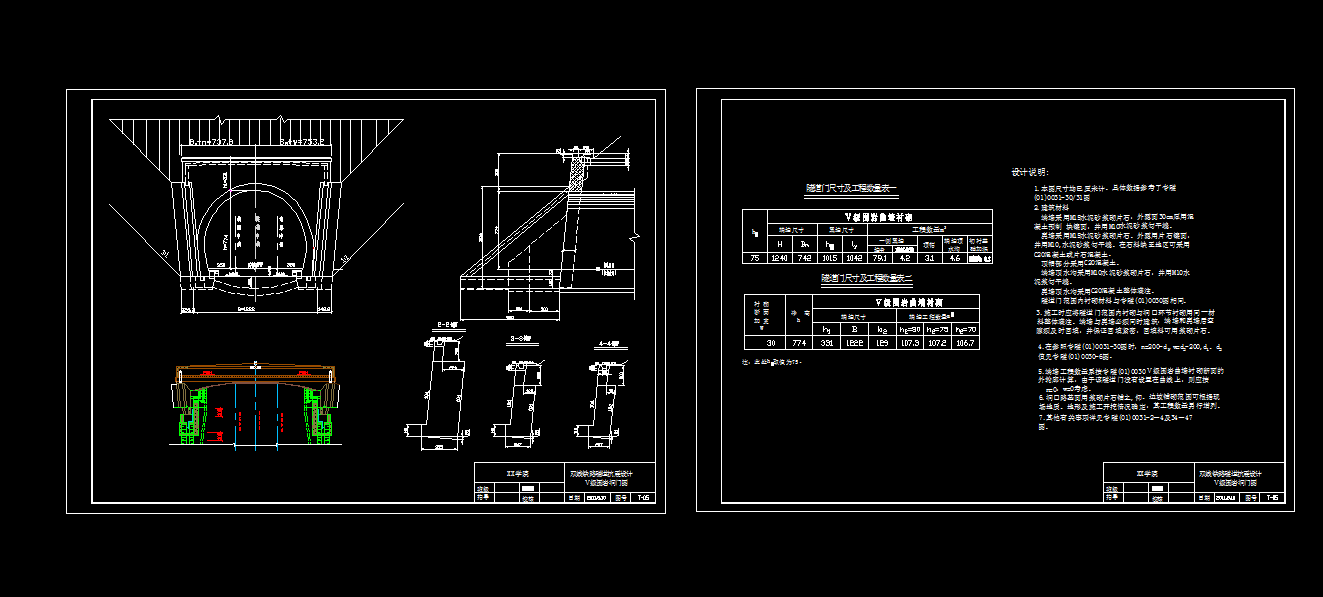

CAD版本本图纸，共8张

摘     要

隧道设计为为单洞双线铁路隧道，全长230m。围岩的基本情况为：隧道进口至ZDK65+800为Ⅴ级围岩，该地段长50m；ZDK65+800~ZDK65+900为Ⅳ级围岩，该地段长100m；ZDK65+900至出口段为Ⅴ级围岩，该地段长80m。

按照地质条件及地形因素综合分析，将隧道入口处的洞门设计成耳墙式洞门，出口处的洞门设计成翼墙式洞门；隧道纵断面坡道形式采用单面坡；隧道采用新奥法施工，衬砌采用复合式衬砌；隧道开挖：Ⅳ、Ⅴ级围岩使用短台阶开挖法，微震控制光面爆破法开挖；隧道的辅助施工方法有超前小导管注浆和超前锚杆；隧道通风方式为机械通风。

严格按照设计要求，利用了工程类比法和容许应力法结合土压力理论对洞门结构进行了设计和检算，同时，在这个过程中对计算模型进行了合理的简化处理，优化了计算结果；在衬砌结构的检算过程中还应用了杆系结构有限元分析的理论及方法，通过FORTRAN 90的计算程序进行了实现，提高了计算精度和效率。经过检算，得知洞门和衬砌结构的安全稳定性满足设计要求。在施工组织设计方面以保证施工安全为主线，施工中注重环保，做到绿色施工；为了确保工期，各分项工程的施工工期和顺序、各施工工序设置以及施工人员的分配和管理都做到了科学合理。计划开工日期：2011年4月1日；竣工日期：2011年7月1日；总工期:90天，其中施工准备15天，施工期约2个月，工期收尾15天。

关键词：隧道；新奥法；复合式衬砌；施工组织设计；检算

目    录

1.绪论 1

1.1概述 1

1.1.1隧道的作用及其优点 1

1.1.2 隧道工程及其发展 1

1.1.3 新奥法施工 2

1.1.4目的和意义 2

2.  总体设计 3

2.1  隧道位置选择 3

2.2  纵断面设计 3

2.2.1坡道形式 3

2.2.2坡度大小 3

2.3  横断面设计 3

2.3.1建筑限界 3

2.3.2衬砌内轮廓 4

3.  洞口位置的确定 6

3.1  选择洞口位置的原则 6

3.2  洞口设计 6

3.2.1进洞里程的确定 6

3.2.2出洞里程的确定 8

3.2.3洞口边仰坡开挖线 8

3.2.4出口开挖线 11

4.  洞门抗震设计及检算 13

4.1  基本计算数据 13

4.1.1地层特征 13

4.1.2洞门建筑材料容重及容许应力 13

4.1.3端、翼墙抗震检算要求 13

4.1.4 挡土墙第i截面以上墙身质心处的水平地震力 14

4.2  洞门尺寸拟定 14

4.3  翼墙检算 14

4.3.1结构强度及稳定性检算 14

4.3.2翼墙墙身截面检算 14

4.3.3翼墙基底偏心、应力、稳定性检算 16

4.3.4端墙墙身截面偏心、应力检算 17

4.3.5端墙和翼墙共同作用时稳定性检算 19

5.  衬砌设计与检算 21

5.1  衬砌设计 21

5.1.1设计方法及原理 21

5.1.2加宽值计算 21

5.1.3计算过程 22

5.2  衬砌检算 23

5.2.1检算原理及概述 23

5.2.2结构上的作用 24

5.2.3荷载计算 24

5.3  衬砌内力计算 25

5.3.1初衬及二衬内力计算数据 25

5.3.2计算输出数据 25

5.4初期支护及二次衬砌的强度检算 28

5.4.1按破损阶段法进行截面强度检算 28

5.4.2检算过程 29

5.4.3初期支护及二次衬砌的单元划分及内力图 29

6.  施工组织设计 33

6.1  概述 33

6.1.1编制依据 33

6.1.2工程概况 33

6.1.3设计标准 35

6.1.4主要工程项目及数量 35

6.1.5工程施工环境及浅埋段施工对策 35

6.2  施工准备工作及临时工程 37

6.2.1施工前的准备工作 37

6.2.2临时工程 38

6.3  施工进度计划 39

6.3.1工期安排 39

6.3.2具体安排 39

6.3.3主要项目施工进度计划 40

6.4  隧道施工方案 43

6.5  洞口工程 44

6.5.1施工方案 44

6.5.2进口施工方法 44

6.5.3出口施工方法 44

6.5.4洞门施工 44

6.6  洞内布置 45

6.6.1风水电管线布置 45

6.6.2洞内施工通风与防尘 45

6.6.3施工排水布置原则 46

6.7  洞身开挖作业 46

6.7.1隧道开挖方法 46

6.7.2光面爆破施工工艺 46

6.7.3隧道支护施工方法及工艺 48

6.7.4监控量测 50

6.8  洞身衬砌施工 51

6.8.1仰拱施工 51

6.8.2洞身衬砌混凝土施工 52

6.9  隧道防排水 53

6.9.1洞口段防排水 53

6.9.2洞身防排水 53

6.9.3隧道结构防渗漏的关键技术 53

6.9.4无纺布和防水板施工 54

6.9.5洞内水沟及电缆槽工程施工 54

6.10  紧急处理措施 54

7.  隧道工程施工质量的技术保证措施 56

7.1  施工安全保证措施 56

7.2  施工质量保证措施 57

7.3  工期保障措施 58

7.4  环境保护措施 59

结论 61

致谢 62

参考文献 63
