N4573-叉板零件冲压模设计 下载积分：150　资料编号： N4573

作品包括:

Word设计说明书1份

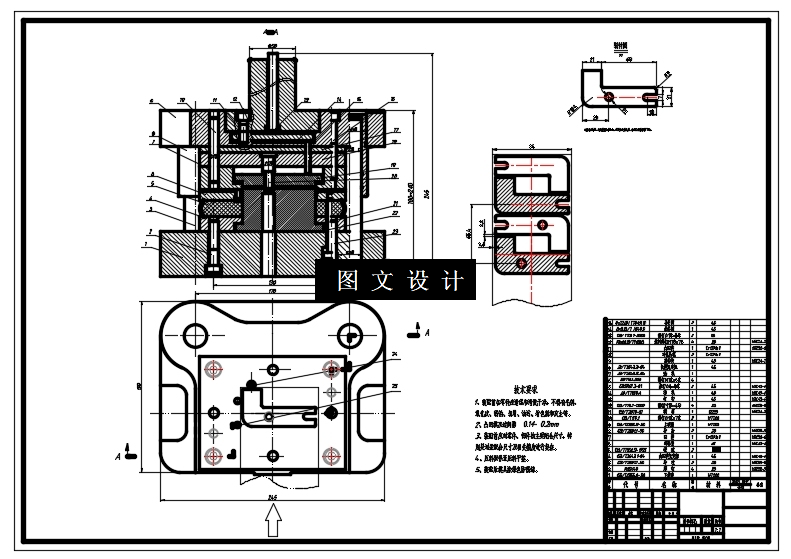

CAD版本图纸，共10张

摘要

本次是叉板零件制件的复合模具设计，制件设计使用的材质是45钢。叉板零件的外形是不对称的，钢板厚度为2.5mm, 叉板零件为落料、冲孔件，上面有一个圆孔。所以叉板零件可以采用常用的复合冲裁模。根据所给的任务书中的零件和基本参数，参考相关冲孔模的资料，确定叉板零件冲压模的加工工艺过程，确定工序方案。计算冲孔模各部分工艺力尺寸，如冲孔力、卸料力和总冲压力，设计叉板零件冲压模的排样图，利用CAD确定压力中心位置。计算冲孔凸模、凹模刃口的尺寸，并考虑刃口需要的性能要求。分析设计模具结构，如模架结构，导向零件，定位零件，卸料零件，选择合适的冲压设备，校核压力设备。最后绘画各零件简图和装配图，确定各个零件的加工方法。
