N4692-平面钢闸门活塞式液压启闭机设计 下载积分：50　资料编号： N4692

作品包括:

Word设计说明书1份，共40页

任务书一份

外文翻译一份

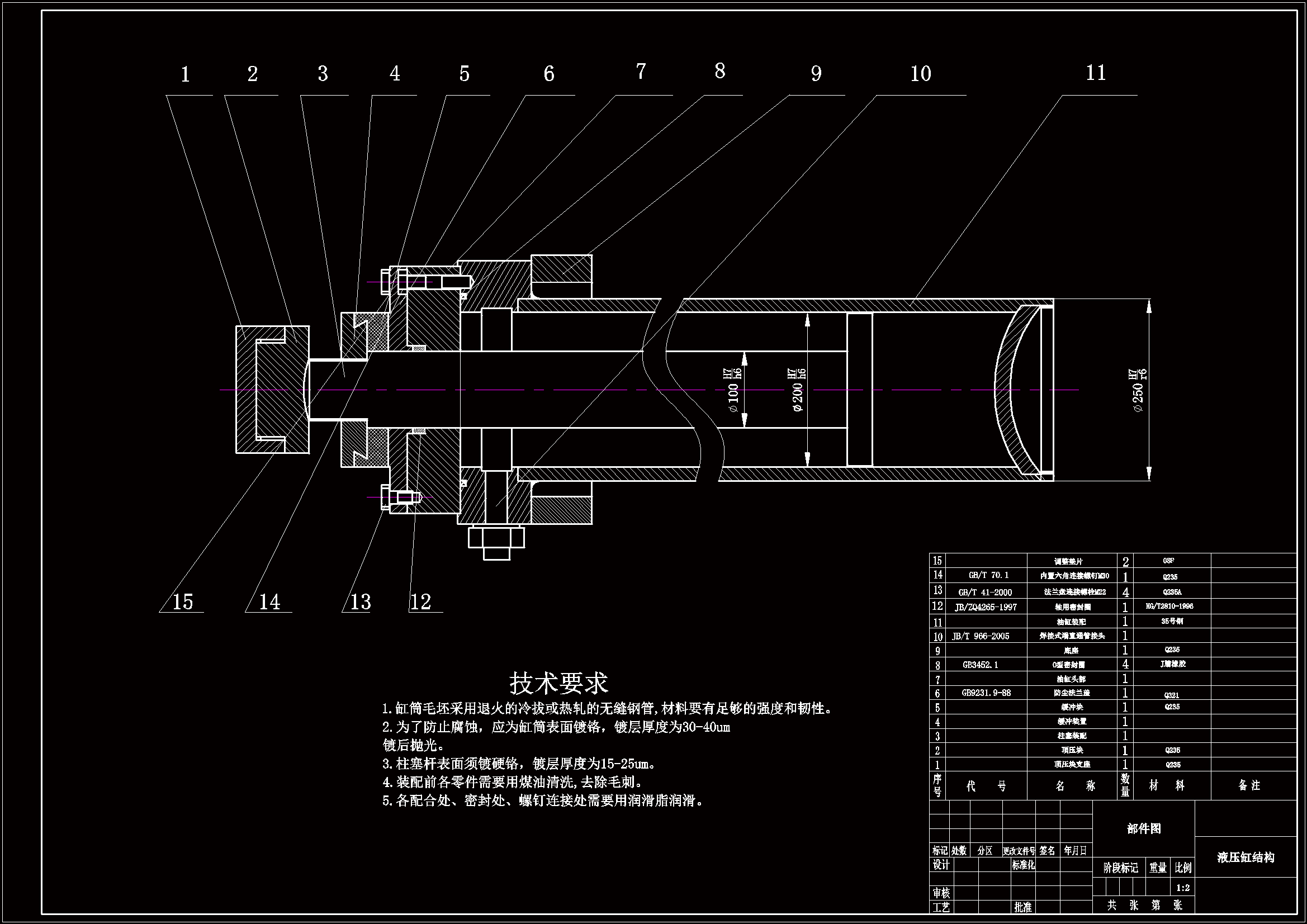

CAD版本图纸，共3张

摘要

启闭机是一种在大型给排水和水利水电工程中专门用来控制各类大、中型铸铁闸门及钢制闸门的开启与关闭的起重机械设备。通过关闭和开启闸门起到拦截污染和清污的效果。它是一种具有间隙调运功能的专门的起重机械。目前，启闭机在水利工程中使用非常广泛，随着科技的发展和实际的应用，启闭机结构类型也越来越多。并且根据其结构的不同，其设计方法也不相同。目前，启闭机有螺杆式启闭机和卷扬式启闭机以及液压式启闭机三大类。

螺杆式启闭机又分为：平推式、侧摇式、手摇式和手电两用启闭机、直连式、直连双吊点启闭机。

卷扬式启闭机分为：平门卷扬式启闭机和弧形门卷扬式启闭机和双吊点卷扬式、快速卷扬式、移动式台车启闭机。液压式启闭机分为：单吊和双吊两种。

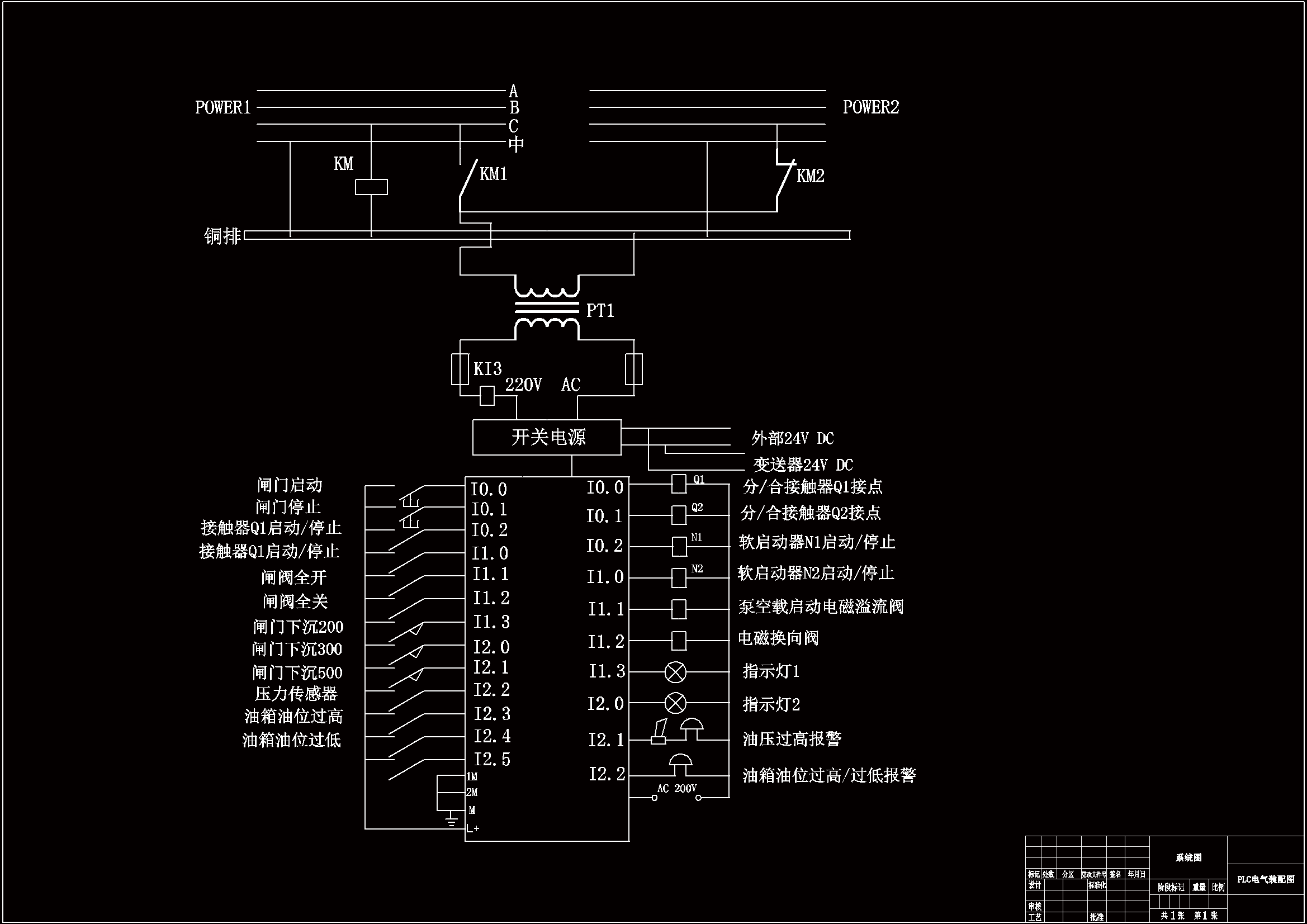

根据已知材料，本文主要是对双吊活塞式液压启闭机的设计。其内容涉及启闭机的所需启闭力和工作速度等基本的参数，液压泵的设计、液压缸的设计、工作速度的校核、液压控制阀和其他附件等零部件的结构形式的计算方法和应用。同时，还应满足水电站对设备自动化控制方面的要求。为此，水电站启闭机通常采用电气控制系统的PLC自动化。

关键字：水电站启闭机液压系统液压缸电气控制
