Z2081-CK6140数控车床主传动系统设计 下载积分：50　资料编号： Z2081

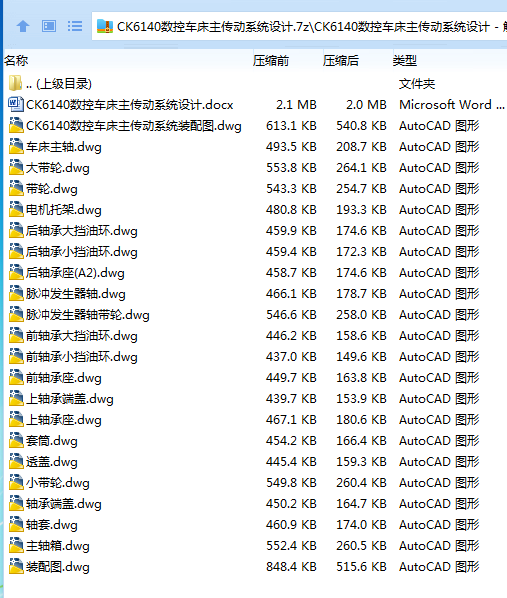

作品包括:

Word版说明书1份，共35页，约14000字

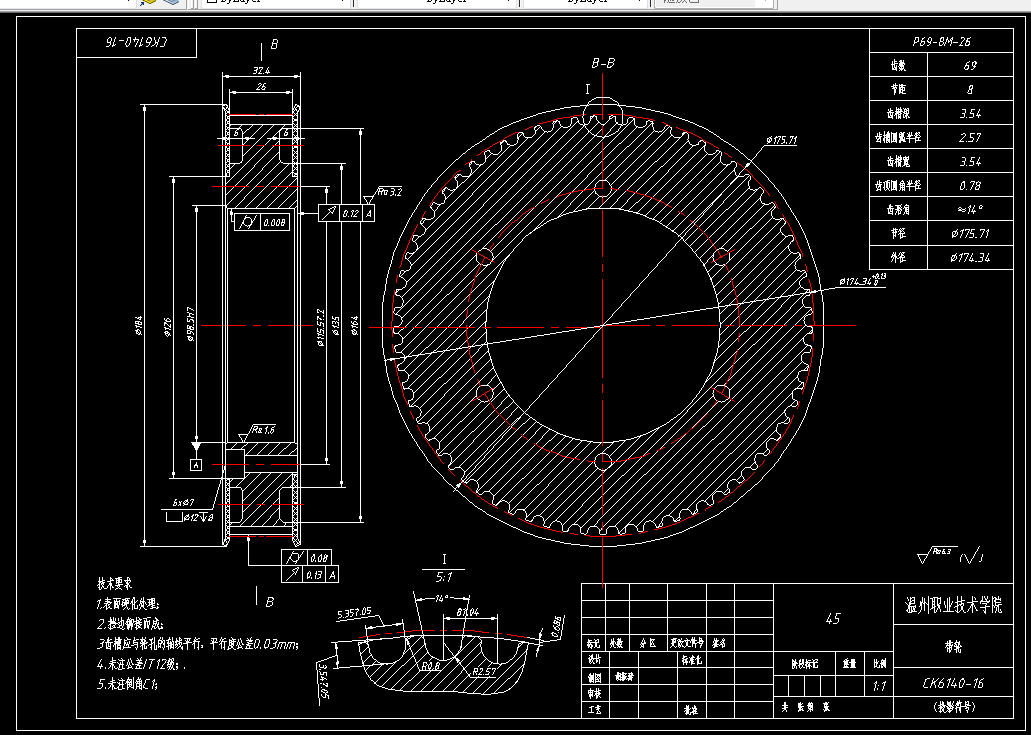

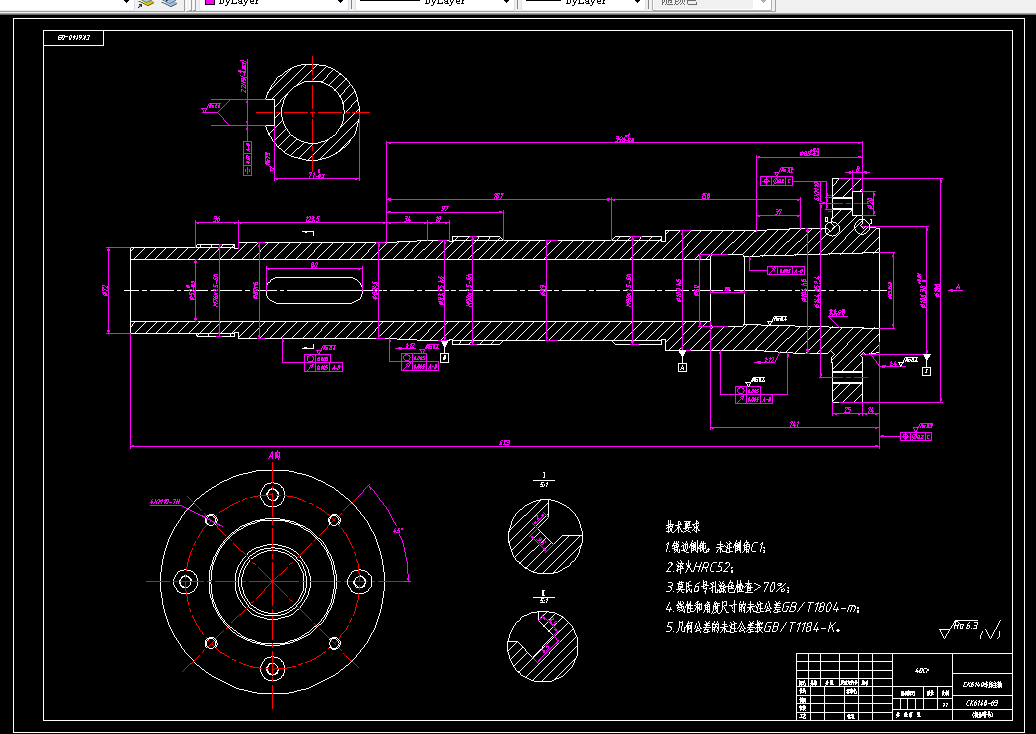

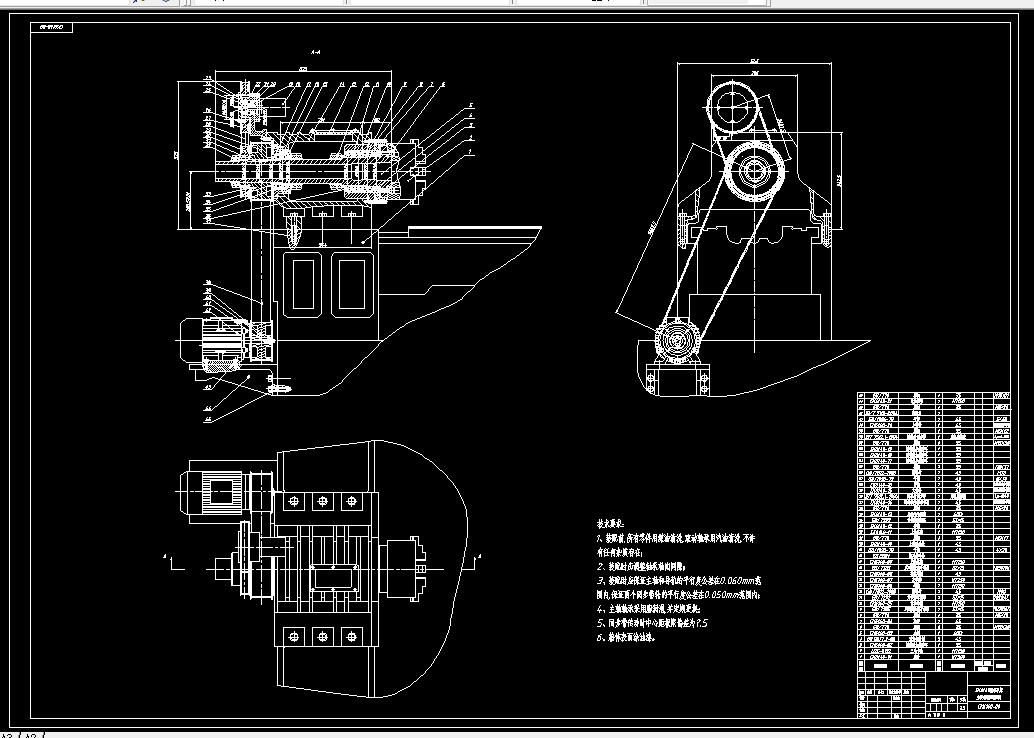

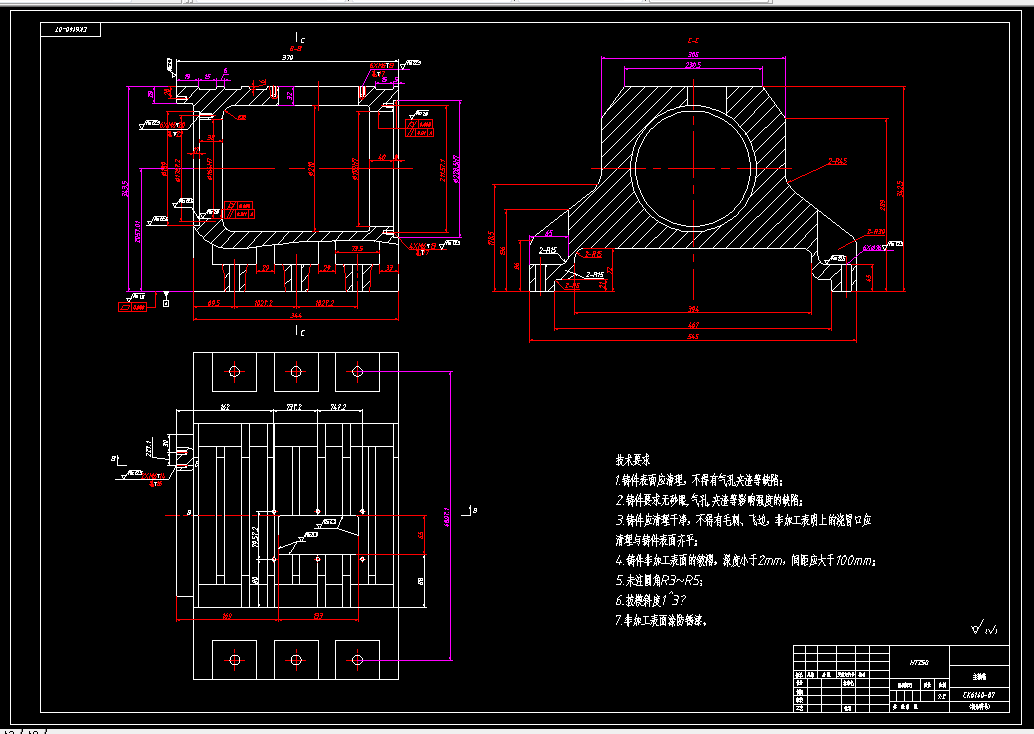

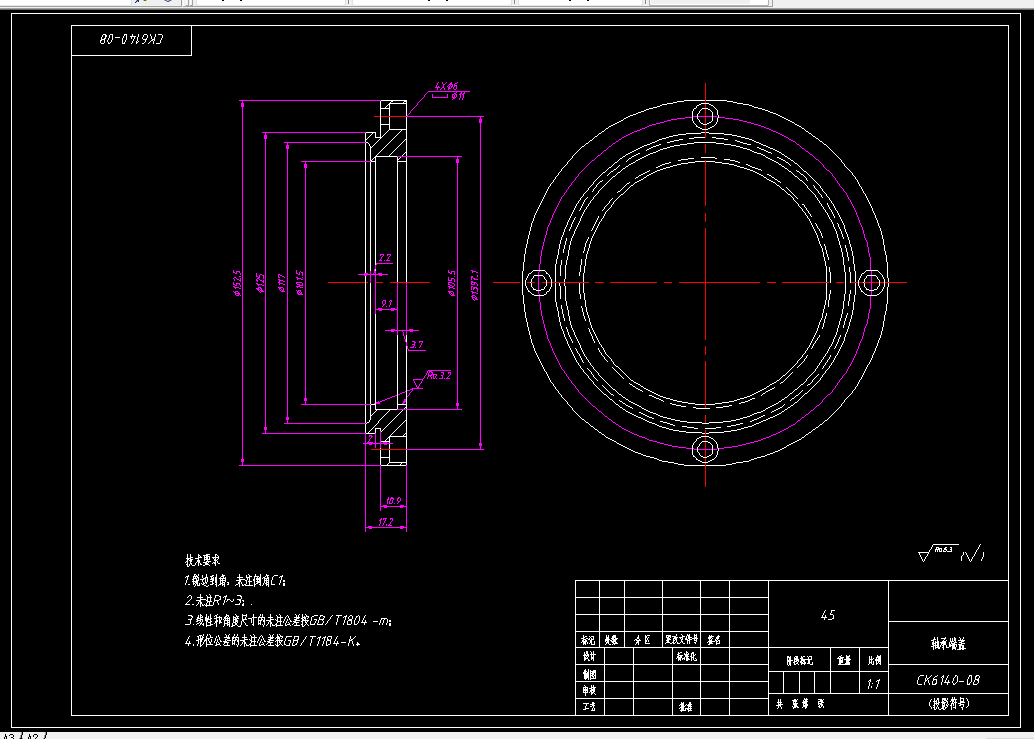

CAD版本图纸，共22张

摘 要

数控车床是高精度自动化控制车床,其主传动系统的设计和使用需满足三个基本要求:①车床主传动电机和传动控制机构必须能够为车床提供足够的扭矩和传动功率,以满足变速传动的效率;②车床的主电机和传动系统必须要求具有较大的扭矩和变速传动范围,使其能够满足不同的工况需求;③各种主传动机构必须具有高的传动精度和抗震性。本次毕业设计主要是从机床结构传动组成部件、管理、维护、电气、控制系统。交流电动机的设计和选型、同步带轮的设计以及对主轴和传动机构的设计和校验来展开的。使得主传动系统基本满足设计、控制和使用的要求。

关键词：数控车床；主传动系统；主轴

目  录

摘要 I

Abstract II

1 前言 1

2 概述 2

2.1 CK6140数控车床主传动系统概述 2

2.2 主传动系统设计的基本要求 2

2.3 CK6140主传动系统主要技术参数确定 2

3 CK6140数控车床主传动系统设计 4

3.1 确定主传动系统的传动方式 4

3.2 主传动功率的计算与电机的选型 4

3.2.1 主传动功率计算 4

3.2.2 电动机的选型 7

3.2.3 电动机的转矩特性 7

4 主轴箱主要零件的设计及校核 9

4.1 主轴材料及其主轴结构尺寸的设计与校核 9

4.1.1 主轴材料的选取 9

4.1.2 主轴结构及尺寸的设计 9

4.1.3 主轴的校核 10

4.2 同步带的计算选型 14

4.3 主轴支撑件的选择 22

4.3.1 轴承的选择及预紧 22

4.3.2 轴承的润滑及密封 23

4.3.3 轴承的校核及寿命计算 24

4.4 主轴箱结构设计 26

4.5 主轴驱动装置、工作状态特性及速度的控制 28

4.6 主轴转速的自动变换 28

4.7 主轴旋转与进给轴的同步控制 28

4.7.1 主轴的旋转与轴向进给的同步控制 28

4.7.2 主轴旋转与径向进给的同步控制 29

5 结论 30

致谢 31

参考文献 32

附录 33
