N5542-线材复绕机设计【含三维图】 下载积分：150　资料编号： N5542

作品包括:

Word设计说明书1份

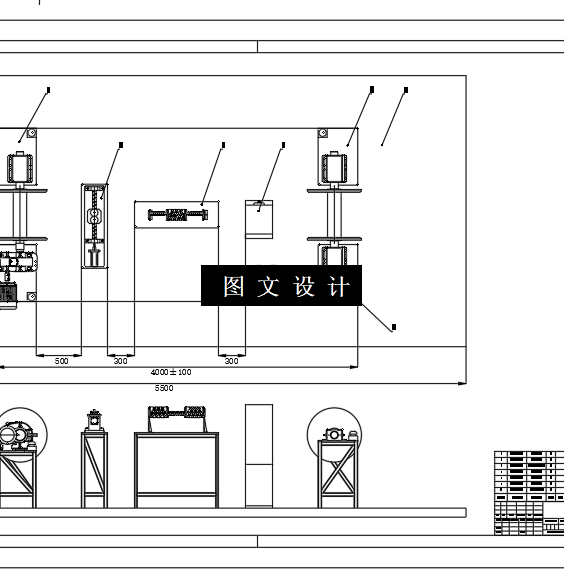

CAD版本图纸，共5张

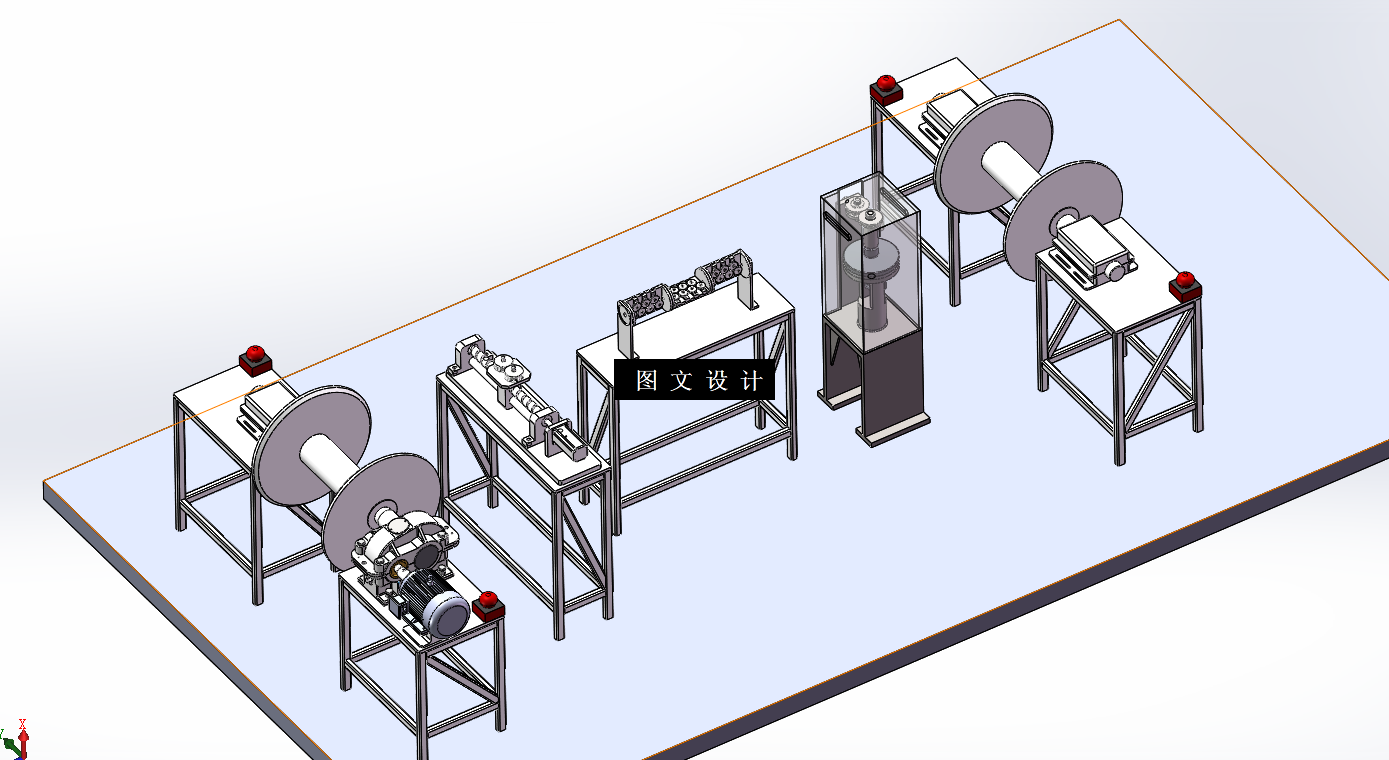

STP三维总图一份

摘要

随着社会的不断发展，人们对线材的需求与日俱增，人们的生活中处处都能应用到线材，并且应用甚广。因此，线材复绕机的产品市场面极广，有着较为广阔的发展空间，市场价值发展潜力较大。线材复绕机是线材生产和使用设备的重要组成部分。该设计提高了线材张力控制、矫直机构、卷筒拆装难度，实现了自动化，提高了生产效率。线材复绕机由张力机构、排线机构、收线机构和控制单元组成。复绕机的张力机构是为整个设备提供张力的机构，其通过摩擦盘的制动作用产生来产生相应的应力，并对其摩擦盘进行控制，使之产生相应的摩擦力。其通过刚性联轴器及步进电机与滚珠丝杠配合排线机构进行复绕作业。通过相应螺母安装在滚珠丝杠端部。该螺母通过紧固作用将滚珠丝杠的旋转运动转化为直线运动。通过此作业过程完成线材的往复复绕作业。复绕绕组动力部分由三相异步电动机、减速器及辅助支撑部分组成，并通过相应的配合使其完成整个作业动作。复绕机的辅助支撑部是由安装在支撑轴下端的滑动丝杠驱动。驱动设备由三菱PLC控制，并安装了步进电机驱动器。并运用三维数模软件软进行三维数模的构建，希望通过本次设计对未来的线材复绕机的设计提供设计参考依据。
