N6306-方垫片冲压落料模具设计-长40【含UG三维图】 下载积分：50　资料编号： N6306

作品包括:

Word设计说明书1份

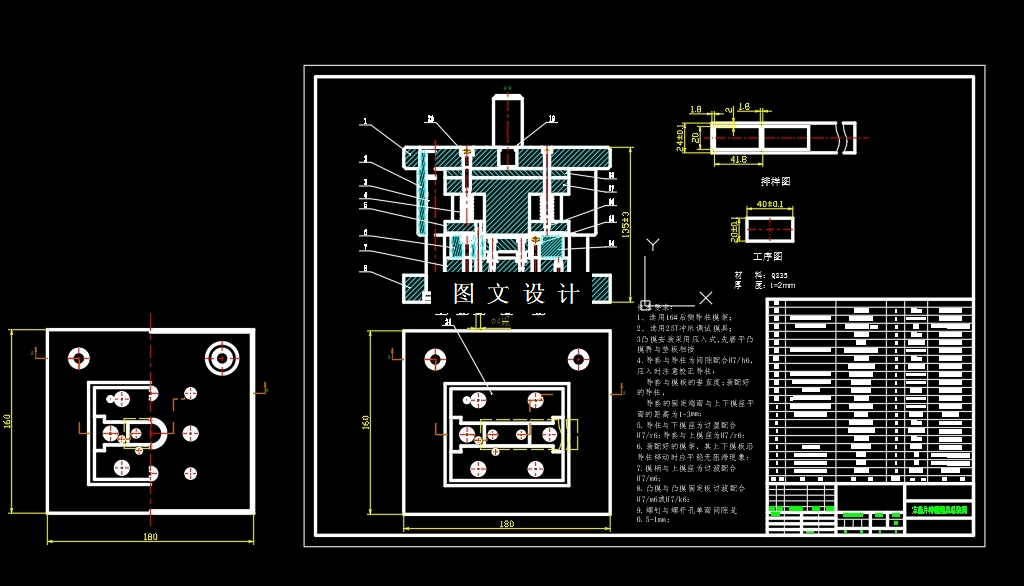

CAD版本图纸，共4张

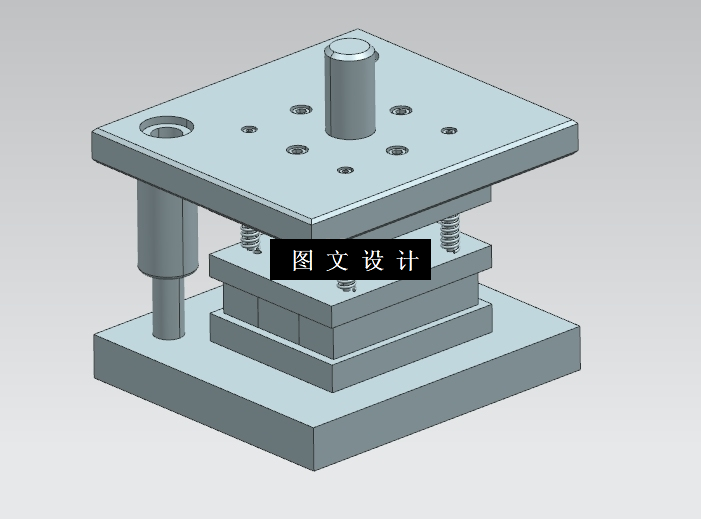

UG三维图一份

摘要

该设计的冲裁件 是一种方型垫片，材料为Q235钢，料厚t=2mm，该冲裁件结构简单，比较适合冲裁。技术要求，该零件尺寸图上所有未标注公差为IT14级确定工件尺寸公差，属于自由尺寸，设计的主要工序就是落料，设计的是单工序模具，有三维模型 二维装配图 凹凸模零件图 文字说明讲解 欢迎大家学习
