N6309-方盖模注塑模具设计 下载积分：50　资料编号： N6309

作品包括:

Word设计说明书1份

CAD版本图纸，共4张

摘要

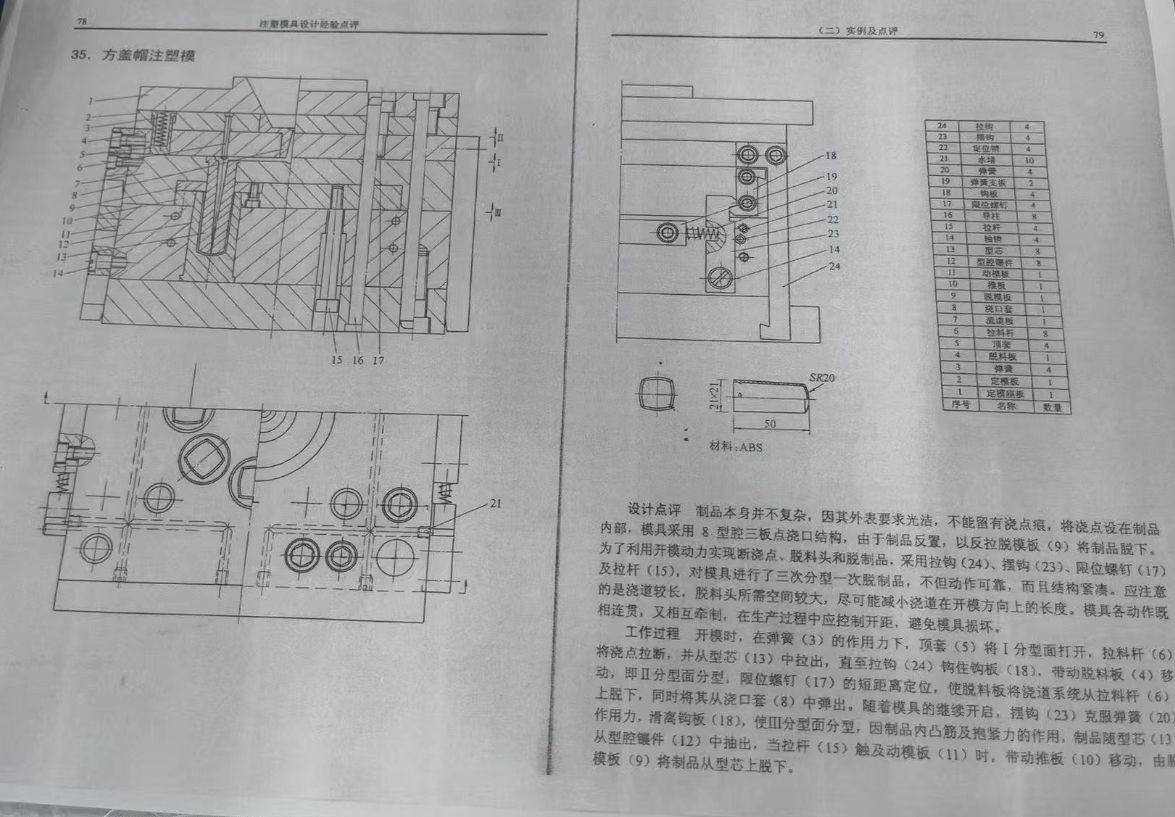

本设计进行了方盖帽的注塑模设计，是根据资料查询后，得到的一种模具结构，对零件结构进行了工艺分析。根据零件的结构和生产批量以及零件精度，选取一模8腔的细水口模架，也就是三板模点进胶的设计，采用的是三次分型一次脱制品的倒装结构，采用的主流道浇注系统是从塑件的中央环形的次流道，然后通过点进胶浇注，主流道从模具中央直下，分流道在模板上。选择了注射机，计算了成型零部件的尺寸。根据零件所采用的材料成型特点，采用冷却水管对模具进行降温。 并画出二维装配图 和零件图 并对上述设计进行文字说明
