N6350-打蛋机外壳注射模具设计【含Proe三维图】 下载积分：150　资料编号： N6350

作品包括:

Word设计说明书1份

开题报告一份

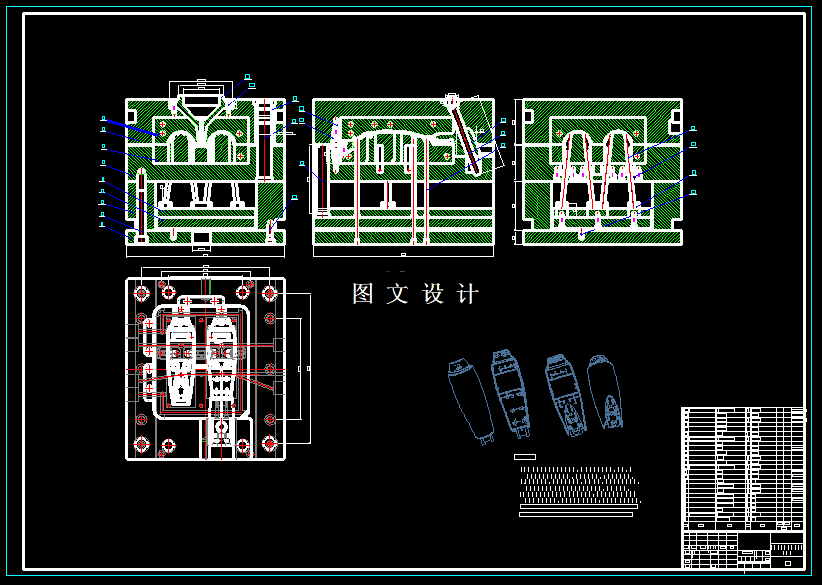

CAD版本图纸，共24张

Proe三维图一套

摘要

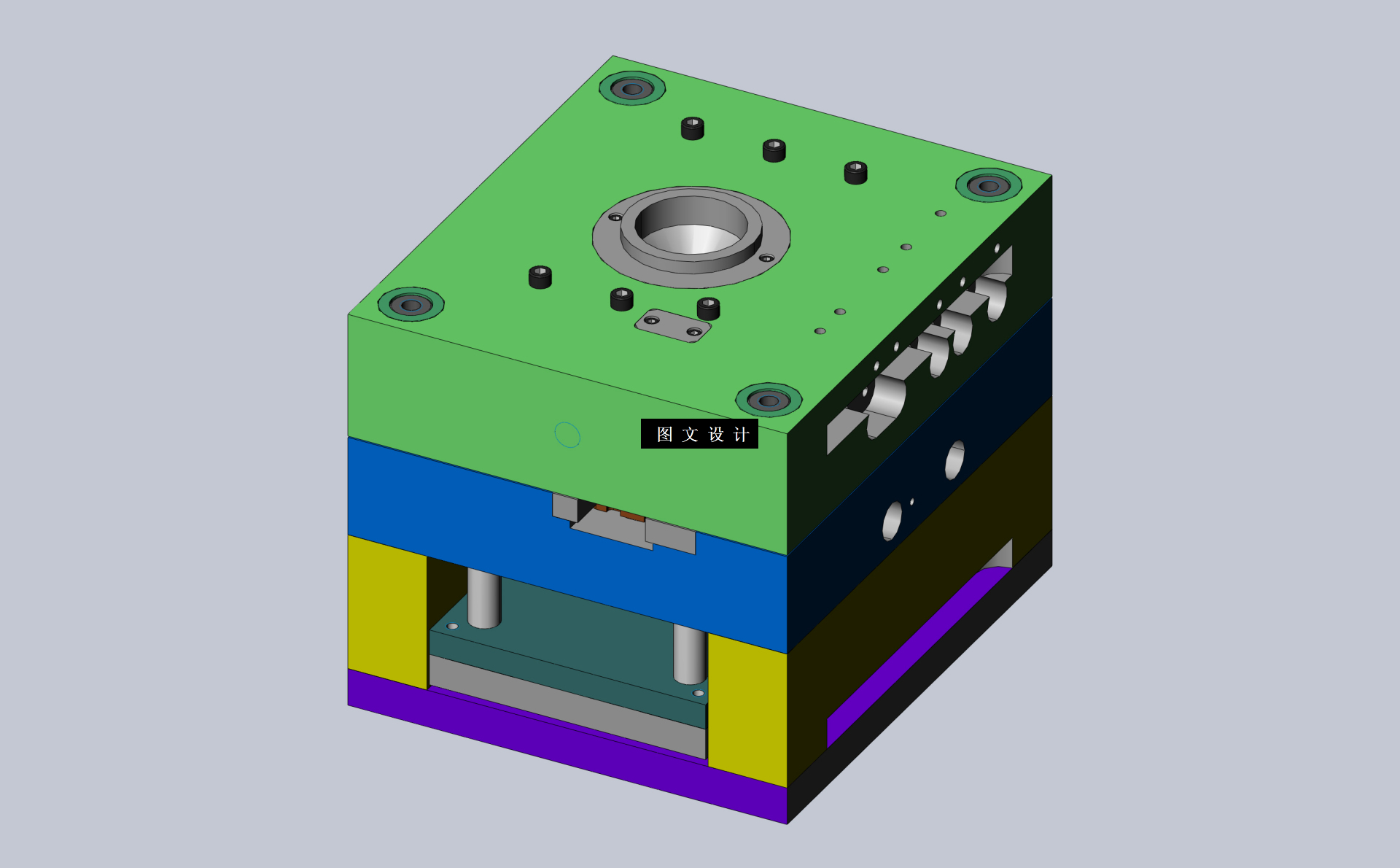

课题就是模具的设计过程。 通过对工件的正确分析，设计了一副一模两腔的塑料模具。确定了分型面、浇注系统等，选择了注射机，计算了成型零部件的尺寸。采用侧浇口，利用直导柱导向，推杆顶料,斜顶杆以及斜导柱、滑块完成脱模，经过模流分析对模具的材料、最佳浇口位置进行了选择。如此设计出的结构可确保模具工作运用可靠。最后对模具结构与注射机的匹配进行了校核，并用AutoCAD绘制了一套模具装配图和零件图。
