N6421-导板冲压复合模设计 下载积分：50　资料编号： N6421

作品包括:

Word设计说明书1份

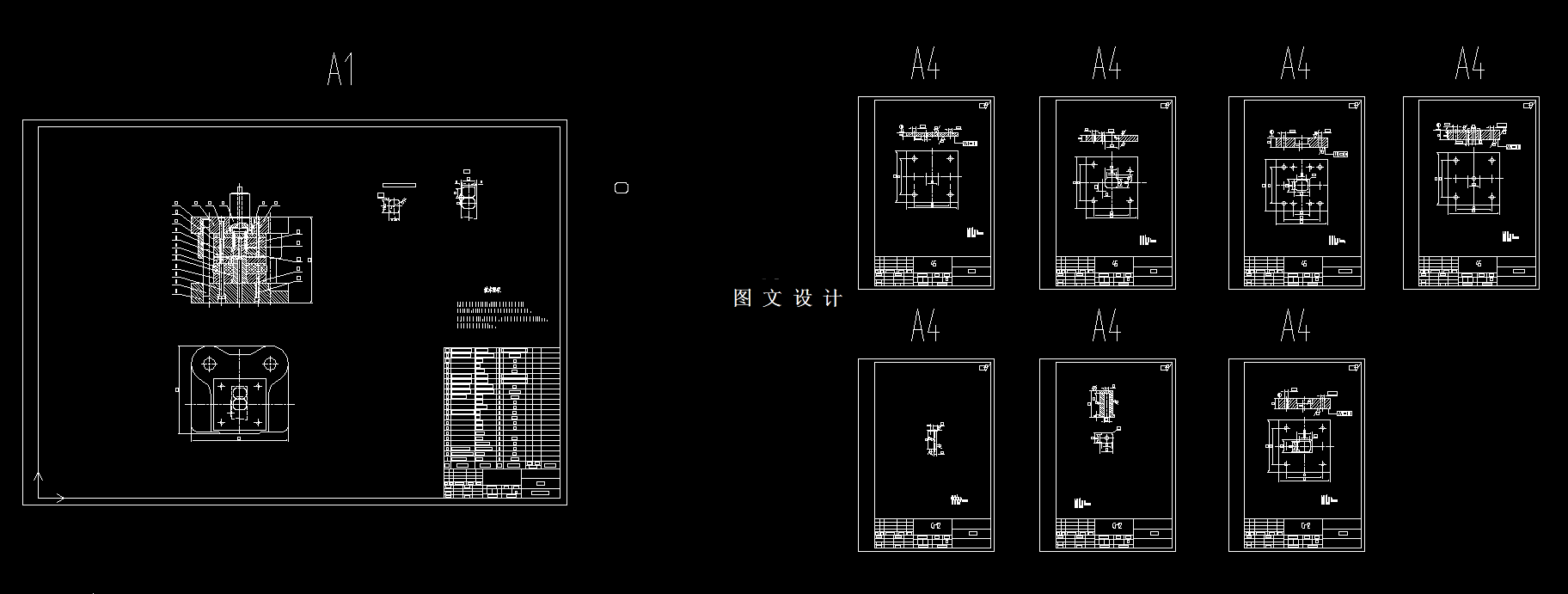

CAD版本图纸，共8张

摘要

本设计是对导板进冲压复合模设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料Q235。导板总体左右对称，厚度为1mm, 导板上外形长度为20mm，宽度16mm，中间有一个直径5mm的通孔。所以导板可以采用较简单的复合冲裁模。复合冲裁模采用落料冲孔同时加工，复合冲裁模加工的精度较高且导板要求无翘曲无扭曲。所以选择正装落料冲孔复合。本论文从凹模开始设计，选择模架，设计凸模，再算凸凹模等模具零件尺寸。 首先是对导板的工艺分析，再确定工艺方案。然后对零件图的排样设计，计算材料的利用率以及冲裁板料及条料的利用率。再进行各工艺力的计算和冲裁模工作部分的设计计算，再校核压力机，最后对主要零部件的设计与标准件的选择。为本次导板的cad绘制和成形提供依据。通过上面的设计方案画出模具各零件图和装配图。
