D093-1.5兆牛摆动剪切机构设计 下载积分：50　资料编号： D093

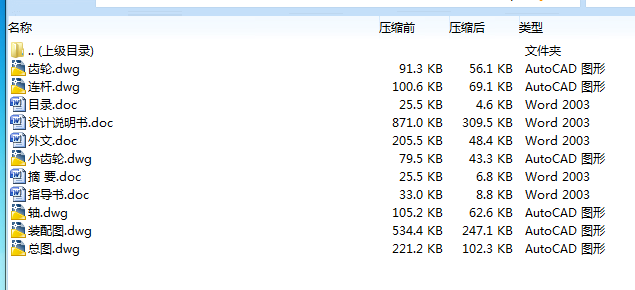

作品包括:

Word版说明书一份，28页，约82000字

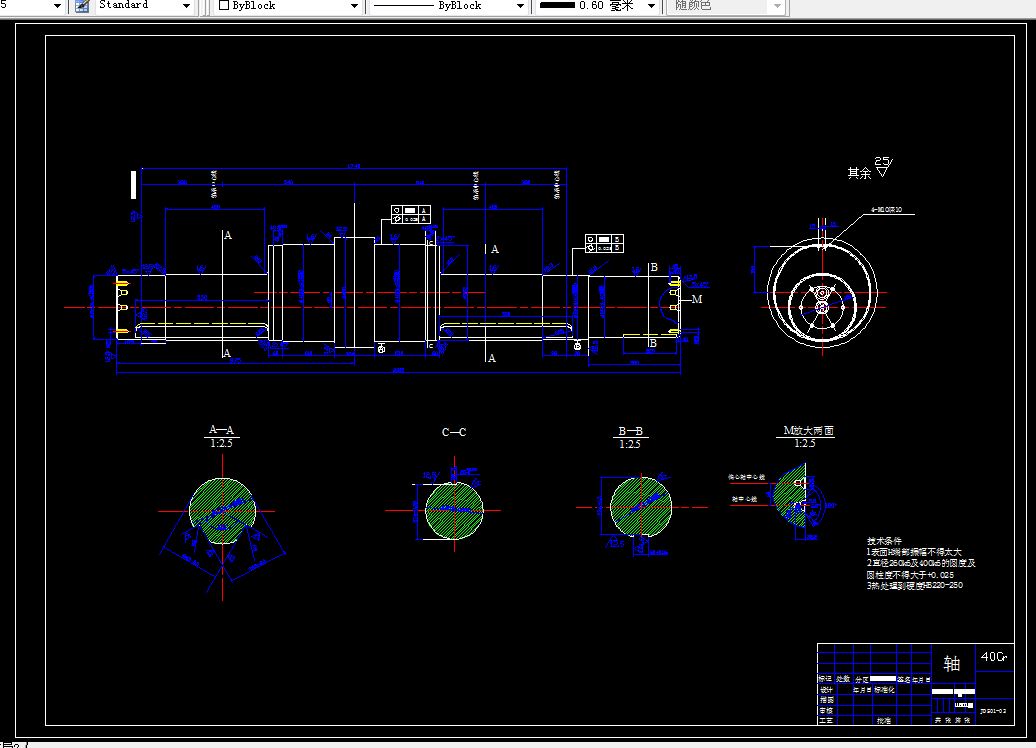

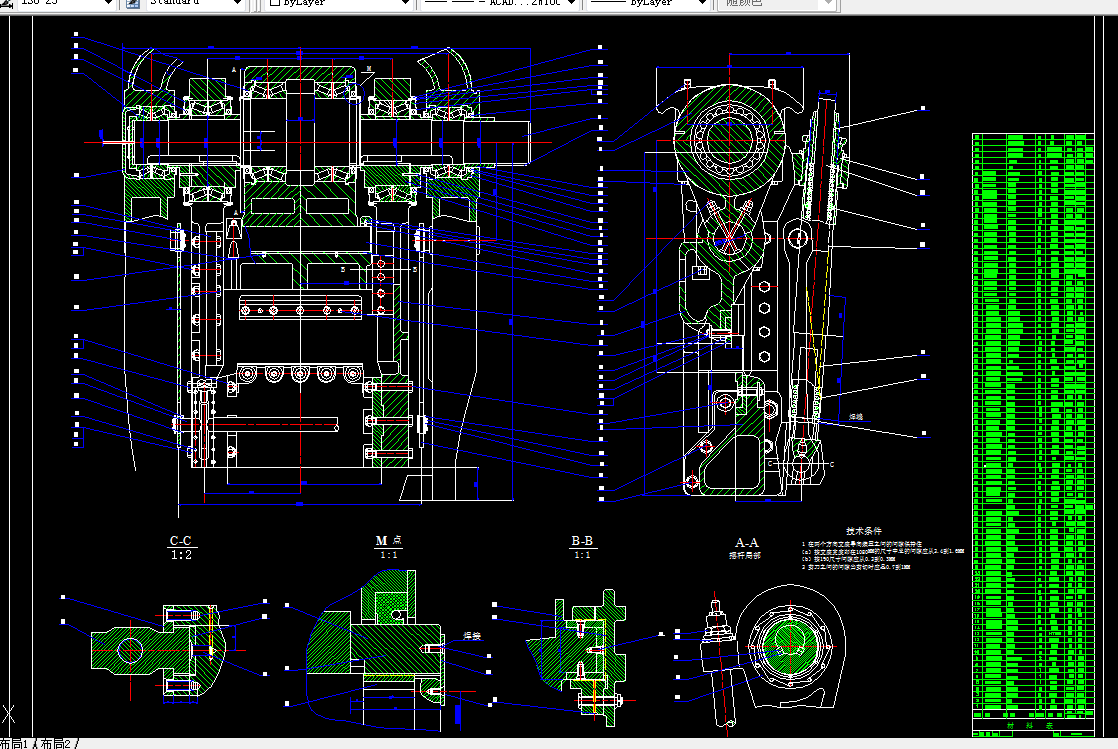

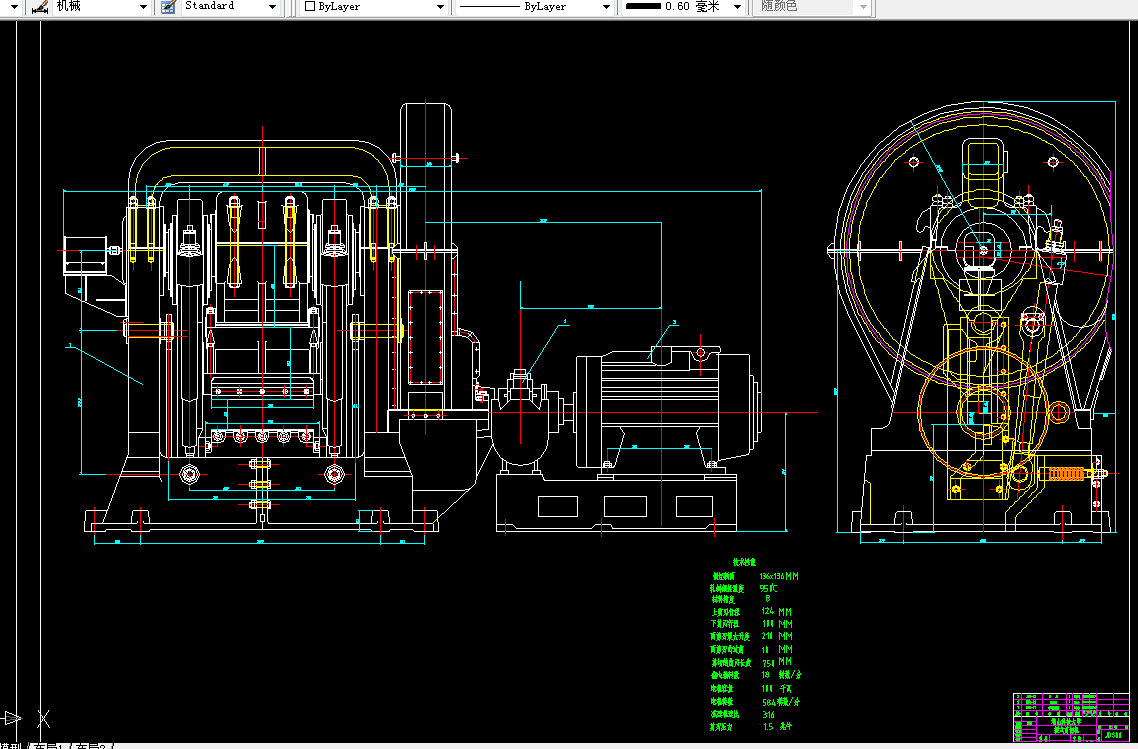

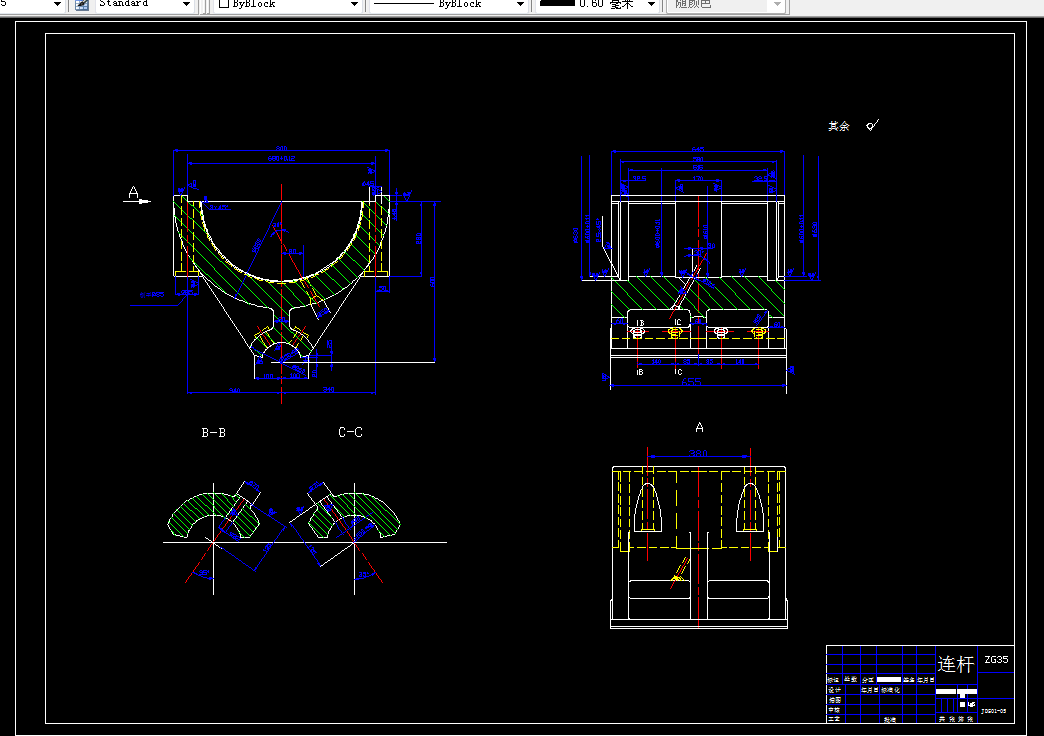

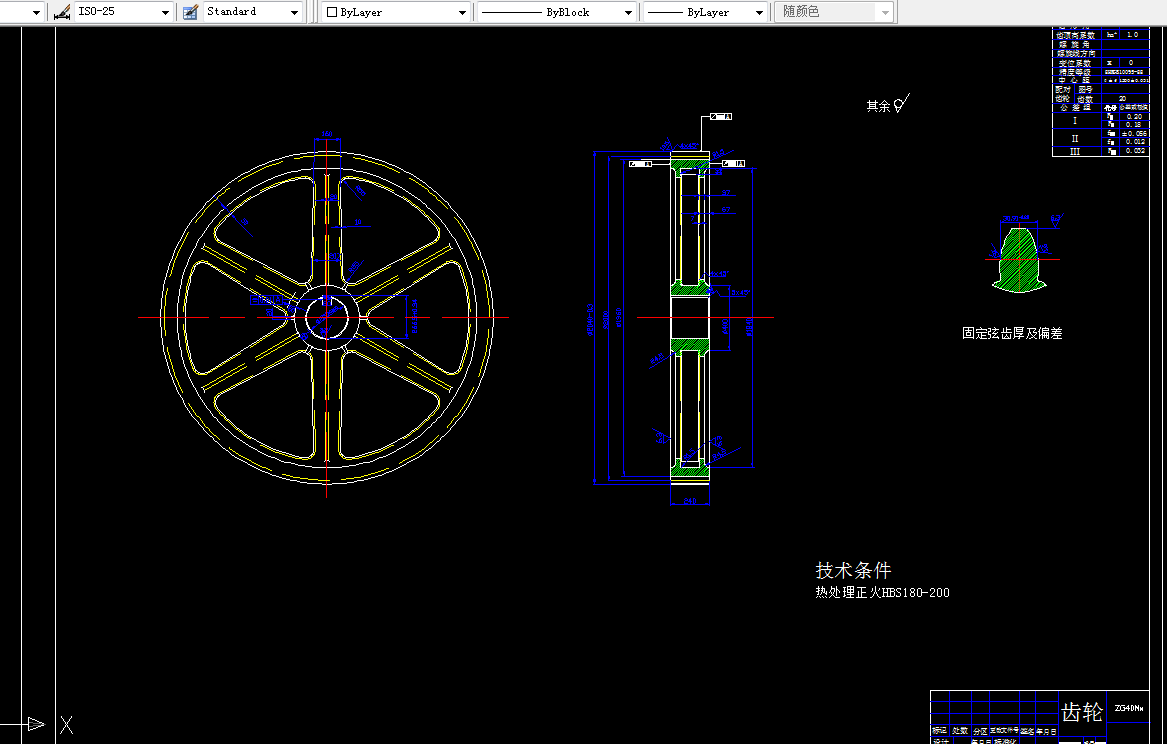

CAD版本图纸，共6张

1.5兆牛摆动剪切机构设计

摘要

1.5兆牛摆动剪切机是安装在500型钢热连机前，用于切头切尾和卡钢事故的处理剪。随着国民经济的发展，对型钢产品

数量的要求更高。本设计为型钢设计切头的摆动剪，设计中对摆动剪的局部做了改进。

首先，本文讨论了型钢轧机在国民经济中的地位，并对300/500机组平面布置示意图的概况进行了整体的介绍。并介绍了

摆动剪的结构特点和研究的内容与方法。根据现有设备状况，对设备生产中存在的问题进行分析，对主要部件结构做了

合理的选用。然后，根据机组原始参数初选主电机容量，对其进行发热校核和过载校核，对主要零件进行强度校核。对

齿轮做了强度计算，对曲轴计算了弯曲应力，弯扭合成应力；校核了危险断面；以及滑块损坏的改进设计及润滑方法，

简单计算摆动剪的可靠性和经济评价。

通过以上工作，1.5兆牛摆动剪切机在使用寿命、产品质量理论上应该有一定的提高。设计内容有实际价值。该剪作为加

热炉前方坯切头飞剪。

关键词：剪切机，摆动，主传动

目       录

1绪论……………………………………………………………………………1

1.1课题的选择的背景和目的……………………………………………...1

1.2热轧型钢的国内外的发展趋势………………………………………...2

1.2.1轧机布置向半连续化或全连续化发展………………….....…..2

1.2.2轧制工艺改革出现了切分轧制、热轧冷拔…………………...2

1.2.3轧机结构改造 提高轧制速度………………………………. ...2

1.2.4加热炉控制……………………………………………………...2

1.2.5冷却工艺改造……………………………………………….......2

1.3剪切机的种类和用途…..…..…..…....…....…..…..…..…..…..…....…...2

1.3.1摆动式剪切机……………………………………………….......3

1.3.2滚动式飞剪……………………………………………………...3

1.3.3曲柄偏心式飞剪……………………………………...…………3

1.4摆动剪研究的内容和方法………………………………………….…..3

1.4.1摆动剪在型钢连续机组布置和作用………………...…………3

1.4.2型钢热连轧机的生产工艺……………………………………...3

1.4.3摆动剪的结构特点和研究的内容与方法……………………...4

2摆动剪设计方案的选择和评述………………………………………………4

2.1摆动式飞剪机设计方案的选择………………………………………...4

2.1.1摆动式飞剪传动简图…………………………………………...4

2.1.2摆动剪的剪切过程……………………………………………...5

2.2摆动剪方案评述………………………………………….……………..5

2.2.1减小摆角………………………………………………………...6

2.2.2增加许用摆角…………………………………………………...6

3剪切力的计算………………………………………………………..……….7

3.1剪切速度和剪切力……………………………………………..……….7

3.1.1摆动剪设计参数…………………………………………….…..7

3.1.2剪切机构主要参数的确定……………………………...…...….7

3.1.3剪切速度的确定……………………………………………..….8

3.2剪切力矩的计算……..………………………………………………....11

4电机型号及容量的选择……………………………………….……….…....13

5主要零件的强度计算……………………………………………………….14

5.1齿轮的强度计算……………………………………………………….14

5.1.1按齿面接触强度设计………………………………………….14

5.1.2计算……………………………….…………………...……….14

5.1.3按齿根弯曲强度设计………………………………………….15

5.1..4几何尺寸计算…………………………………………………17

5.2曲轴的强度计算……………………………………………………….17

5.2.1曲轴的尺寸和材料性能……………………………………….17

5.2.2曲轴的强度校核……………………………………………….17

5.3切向键的计算………………………………………………………….20

5.4滑块损坏的改进设计…………………………………………...…….21

6润滑方法的选择……………………………………………………………..22

6.1润滑和摩擦的概念……………………………………………...……..22

6.2剪切机设备润滑方法………………………………………………....23

7试车方法和对控制系统的要求……………………………………………..24

7.1试车要求………………………………………………….……………24

7.2维护规程……………………………………………………….………24

8设备的可靠性及经济分析……………………………………………..……25

结论………………………………………………………………….…………26

致谢……………………………………………………………………….……27

参考文献…………………………………………………………………….…28
