K726-小型锤片粉碎机设计[含Proe三维图] 下载积分：150　资料编号： K726

作品包括:

说明书一份，共27页，约6100字

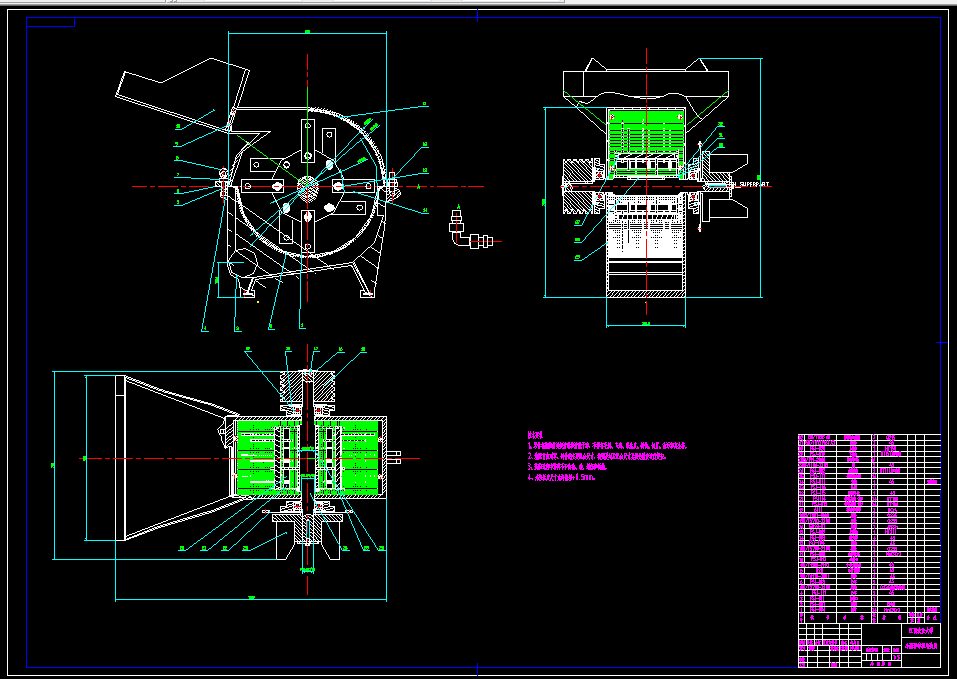

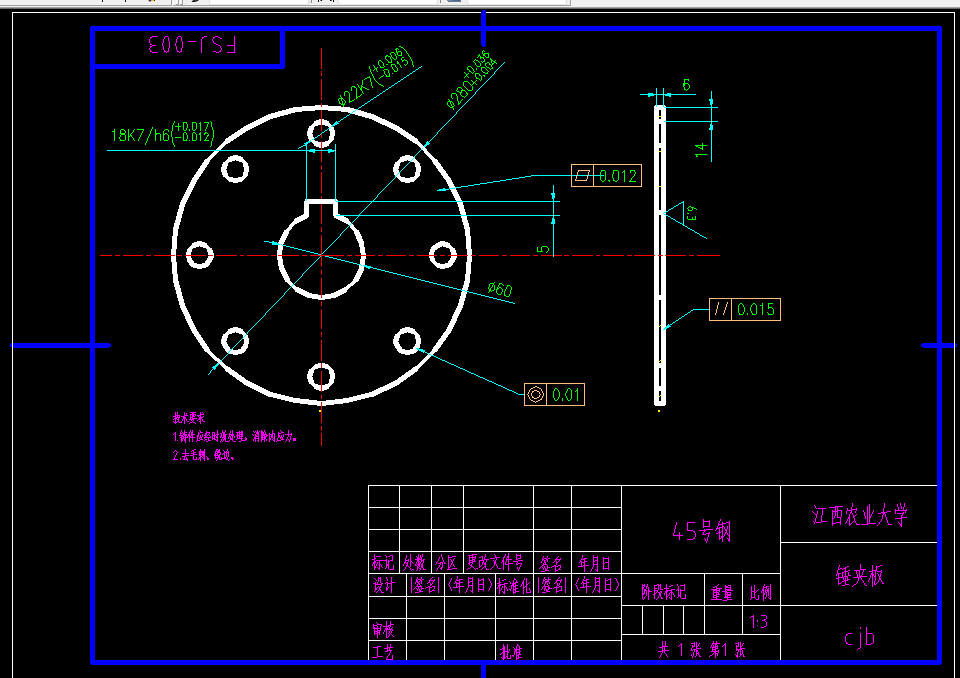

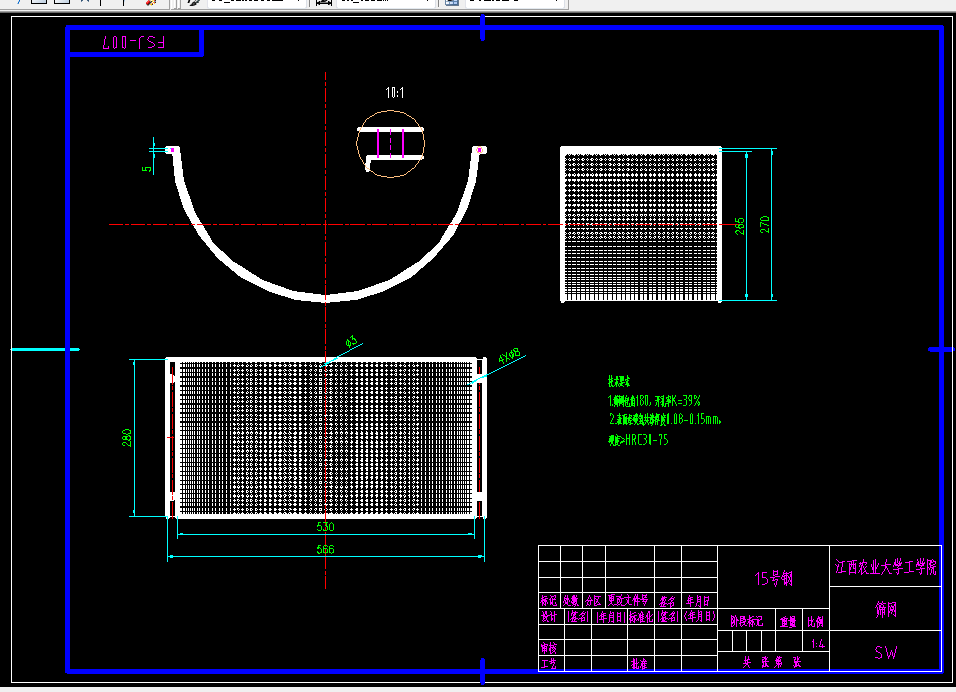

CAD版本图纸，共10张

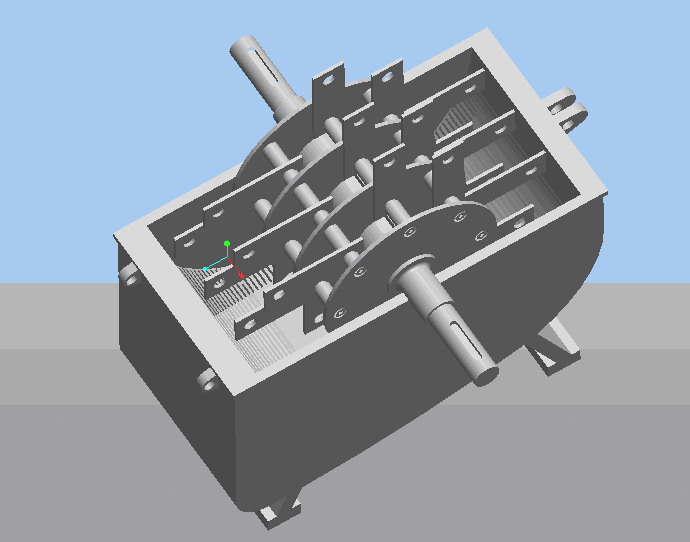

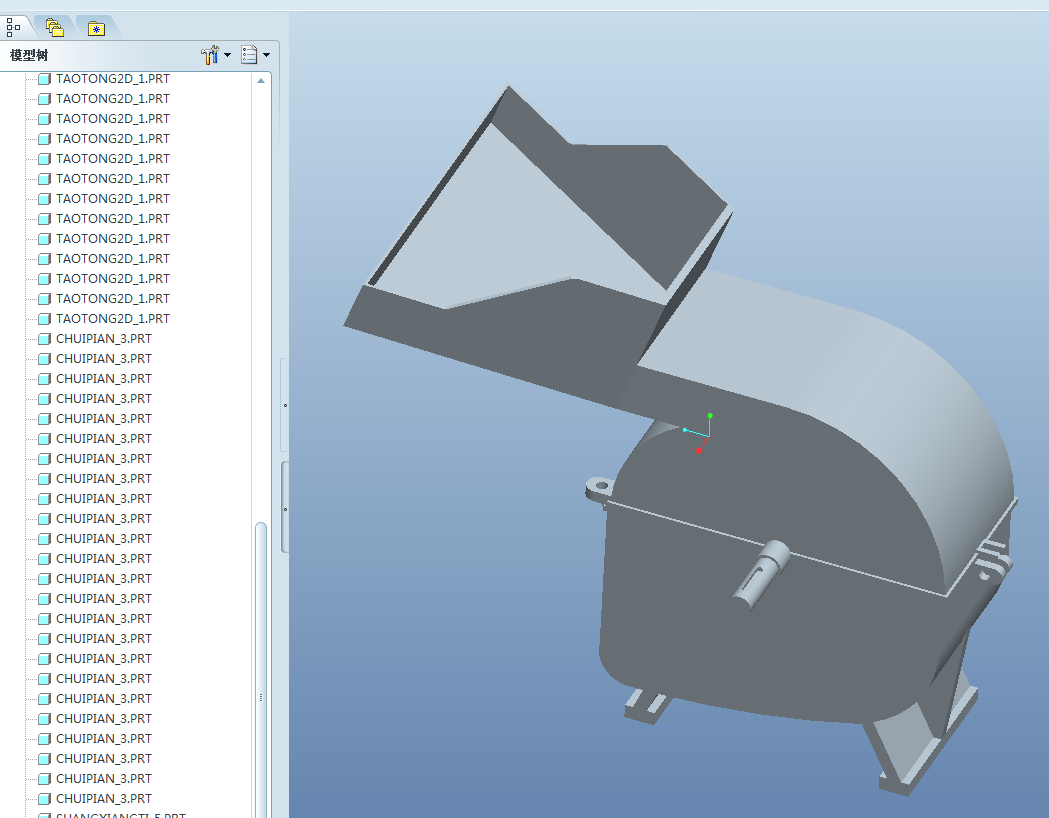

Proe三维图一份

摘  要

本次毕业设计是完成小型锤片粉碎机的设计。采用落料拉深、胀形整形、冲孔挤边工艺。设计中分析了粉碎机的构造及工作过程、粉碎机运动分析、粉碎机总体设计、传动系统设计，并绘制了pro/e零件图和装配图，同时绘制了CAD零件图和装配图。在粉碎机的设计中，本文对粉碎机的各个机构进行了运动学和动力学的详细计算，并对V带进行了严格的校核计算，确定了电机、联轴器和皮带等的具体参数。

关键词： 小型；锤片; 粉碎机；pro/e

目  录

摘  要 I

目  录 III

第一章  前言 1

1.1 引言 1

1.2 背景 1

1.3 要求 1

1.4 指导思想 2

第二章 粉碎机的总体方案与动力设计 3

2.1总体方案确定 3

2.1.1 粉碎室粉碎方案选择 4

2.1.2动力选择 5

2.2动力设计与参数确定 5

第三章 粉碎机各零件设计 8

3.1带轮方案设计 8

3.1.1 确定Pc 8

3.1.2 选择V带型号 8

3.1.3 带轮基准直径与带速验算 8

3.1.4 确定带长 和中心矩a 8

3.1.5 确定V带根数Z 9

3.1.6 确定单根V带预紧力 9

3.1.7 确定计算V带对轴的压力Q  9

3.1.8  V带轮的结构设计 10

3.2 轴设计 10

3.2.1 轴材料选择与热处理 10

3.2.2 估计轴的最小直径 10

3.2.3轴的结构设计及其按许用弯曲应力计算 11

3.3 锤片设计 15

3.3.1 锤片的设计思想 15

3.3.2 锤片选材与加工 16

3.4 其他装置 16

3.4.1 箱体 16

3.4.2 进料口、衬板、支撑架 17

3.4.3衬板 17

3.4.4支撑架 18

第四章 典型零件加工工艺设计与整机安装使用要点 19

4.1大轴的加工工艺设计 19

4.1.1 轴类零件的功用与结构 19

4.1.2 轴类零件的技术要求 19

4.1.3 轴类零件的材料和毛坯 19

4.2整机安装与使用要点 19

4.2.1 碎粉机工艺要求 19

4.2.2 粉碎机安装的注意事项 20

参考文献 21

致 谢 22
