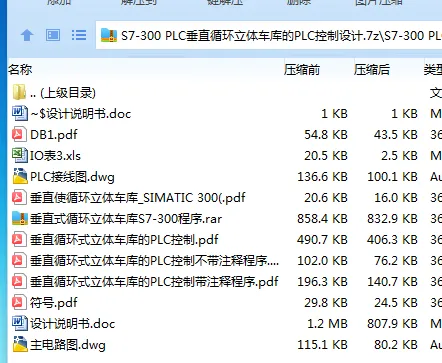

作品包括:

Word版说明书1份，共52页，约7300字

S7-300 PLC程序一份

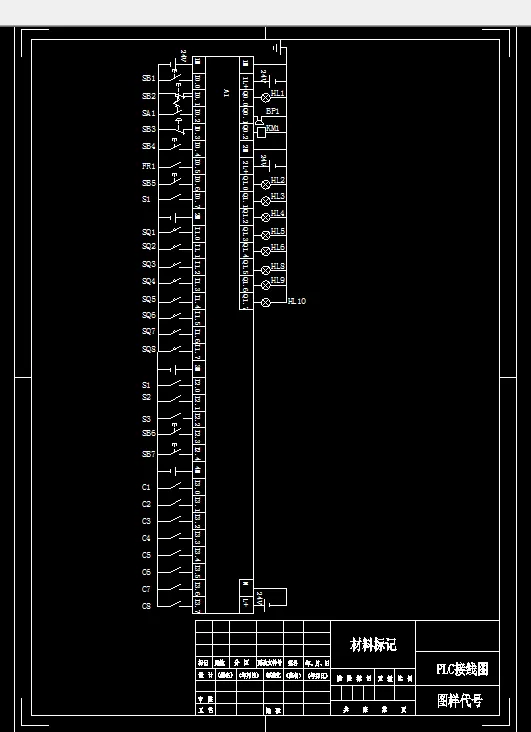

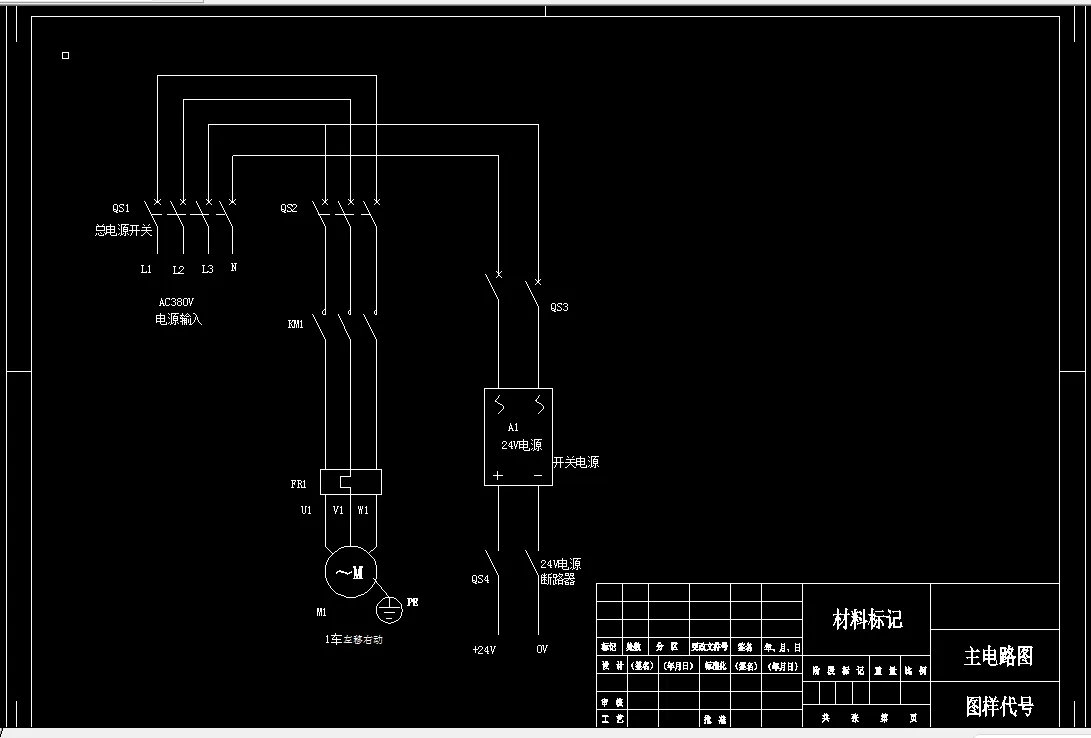

电气CAD图纸，2张

IO分配

摘要

随着我国汽车保有量的逐年增加，城市交通拥挤情况日益加剧，停车难的问题日益突出，尤其是居民小区，大型公共消费场所等，目前我国城市内大都采用平面式停车场，该种停车场占地面积大，设备复杂有效停车位置少，对人员车辆的保障性差，故建造立体车库，已势在必行，而立体车库以占地少，布局灵活，高效节能，是解决城市停车难的重要方式之一。

本设计是基于德国西门子S7-300 PLC控制系统，设计了一套8车位的垂直循环立体裤头。利用PLC控制来更好地对汽车进行管理，减轻了了工作人员管理停车场的工作量，也不会导致工作人员管理不当发生损失的情况，通过对PLC电气控制系统的控制要求分析，对PLC控制系统进行软硬件设计，并通过实验证明该系统简单、经济、运行可靠，具有很高的实用价值。

关键词：PLC,垂直循环式立体车库,控制系统

目录

目录 3

1 前 言 4

1.1 课题研究背景及意义 4

1.2 国内外现状 4

2  设计要求和原理分析 6

3  硬件设计 8

3.1 PLC型号的选择和确定 8

3.2 主电路设计 9

3.4 PLC输入和输出地址分配表 10

3.5 PLC接线图 11

4  程序设计 14

4.1   PLC 内部使用地址分配 14

4.2 流程图 15

4.3 PLC梯形图 15

4.4 PLC语句表程序 27

第五章 仿真测试 45

结束语 50

参考文献 51

致 谢 52
