作品包括:

Word设计说明书1份，共44页，约12000字

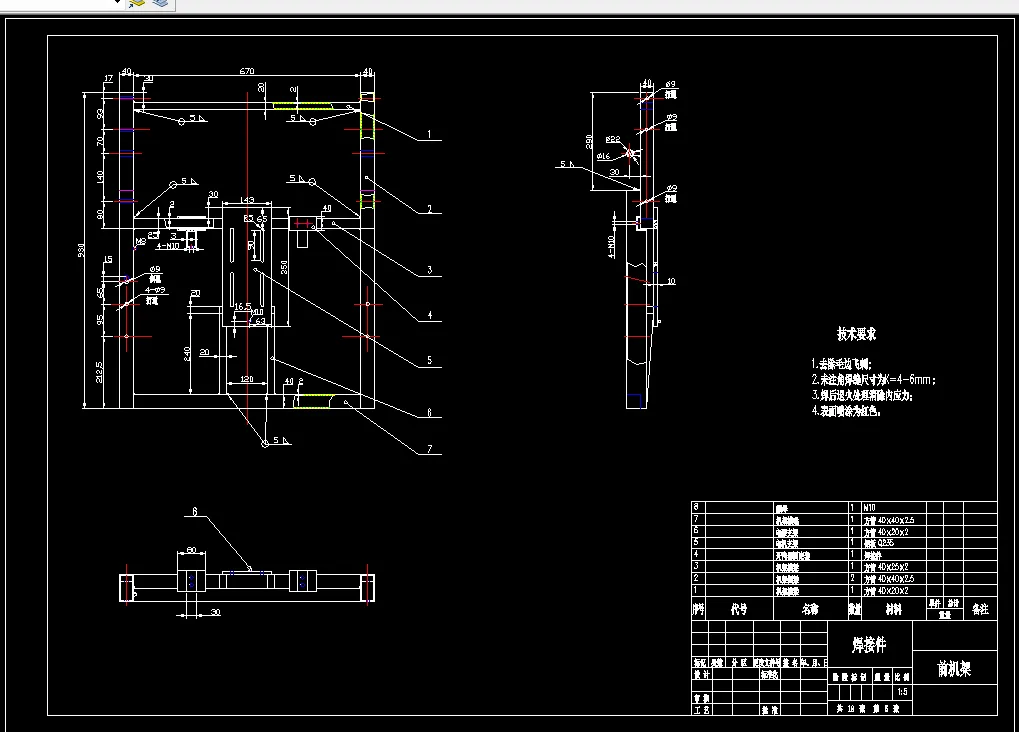

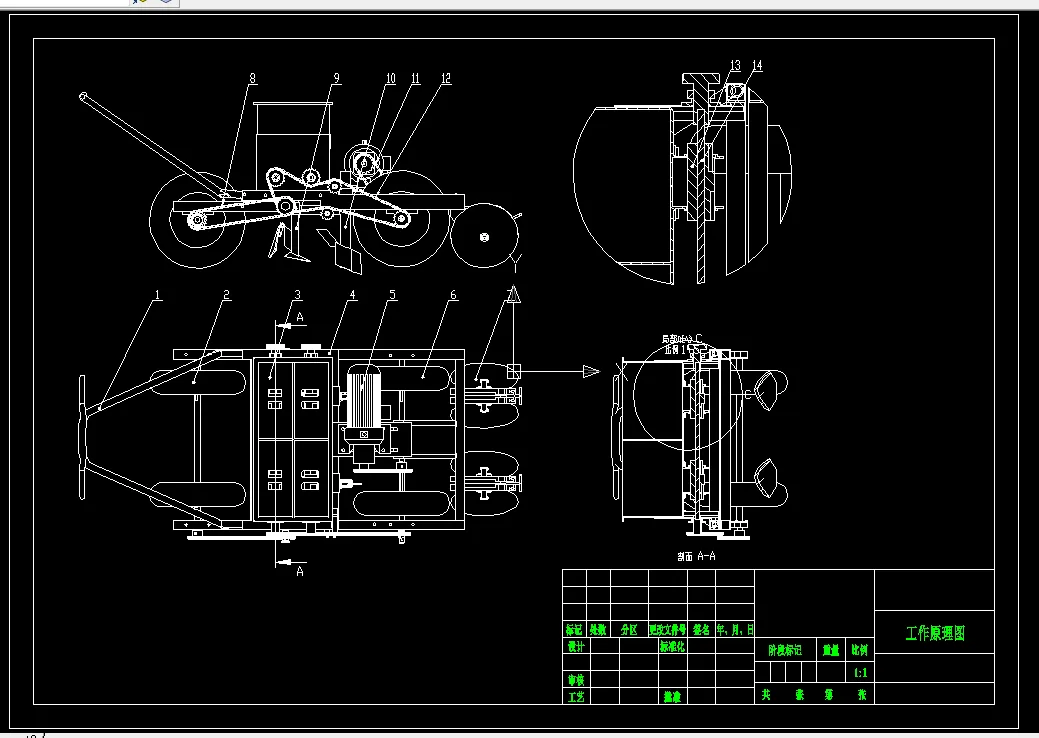

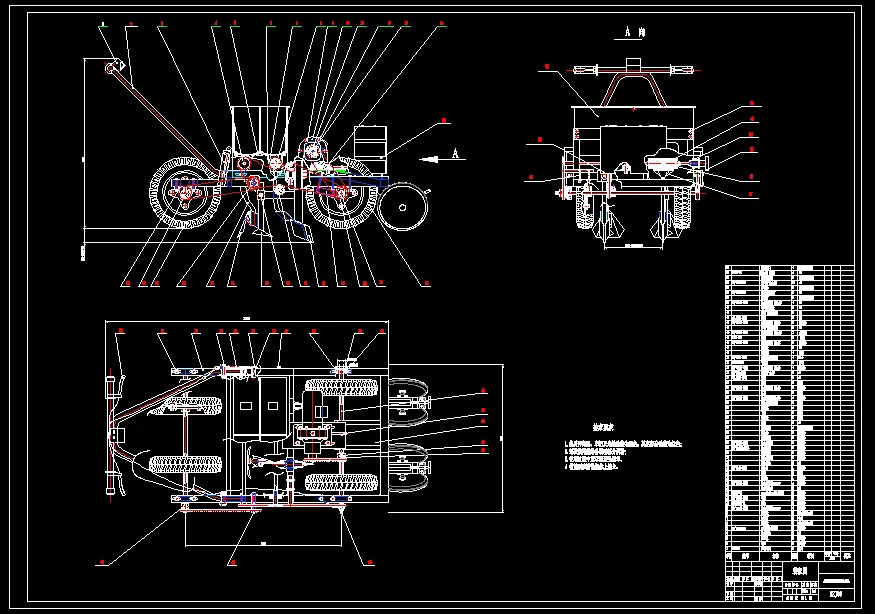

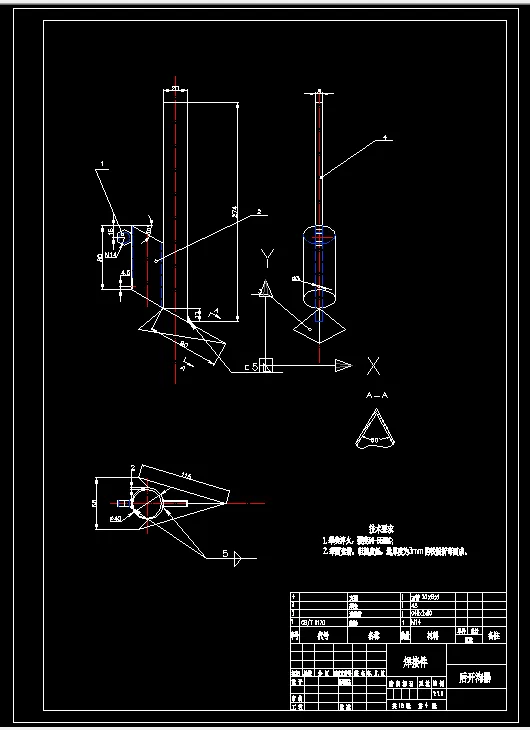

CAD版本图纸，共18张

SW三维图一套

摘要

目前，我国林果业发展迅速，农机补贴政策强烈倾向于果园机械，这为果园机械的研发提供了良好的发展机遇。近年来，受缺水等因素影响，我国林果种植面积迅速扩大，合理施肥是保证果园产量高、稳、优质的重要措施。

果园施肥机械化是指果园的开沟、施肥、覆土等作业过程。果园施肥机的研发应该是多功能的，具有切碎（可调深度）、可调精准施肥、覆土、镇压等多种功能。

通过调研，本文提出开发一种开沟、施肥、覆土功能于一体的果园有机肥深施作业机，通过对其动力方案的确定，拟定总体的结构方案，然后对其传动系统进行设计与校核，然后对开沟、镇压、覆土等关键零部件进行设计，最终通过Solidworks对其绘制三维模型，从而促进果园种植业快速发展。

关键词：果园；开沟施肥；有机肥；覆土；Solidworks

目录

摘要 I

Abstract II

第1章 绪论 1

1.1 引言 1

1.2 果园施肥机械 1

1.2.1 穴施肥机械 2

1.2.2 撒肥机械 3

1.3 国内外研究现状 4

1.3.1 国外研究现状 4

1.3.2 国内研究现状 4

1.4 本文研究内容 5

第2章 施肥机的总体方案设计 6

2.1 施肥方法 6

2.2 技术条件 7

2.2.1 设计要求 7

2.2.2 设计参数 8

2.3 动力方案选择 8

2.4 设计主参数确定 9

2.5 总体结构方案及工作原理 9

2.5.1 工作过程 9

2.5.2 组成结构 10

第3章 施肥机的传动系统设计 11

3.1 传动原理简图和动力传递路线图 11

3.1.1传动原理简图 11

3.1.2动力传递路线图 11

3.2 电机选择及链轮设计 11

3.2.1电机总功率确定 11

3.2.2电机的选择 12

3.2.3 传动比确定 13

3.2.4 链轮选择及设计计算 14

3.2.5 确定地轮轴和排肥轴间传动 16

3.2.6 中间轴和后轴齿数的确定 16

3.2.7 链轮校核计算 17

3.3 地轮轴设计 18

3.3.1 轴的结构设计 18

3.3.2 轴强度的校核 18

3.4 键的校核 23

3.5 销的校核 23

3.6 轴承的校核 24

第4章 关键零部件设计与计算 25

4.1 肥箱设计 25

4.2 开沟器设计及校核 25

4.2.1 开沟器的设计要求 25

4.2.2 开沟器的结构设计 26

4.2.3 开沟器的强度校核 26

4.3 排肥器的结构设计 27

4.4 镇压轮与地轮设计 28

4.4.1 结构设计 28

4.4.2 轮子滚动阻力计算 28

4.5 机架设计 29

4.6 覆土器设计 29

4.7 施肥机的使用与调整 30

第5章 基于Solidworks的果园施肥机建模 31

5.1 Solidworks简介 31

5.2 果园有机肥施肥作业机的建模 31

5.2.1 零部件的模型建立 31

5.2.2 果园有机肥施肥作业机 32

总结 33

参考文献 34

致谢 36
