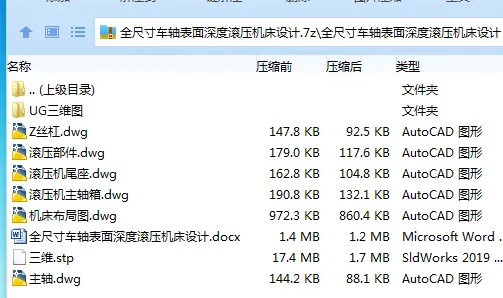

作品包括:

Word设计说明书1份，共42页，约14000字

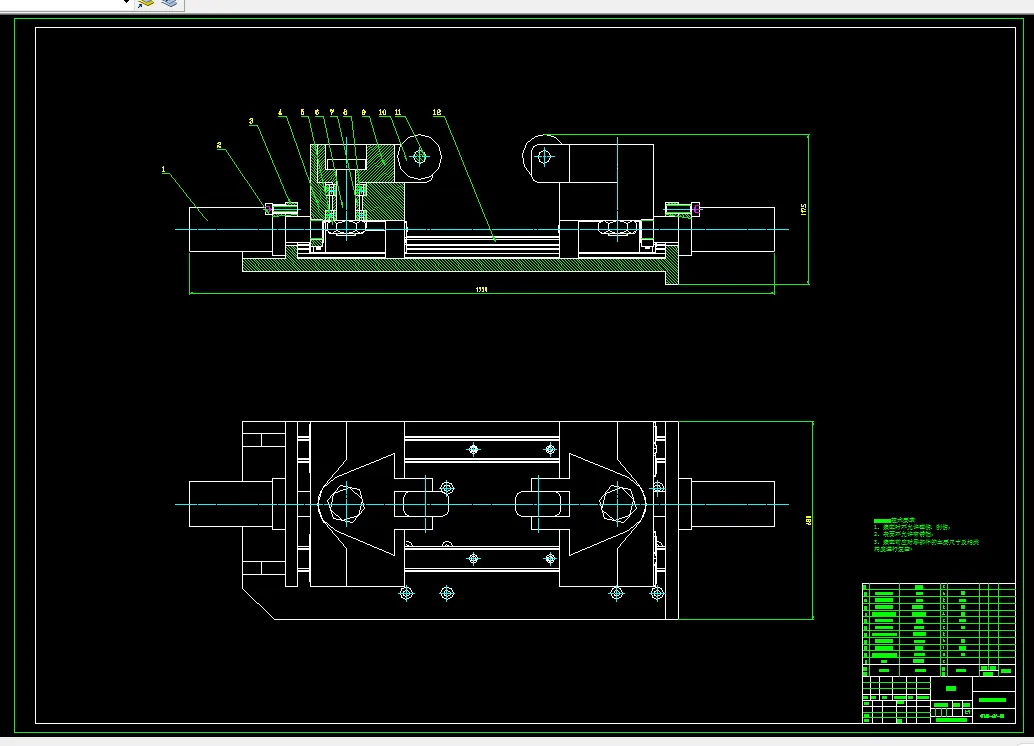

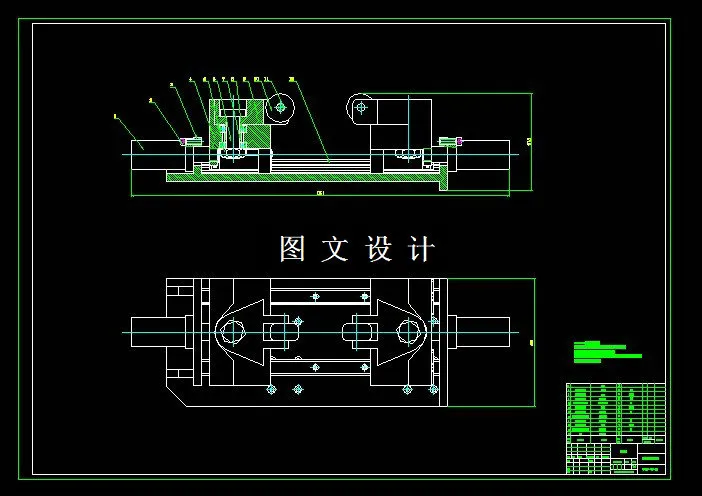

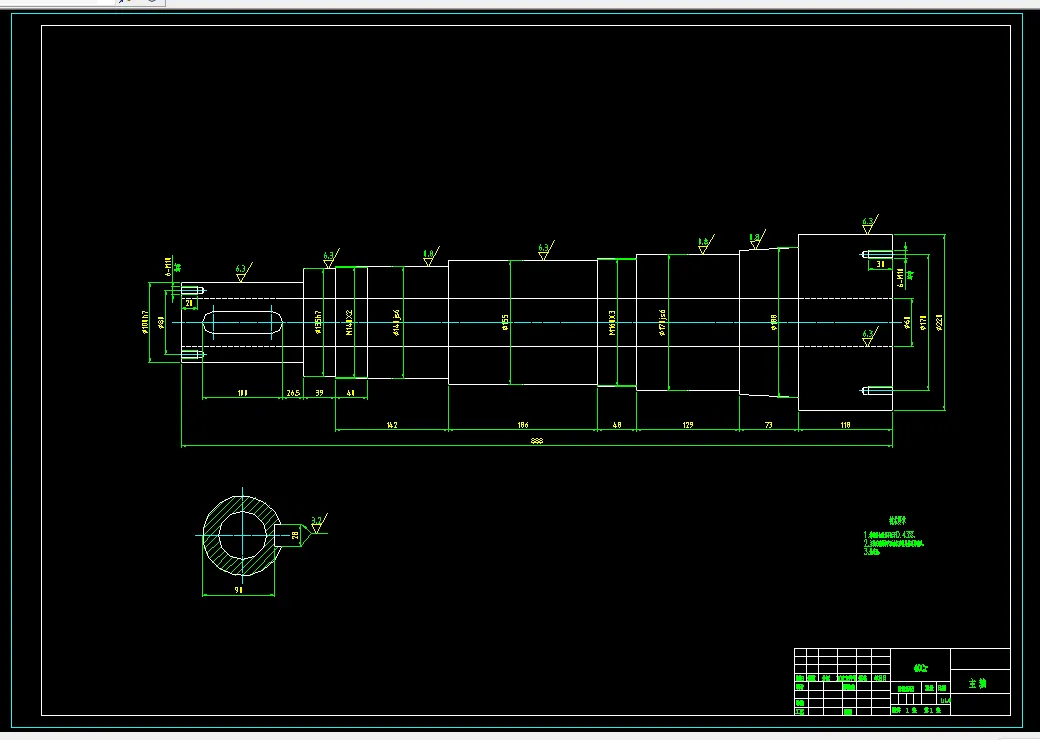

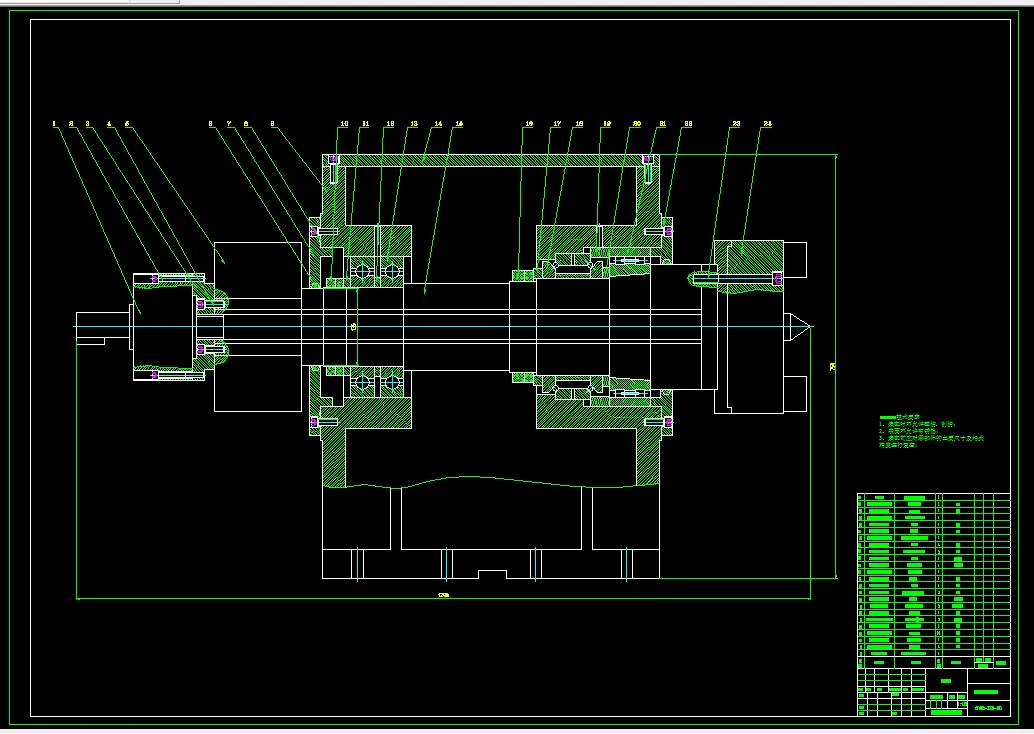

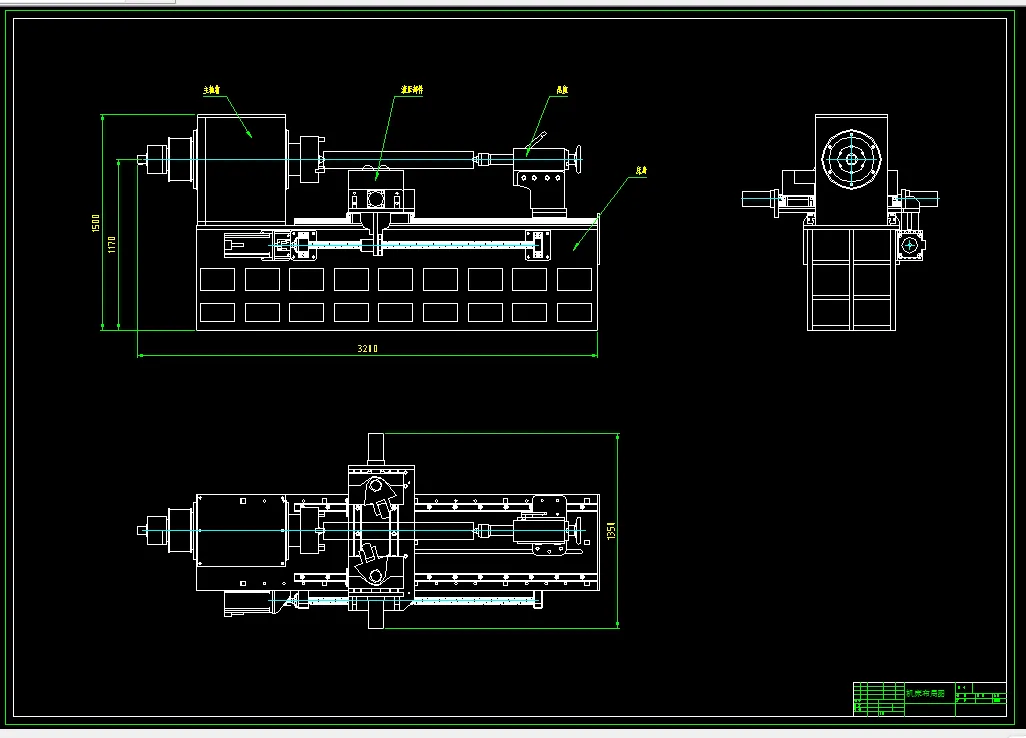

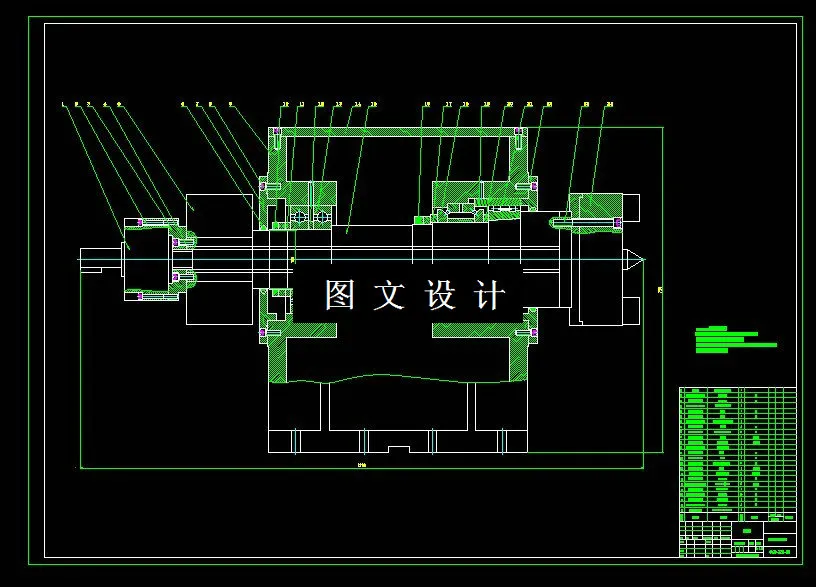

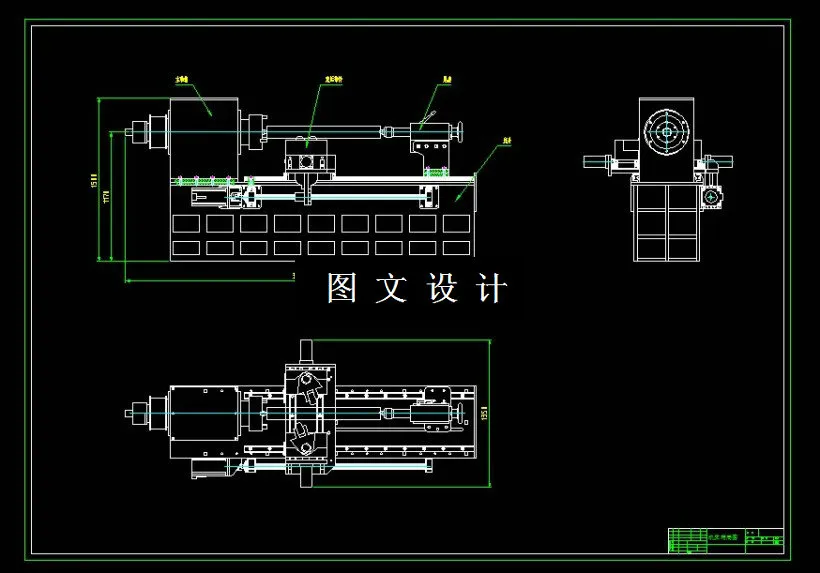

CAD版本图纸，共6张

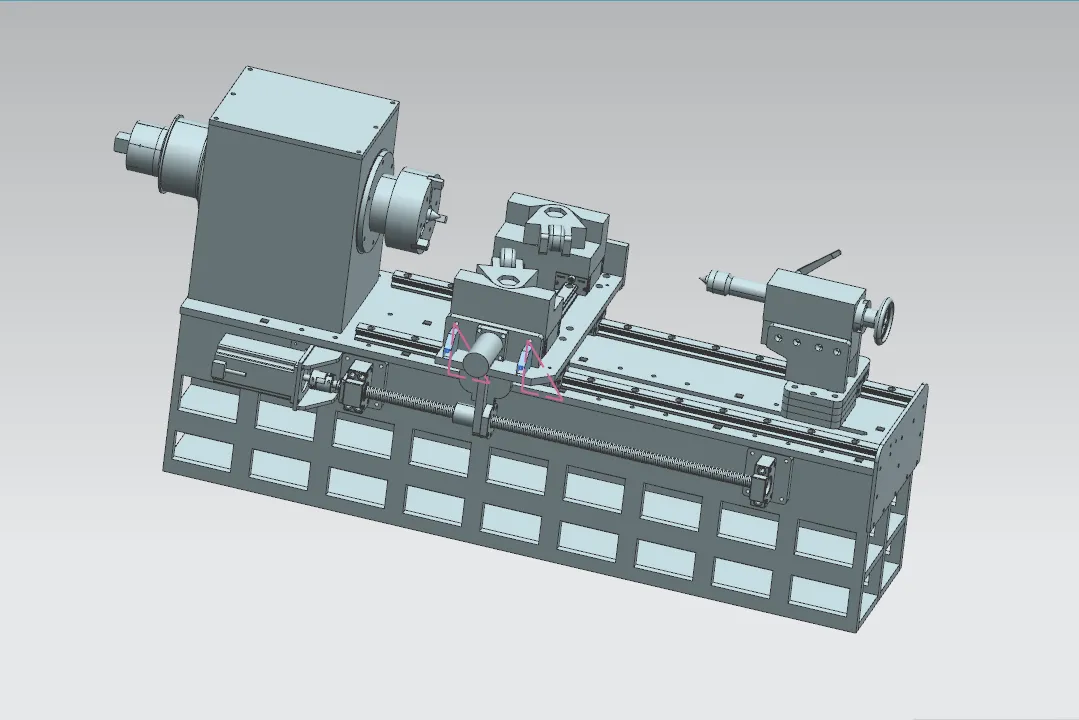

UG三维图一套

STP三维总图一份

摘要

本文通过对全尺寸车轴表面深度滚压机床的分析与设计，让我们了解了全尺寸车轴表面深度滚压机床，为深入研究活塞杆冷拉专用机床奠定了基础。分析了车轴滚压机床组成和工作原理，系统地分析了车轴滚压机床的组成和重要零部件结构，进行了车轴表面深度滚压机床整体传动设计。在对车轴表面深度滚压机床分析设计以及计算中，自己的机械设计能力取得了实质性进展。

关键词：滚压；机床；机械设计；传动系统

目录

摘要 I

Abstract II

第1章 绪论 1

1.1研究的背景和意义 1

1.2 国内外发展现状2

1.3 滚压技术的发展 3

1.4研究的内容和方法 4

1.5本章小结 4

第2章 全尺寸车轴表面深度滚压机床整体设计 6

2.1车轴结构 6

2.2机床整体结构设计 6

2.3装夹结构设计 7

2.3.1机床的运动布局 7

2.3.2装夹结构的确定 8

2.4主轴箱结构设计 8

2.5床身结构设计 9

2.6尾座结构设计 10

第3章 重要零部件设计校核 12

3.1主轴电机计算 12

3.2主轴设计计算 13

3.2.1 轴径估算 13

3.2.2轴的强度校核 13

3.3 直线导轨的参数确定 16

3.4 Z轴丝杠的设计 18

3.4.1 计算滚珠丝杠螺母副的轴向负载力 18

3.4.2 滚珠丝杠的导程与直径估算 18

3.4.3滚珠丝杠螺母副的承载能力校荷 20

3.4 丝杠电机的计算 23

3.5联轴器和键的设计 27

3.6轴承的设计计算 28

第4章 液压系统设计 30

4.1 液压阀选用 30

4.2液压系统设计 31

第5章 总结和展望 34

5.1设计总结 34

5.2未来展望 34

致谢 36

参考文献 37
