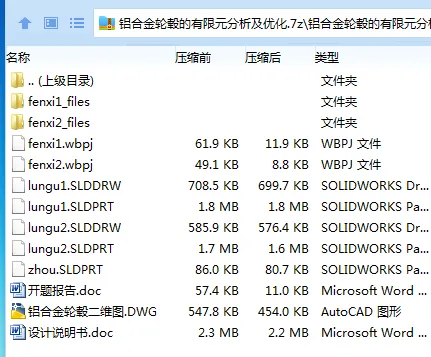

作品包括:

Word版设计说明书1份，共19页，约5500字

开题报告一份

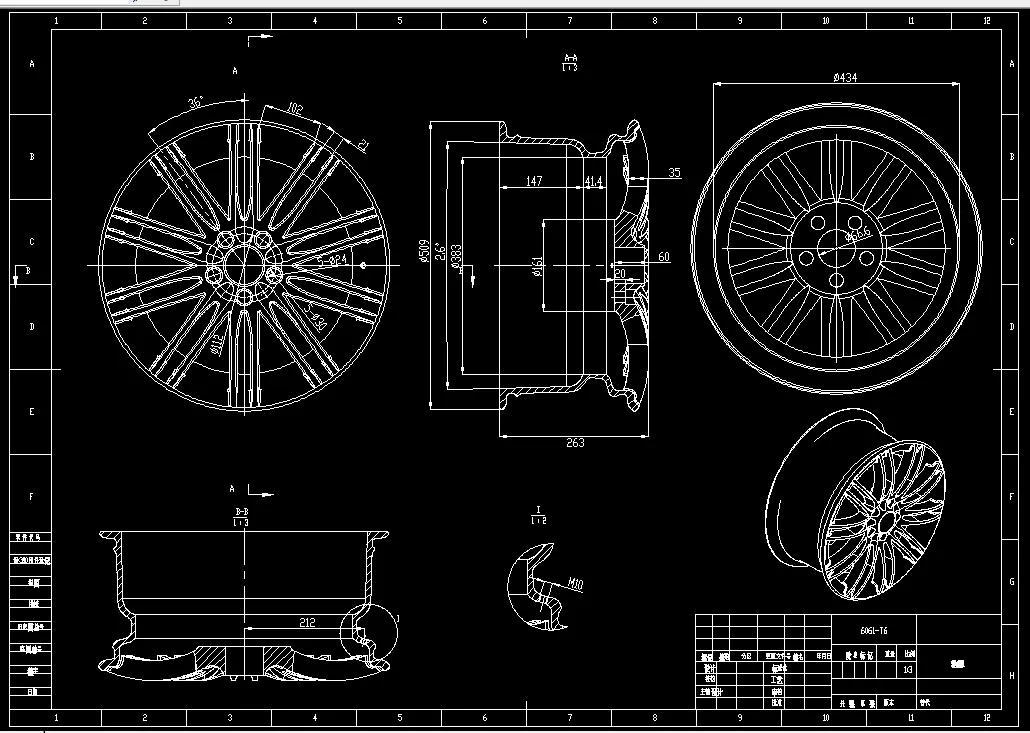

CAD版本图纸，共1张

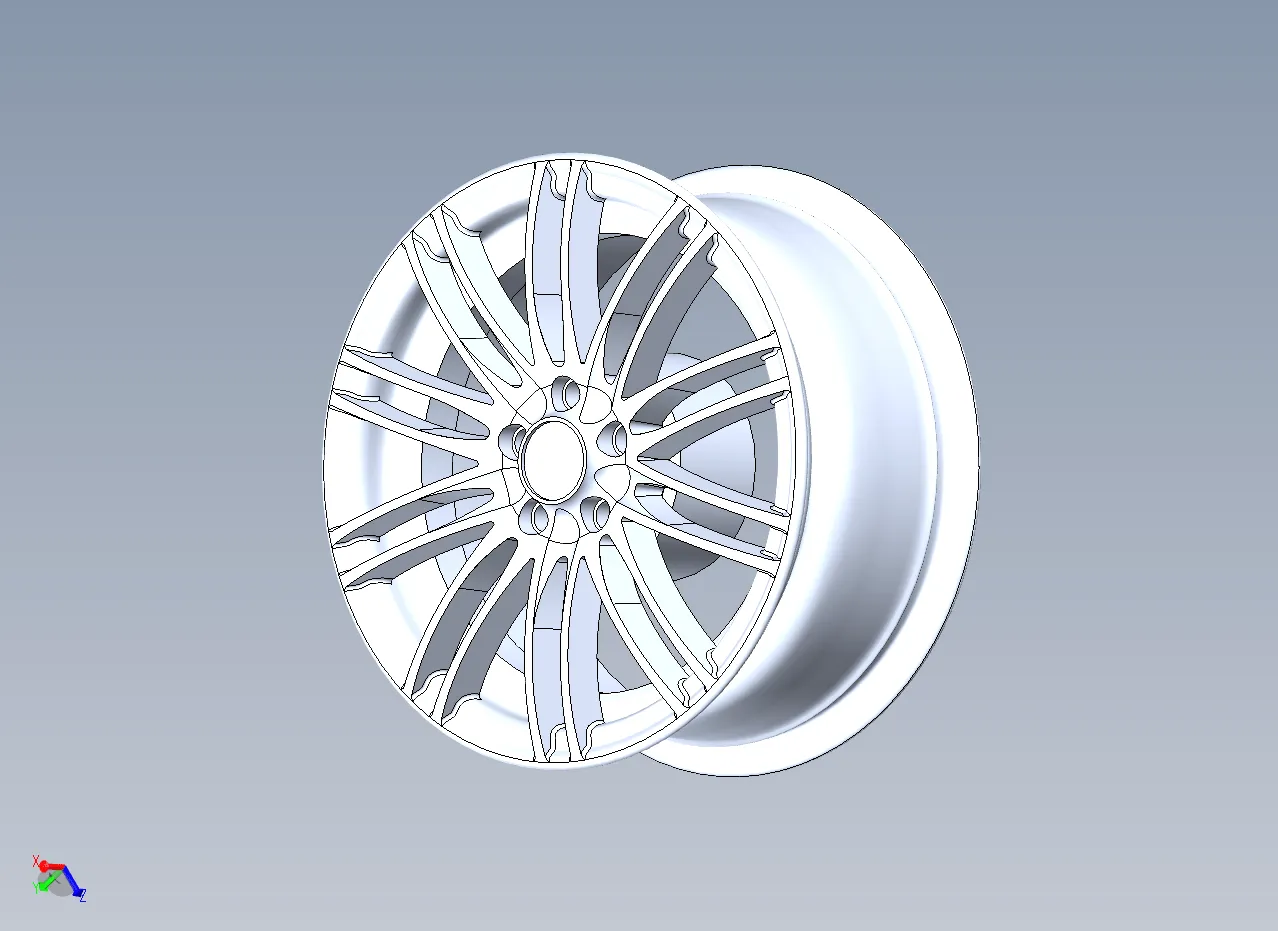

SW三维图一套

有限元分析文件一份

摘  要

本文主要针对宝马530Li家用轿车的轮毂进行设计，该轮毂为19寸、轮胎型号为275/35R19，速度等级Y(300km/h)。通过Solidworks软件对轮毂进行三维建模，然后将轮毂三维模型导入到ANSYS中，根据查阅资料以及实际使用情况，该轮毂的材料选用标准铸造铝合金6061-T6。

通过ANSYS分析动态弯曲疲劳测试、动态径向疲劳测试，得出设计中的不足之处，得出轮毂的薄弱区域，对该区域进行强化设计，增加外圆面的壁厚，将尺寸R217mm修改成R212mm，等于壁厚增加了5mm；将尺寸R191.6mm修改成R186.6mm，同样是增加了壁厚5mm；将轮毂法兰盘面厚度尺寸11.95mm修改成20mm。然后重新分析校验合格。

关键词：轮毂；Solidworks；ANSYS；分析；优化

目  录

1绪论 1

1.1研究现状 1

1.2研究意义 1

1.3研究内容 2

2 基于Solidworks的轮毂三维建模 3

3基于ANSYS的有限元分析 6

3.1 导入Solidworks三维模型 6

3.2 选取材料 6

3.3 划分网络 8

3.4 分析设置 9

3.4.1 标准地球重力设置 9

3.4.2 热条件设置 9

3.4.3 圆柱形支撑设置 9

3.4.4压力设置 10

3.4.5旋转角速度设置 10

3.5 分析结果 10

4 轮毂的优化设计 11

4.1 优化尺寸 11

4.2 优化后分析 11

总结 13

致谢 14

参考文献 15
