作品包括：

Word版说明书1份，共28页，约7400字

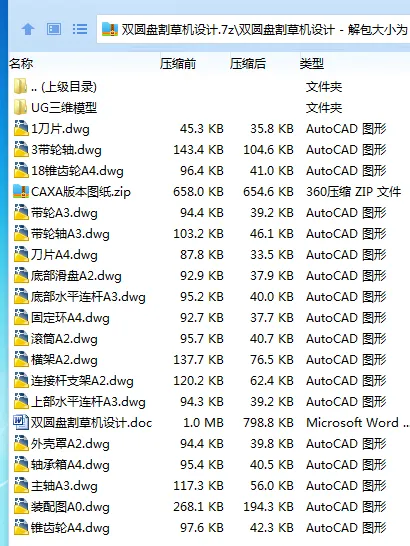

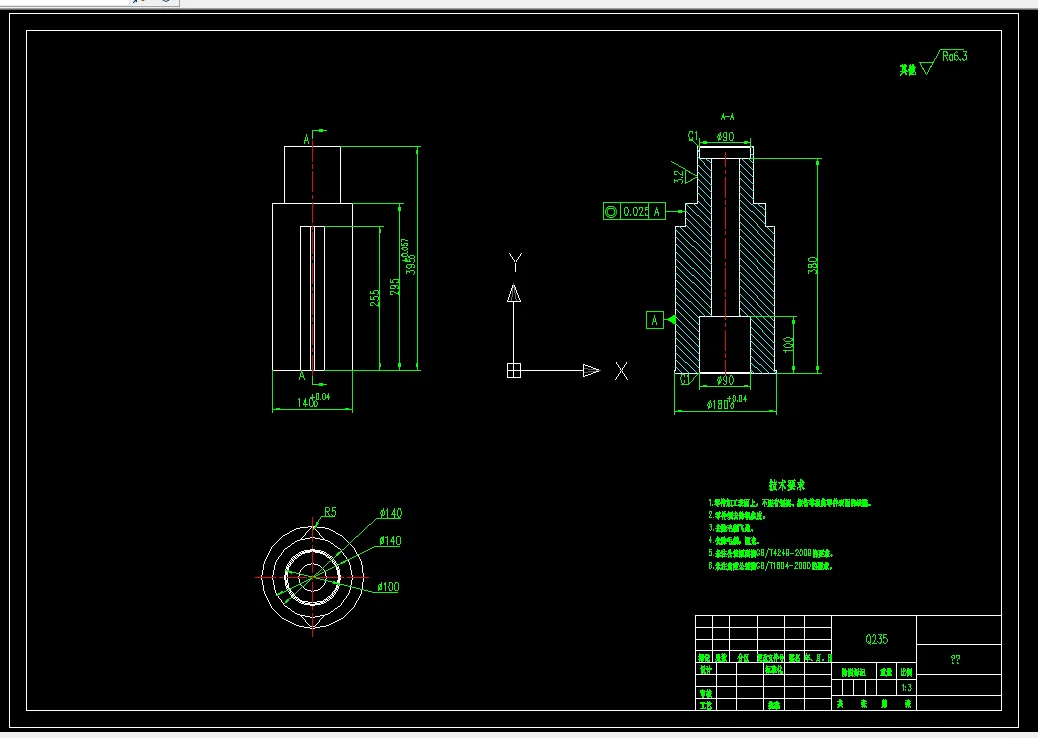

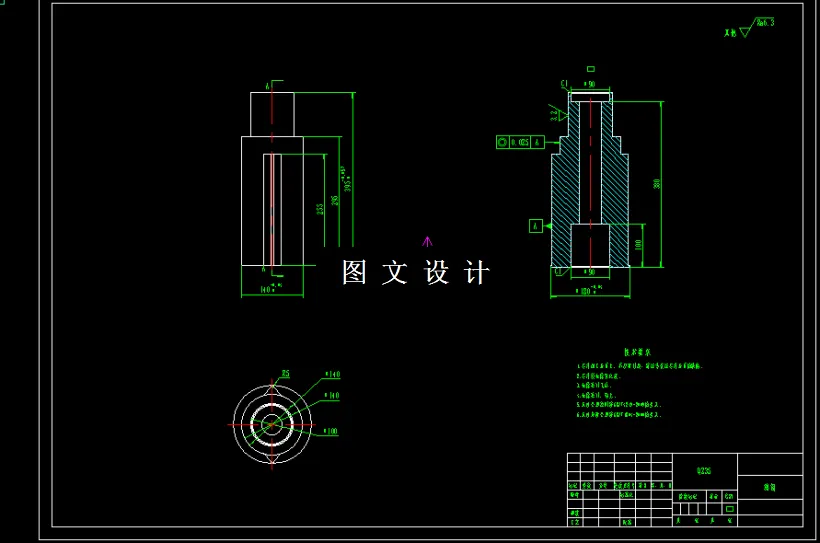

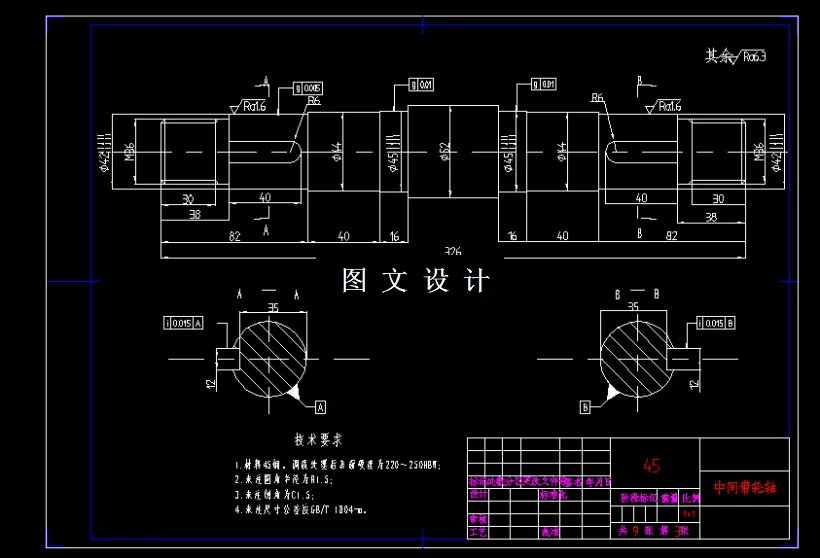

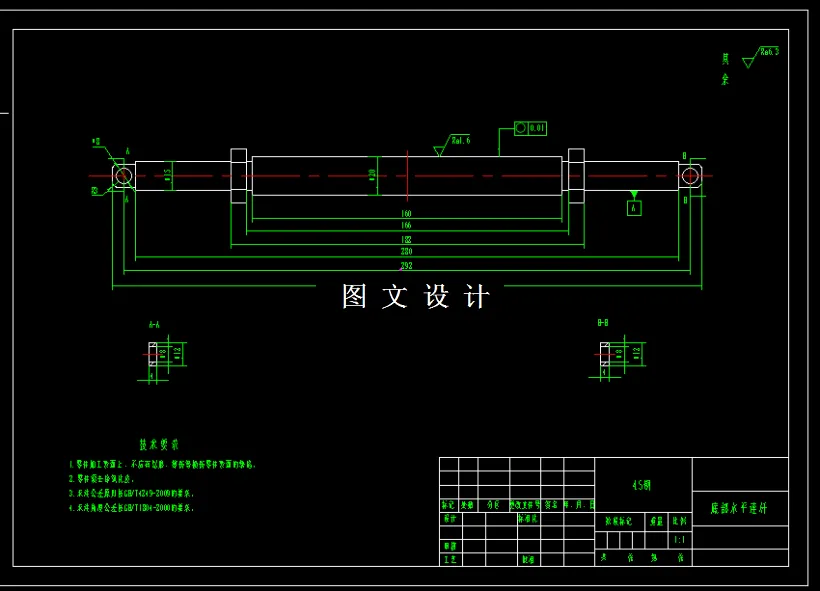

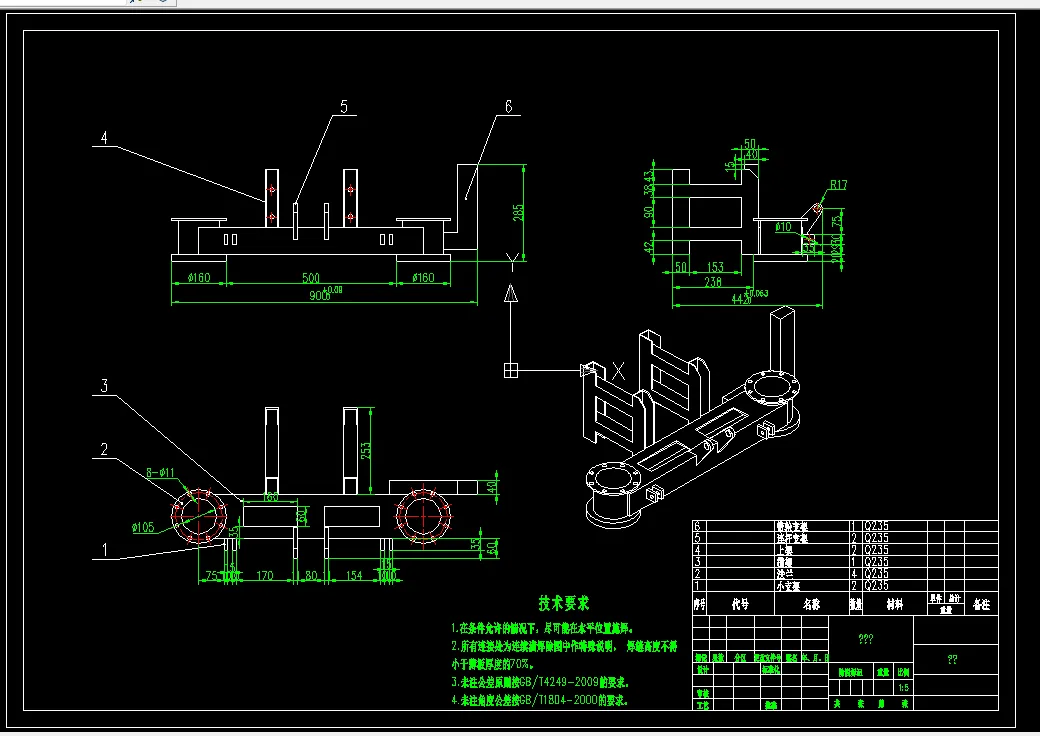

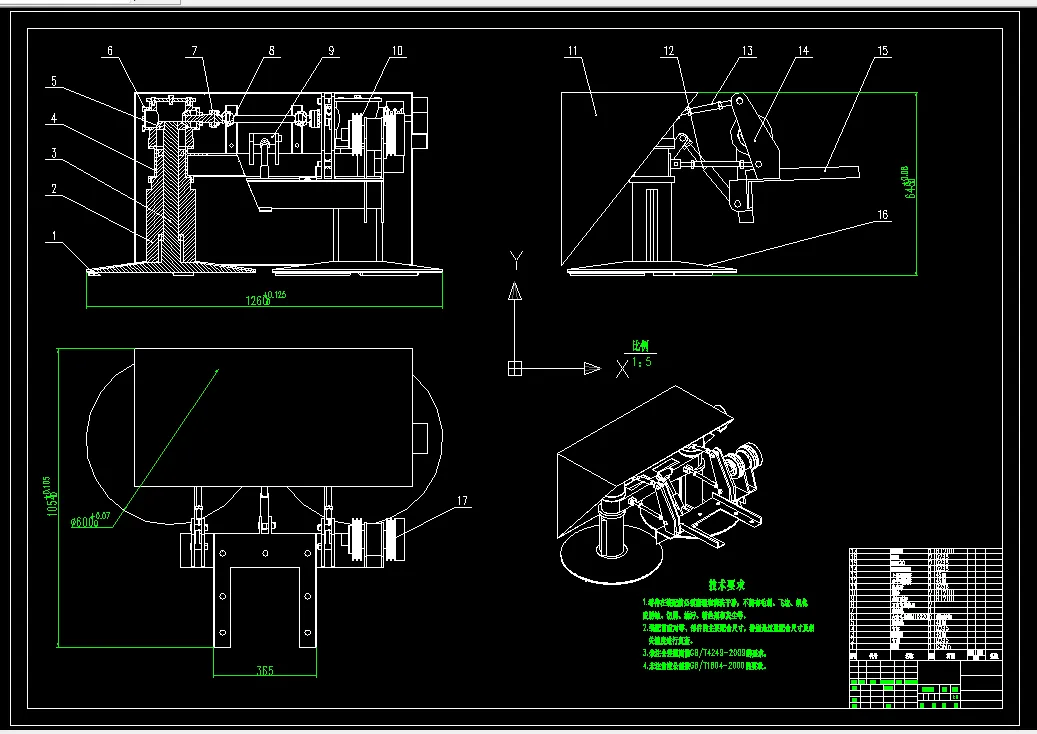

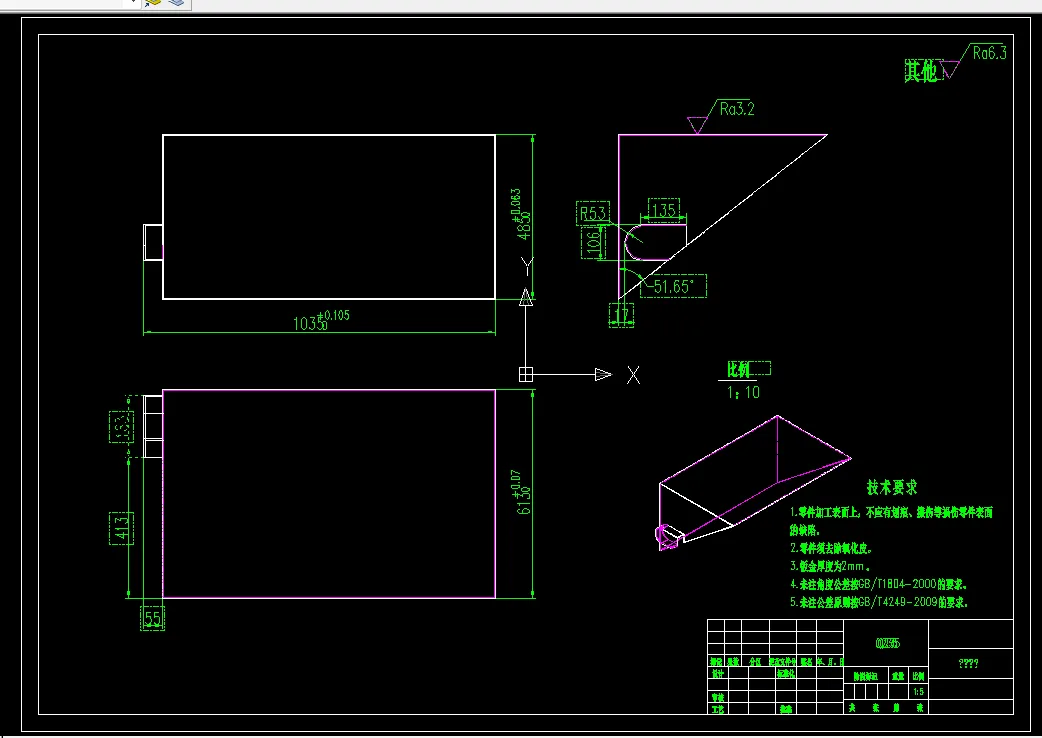

CAD版本图纸，共18张

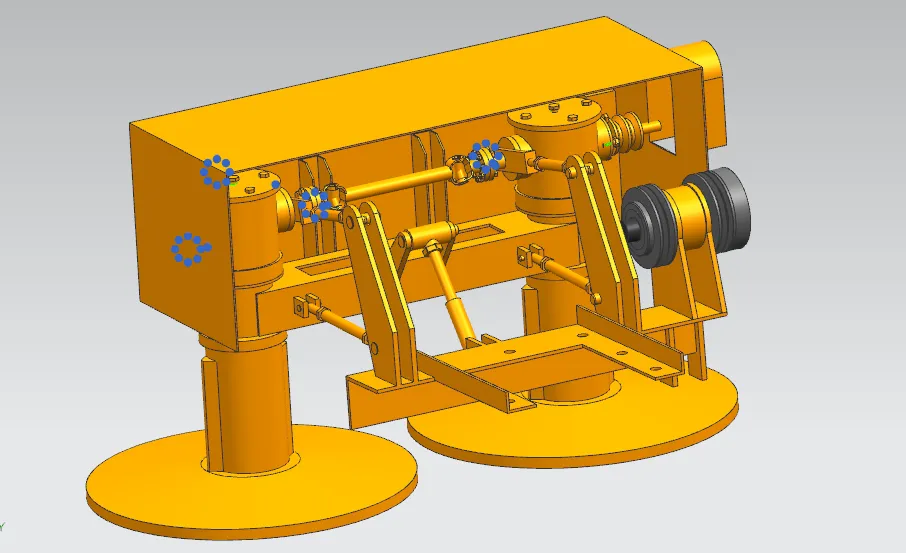

UG三维图一套

摘要

本文聚焦于双圆盘割草机的设计。对双圆盘割草机的研究背景、意义及国内外现状，凸显了该研究的重要性和实用性进行了概述。详细阐述了总体方案设计，动力由拖拉机飞轮传递，机具皮带轮布置在两个齿轮箱中间，两个皮带轮处在同一个平面内，结构更紧凑。描述了割草机的工作原理、主要技术与性能参数，并利用虚拟建模进行了初步构思和展示。重点在于结构设计计算部分，其中深入探讨了带传动部分、锥齿轮、轴的设计以及V带轮的设计要求；锥齿轮设计方面，进行了精确的齿面接触强度和齿根弯曲强度的校核；轴的设计也经过了严格的计算和校核，以确保其稳固性和耐用性。通过本篇论文，希望可以为双圆盘割草机的进步提供进一步的实践和理论支撑，推动实现割草机械的技术进步。

关键词：割草机；三维建模；UG

目    录

1.1  课题的背景及意义 1

1.2  国内外研究现状 2

1.2.1国内研究现状 2

1.2.2  国外研究现状 3

1.3 目前存在的问题 5

1.4  论文主要内容 6

2.1双圆盘割草机工作原理 7

2.2 主要技术与性能参数 8

2.3  虚拟建模 9

2.3.1 切割器建模 9

2.3.2 传动系建模 10

2.3.3 机架主梁建模 10

2.3.4 装配建模 11

2.4 本章小结 11

3.1 带传动部分的设计 13

3.1.1 V带轮设计的要求 13

3.1.2带轮的材料 13

3.1.3 V带轮的结构尺寸 13

3.1.4 V带轮的传动设计 13

3.2 锥齿轮设计及校核计算 16

3.2.1 齿轮材料的选择 16

3.2.2 齿轮精度等级的选择 16

3.2.3 按齿轮齿面接触强度设计 16

3.2.4 按齿轮齿根弯曲强度校核 19

3.3 轴的设计及校核计算 21

3.4 本章小结 22

4  结论 23

5  展望 24

参  考  文  献 26
