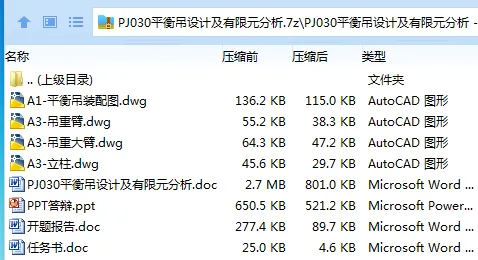

作品包括:

Word版说明书1份，共54页，约11000字

任务书一份

开题报告一份

PPT答辩一份

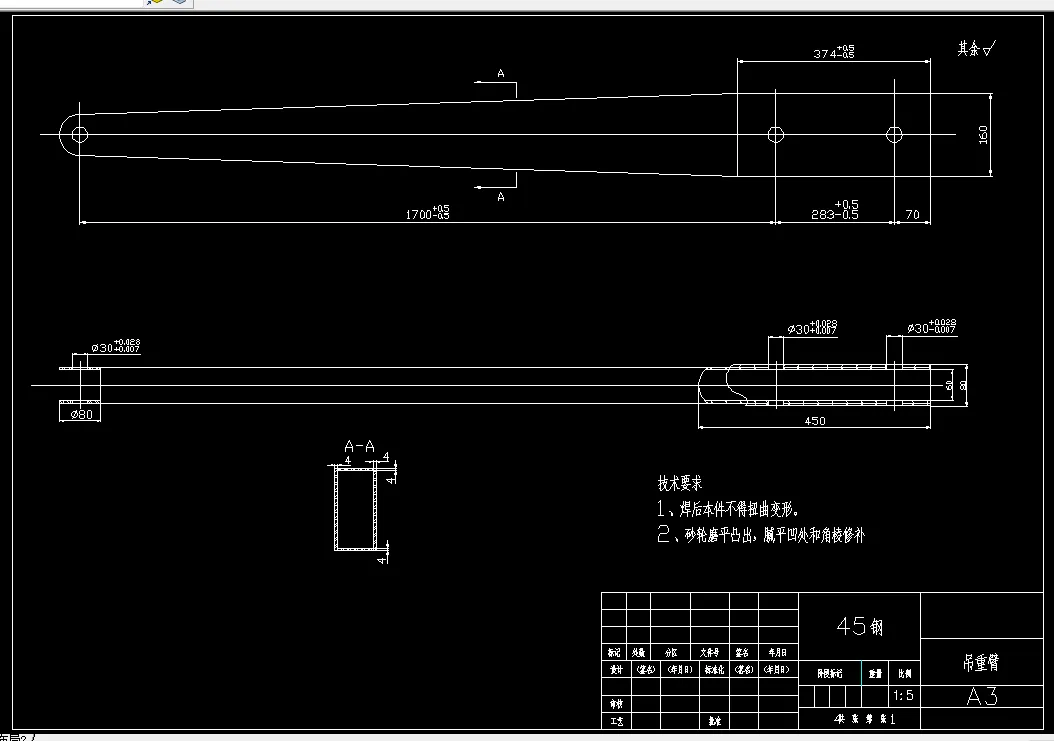

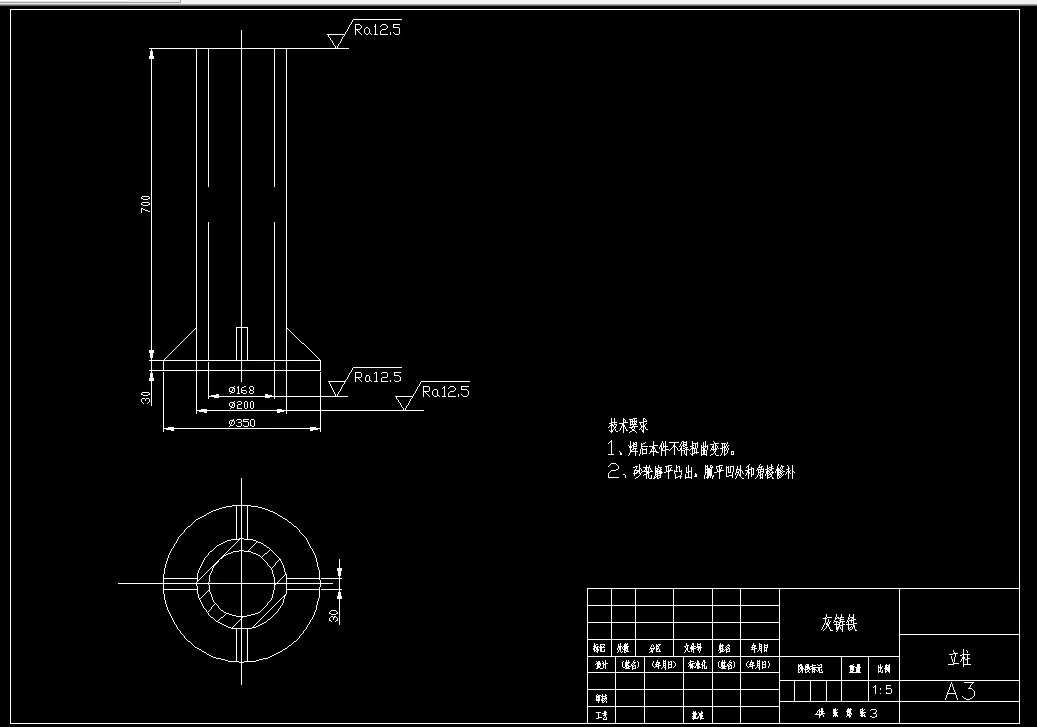

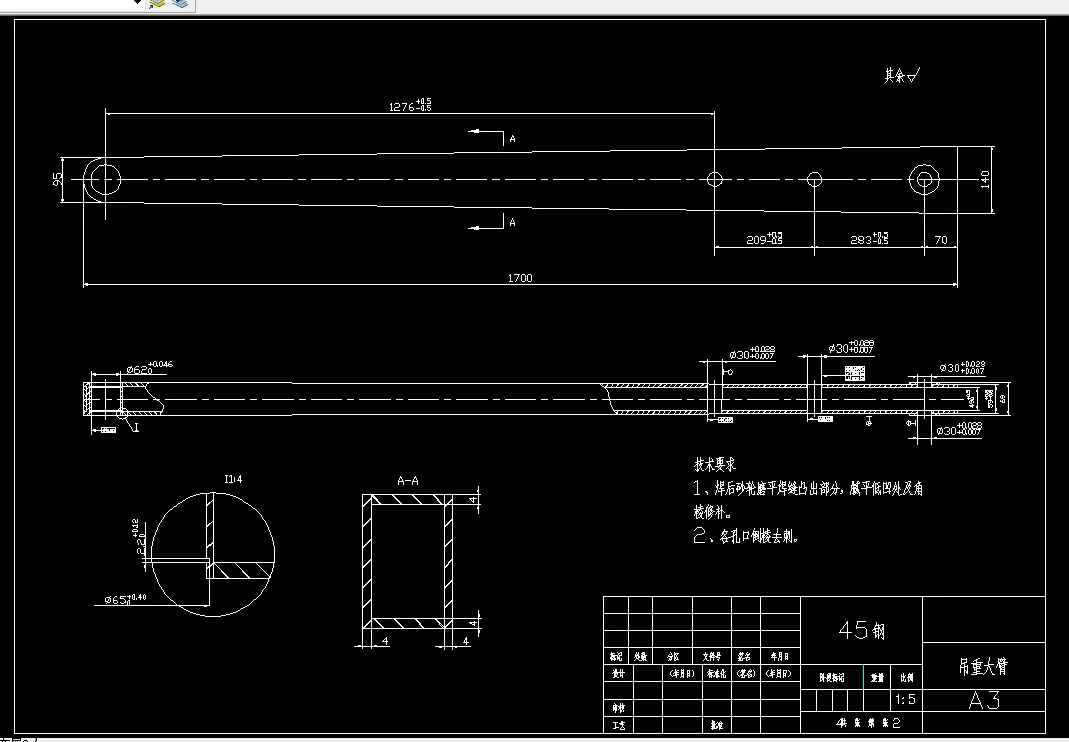

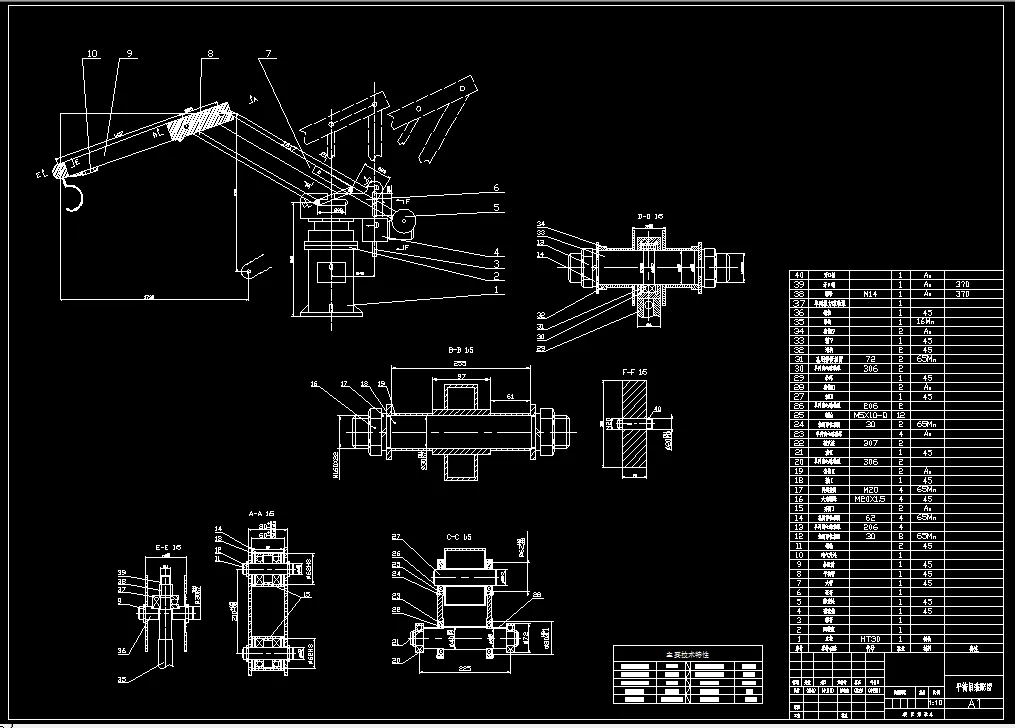

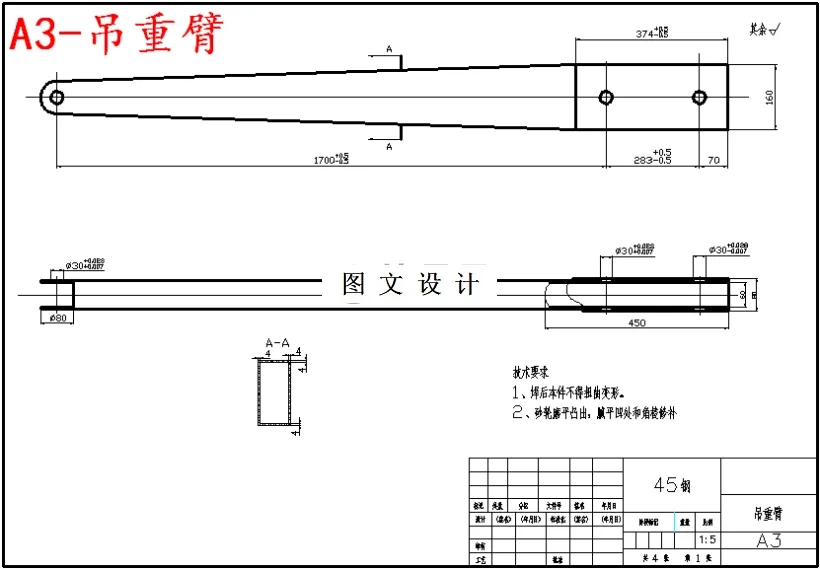

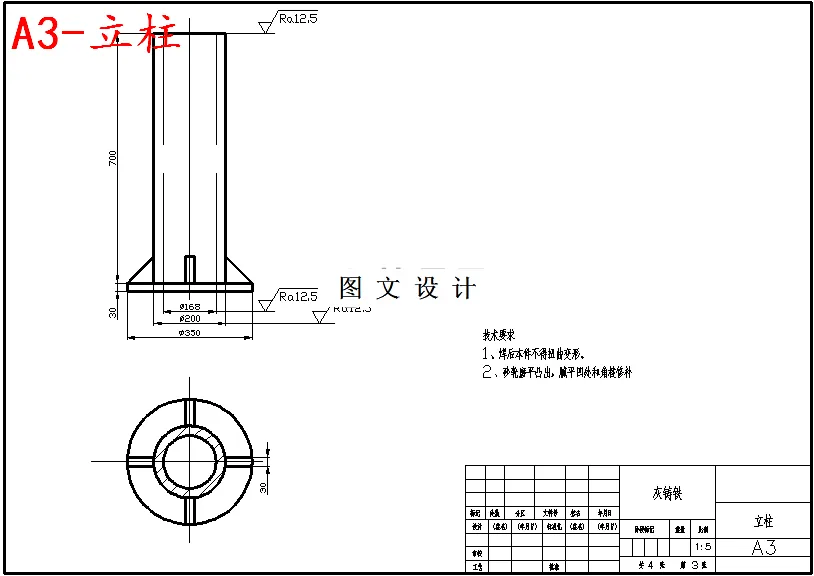

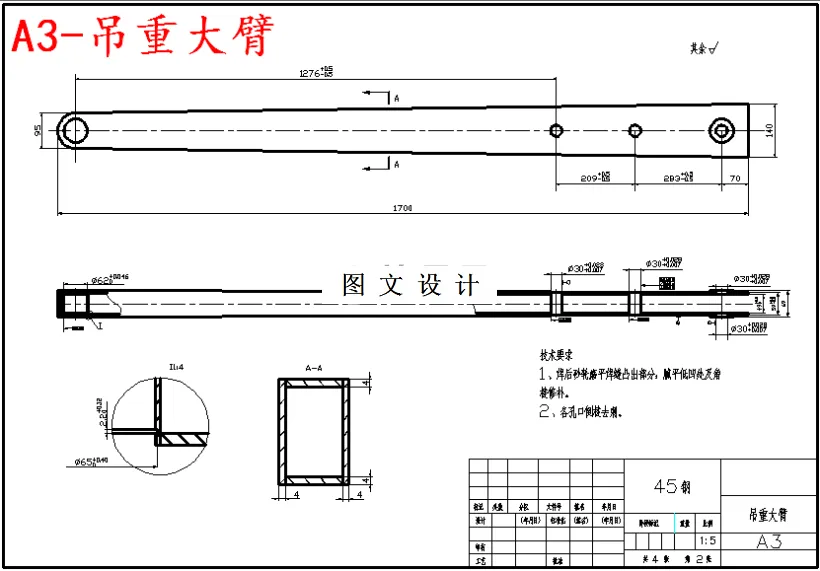

CAD版本图纸，共4张

摘  要

本次设计对PJ平衡吊进行结构设计，首先分析了平衡吊的运动及随遇平衡原理，确定采用四杆机构，并对各个杆件和配重进行了设计。其次设计了平衡吊的升降机构，减速传动部分，电机、机身立柱、平衡吊吊钩和销轴，最后利用有限元分析方法对起吊销轴进行了校核验算。

关建词:  平衡吊；设计；有限元分析
