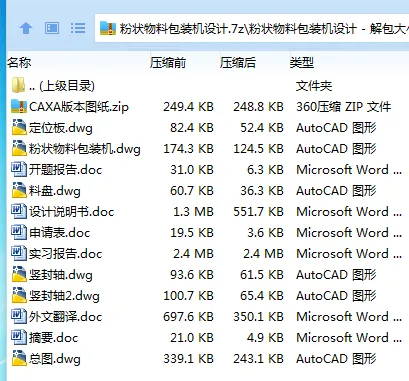

作品包括：

Word版设计说明书1份，共37页，约13000字

外文翻译一份

开题报告一份

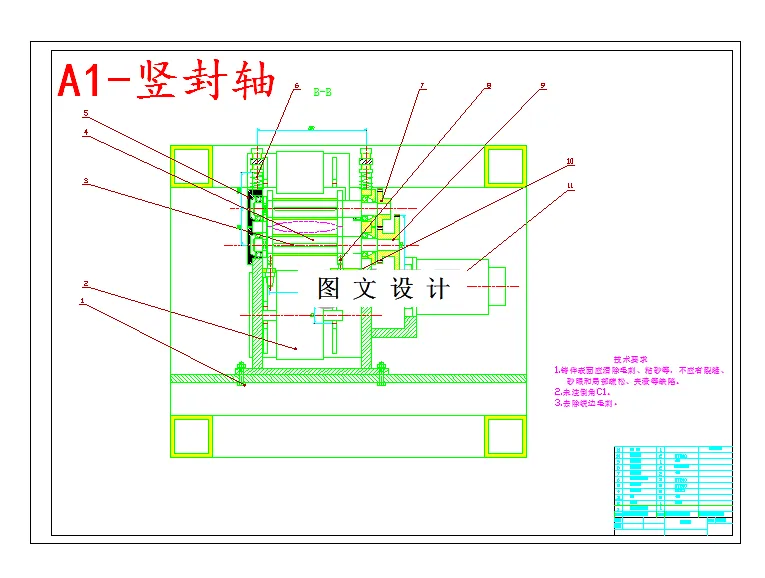

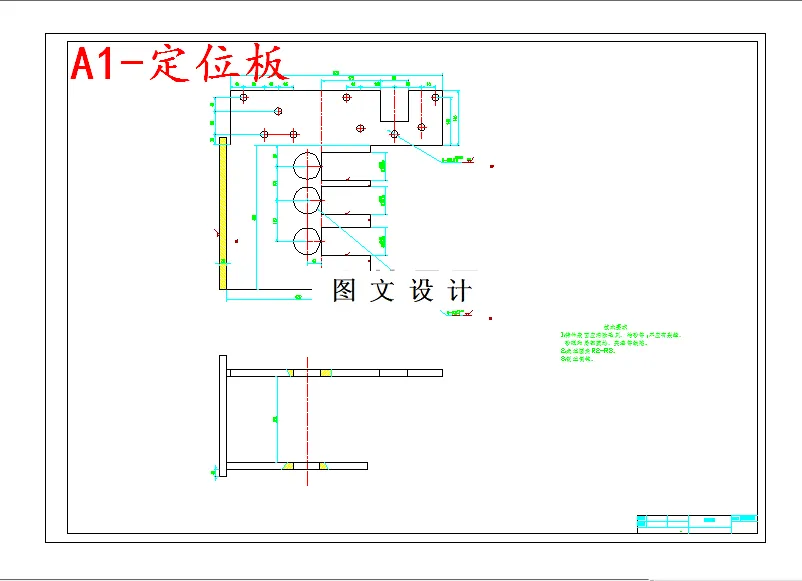

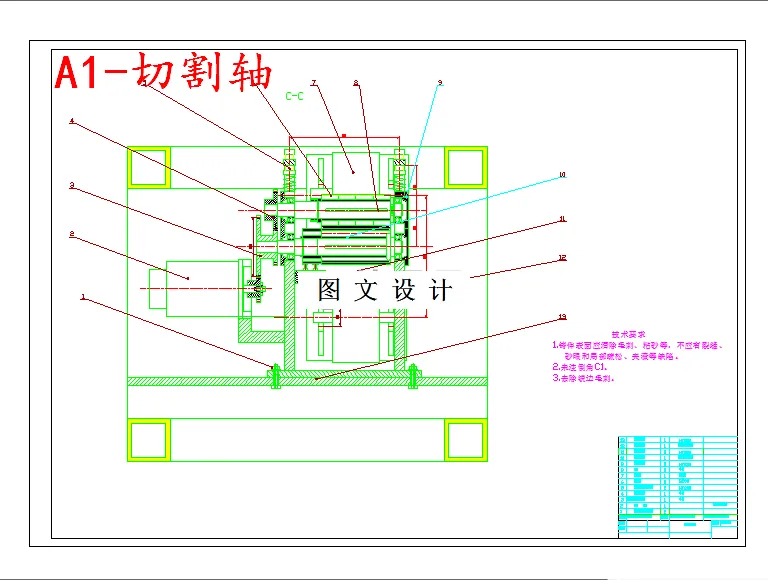

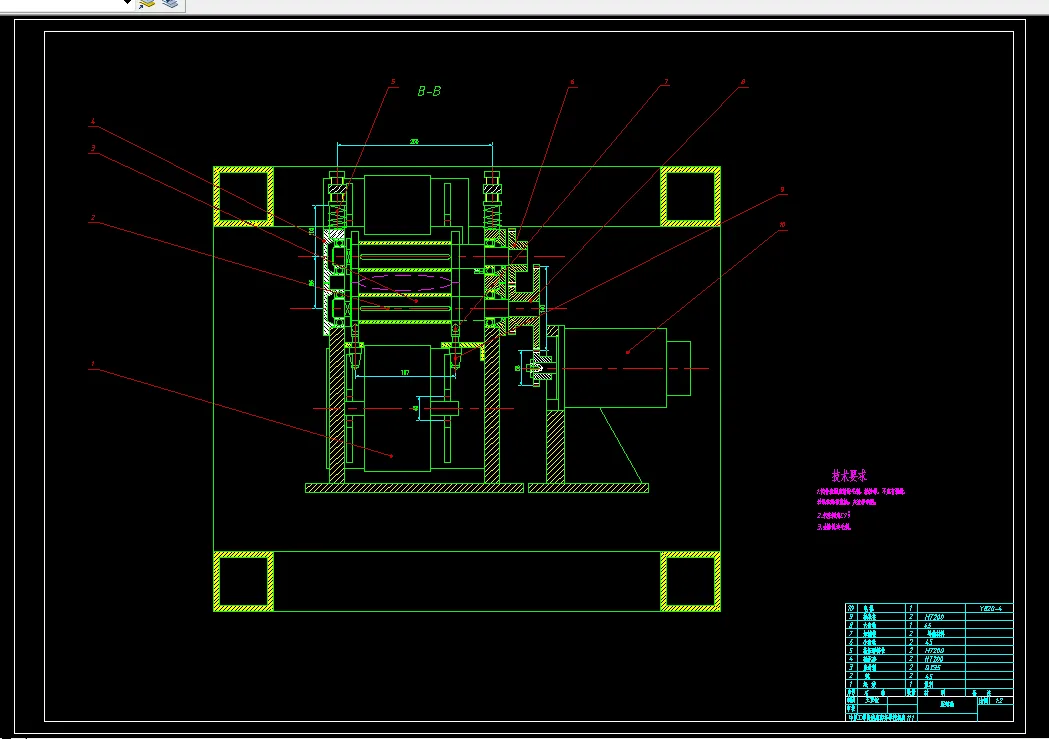

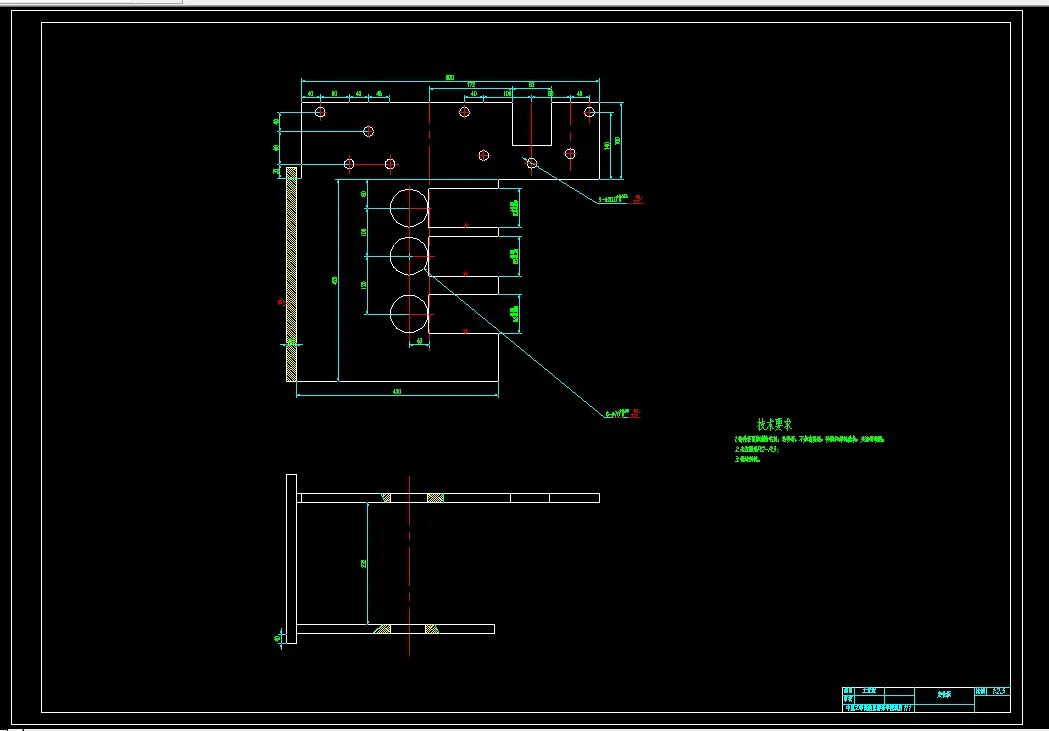

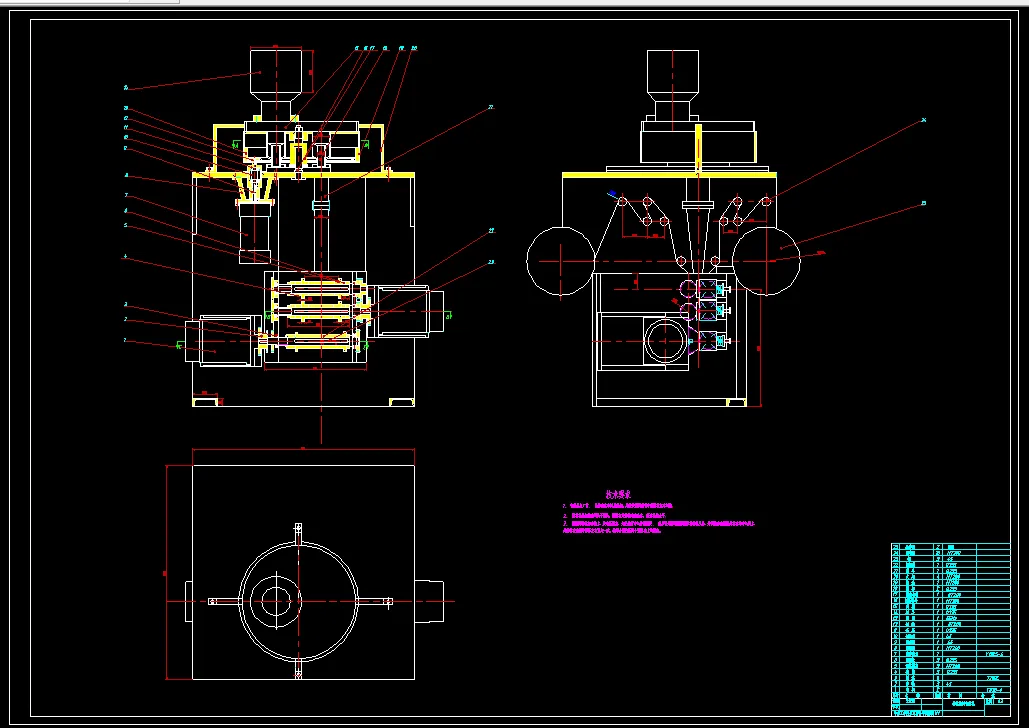

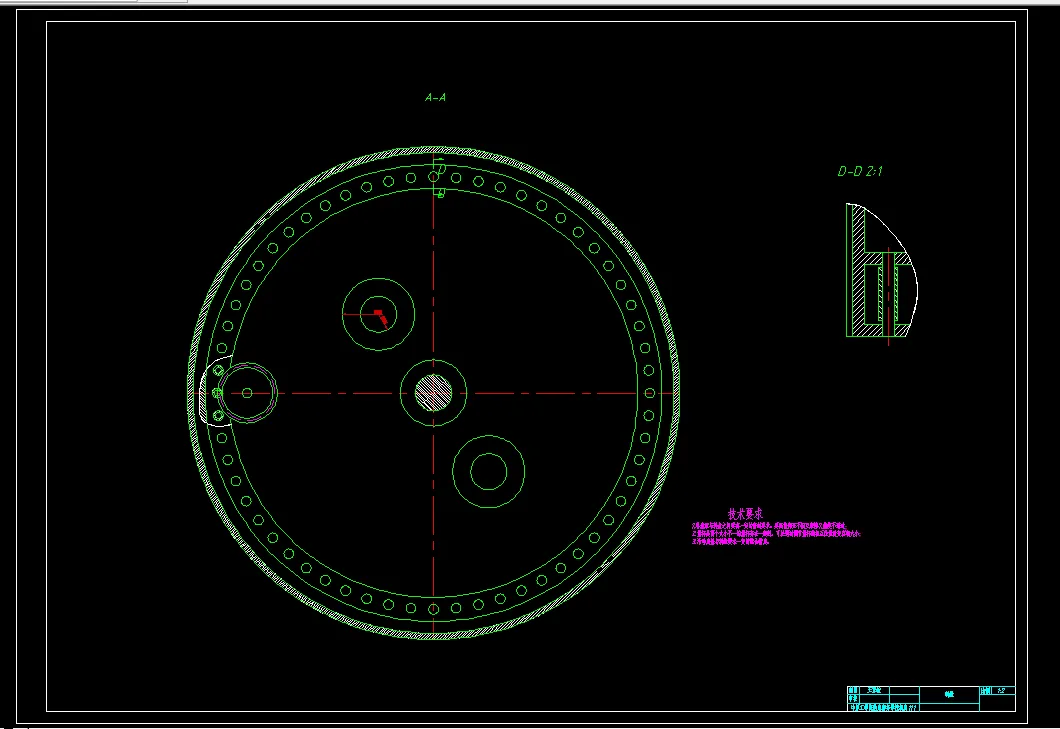

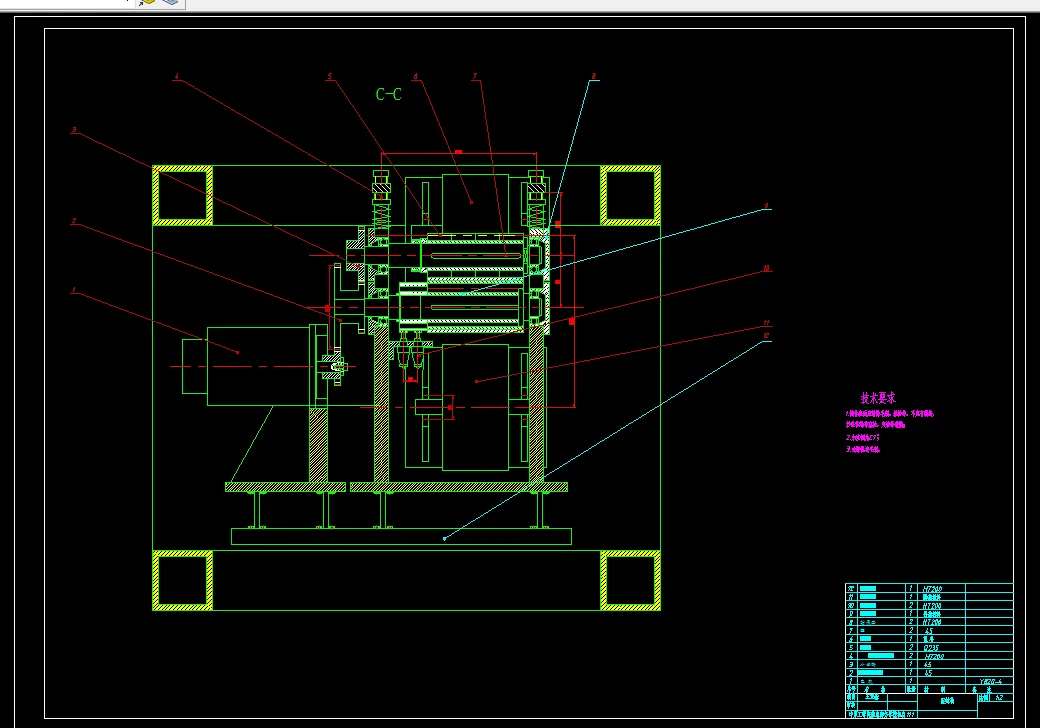

CAD版本图纸，共5张

摘要

     食品包装技术的应用及其创新，极大地推动着包装机械的发展。应用与现代食品工业的自动化包装大多数以生产线的形式出现，集机、电、气、液控制于一体，成套性强、可靠性高。并且，以模块化组合的形式出现，具备系列化、标准化、通用化的特点。此外，越来越多采用的微机控制、模拟控制等高新技术，使包装机械跃上一个新台阶。

    粉状物料包装机适用于日化，医药，食品，农药等行业的粉状物料类产品的包装生产。整机采用不锈钢制造，清洁卫生。它的特点是机械式传动，设计紧凑合理，外形简洁美观，调节便利，同时具有计量功能，包装速度和包装容量均可进行调节，从而满足不同的生产需要。整机灵敏度高，低速转矩大，速度稳定，工作电压稳定，抗干扰能力强。

本设计以咖啡粉为研究对象而设计的，包装速度为30袋/min，包装膜为PP卷、最大宽度50mm、长度50m。包装机由计量充填装置、封口装置、牵引装置、动力机构组成。各个装置之间通过一定的传动关系联系在一起，协调的工作。本设计的重点是在完成包装机总体设计的基础上完成计量装置的具体设计和横封切断机构的三围结构设计。本包装机为粉类食品专用，其料盘上的主要零件均为自行设计加工。设计时尽量使用标准件和通用件，非标准件设计尺寸是取整，以便缩短设计周期，降低加工难度，提高经济效益。所设计的包装机为企业的生产提供参考。

本课题的设计意义及价值：所设计的设备应能满足物料包装要求，保证包装膜对正，便于调整，结构简单、运转平稳，工作可靠，便于维修。

关键词：粉状物料包装机 可调计量装置  传动系统 热封装置

目　录

1 前言 2

2．粉状物料包装机总体设计 4

2.1 动力设计 5

2.1.1电动机的选择 5

2.1.2计算传动装置运动和动力参数 6

2.1.3传动装置的总传动比及分配各级传动比的计算 7

3传动装置设计 8

3.1  链轮设计 8

3.2蜗轮蜗杆设计 11

3.3同步带传动设计 17

3.4齿轮的设计 19

3.5料盘轴的结构设计和校核 22

4.计量装置设计 25

4.1料盘装置设计 25

4.2量杯尺寸确定 26

4.3料盘结构尺寸确定 26

4.4联接盘设计 27

4.5料盘罩设计 27

5.供膜装置 28

5.1.供膜装置的选用 28

5.2.供膜装置的主要组成 29

6 .热封装置 29

6.1.热封装置概况 29

6.2.热封装置主要组成部分 30

6.3.本章小结 30

7. 切割装置 30

7.1.切割装置主要组成部分 30

7.2.切割装置的调整 31

7.3 .本章小结 32

结论 33

参考文献 34

致    谢 35

附    录 1
