作品包括

Word版说明书1份，共40页，约20000字

任务书一份

开题报告一份

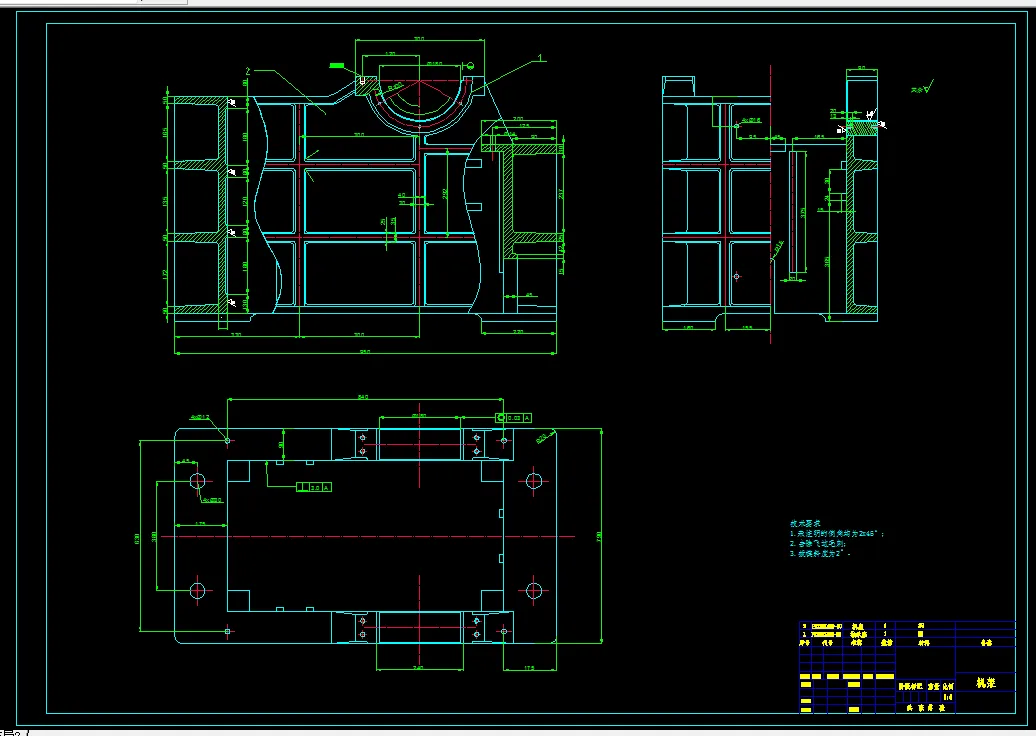

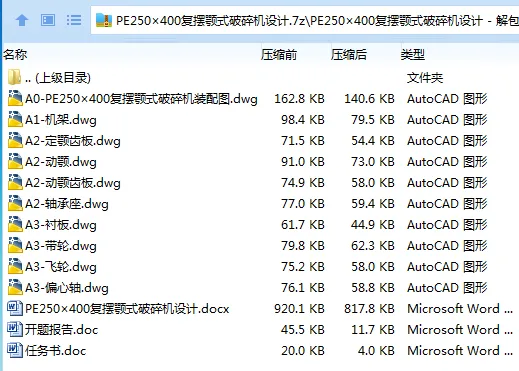

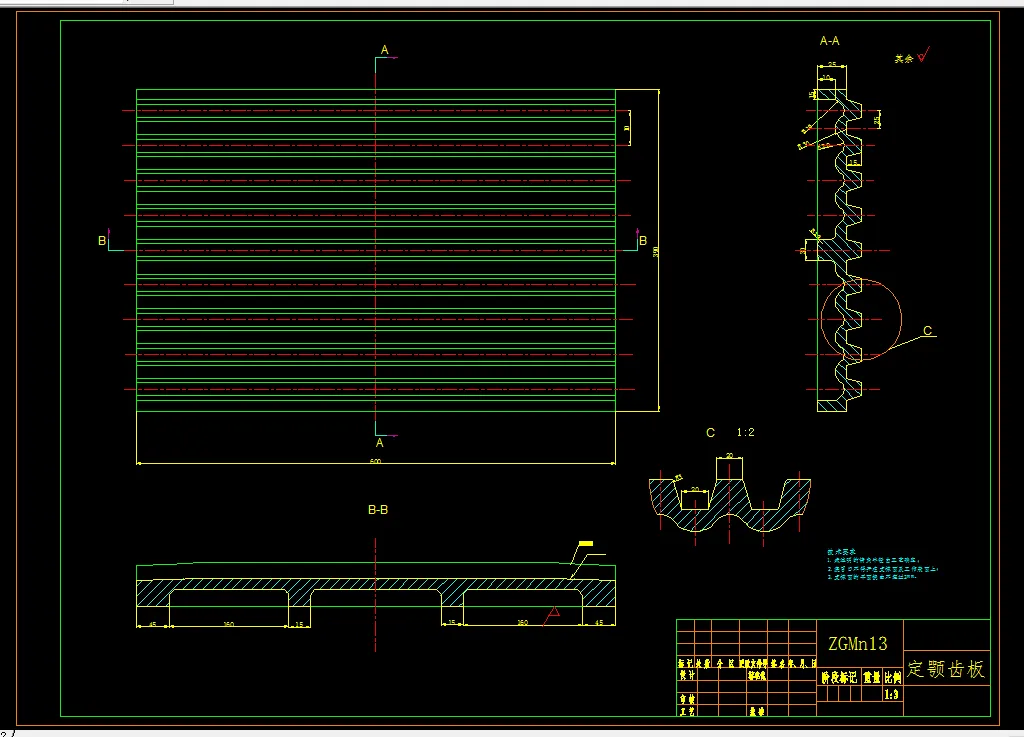

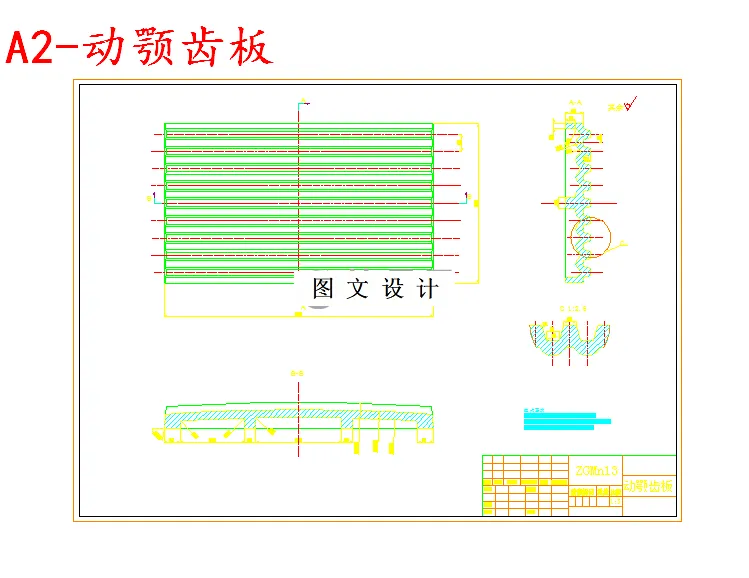

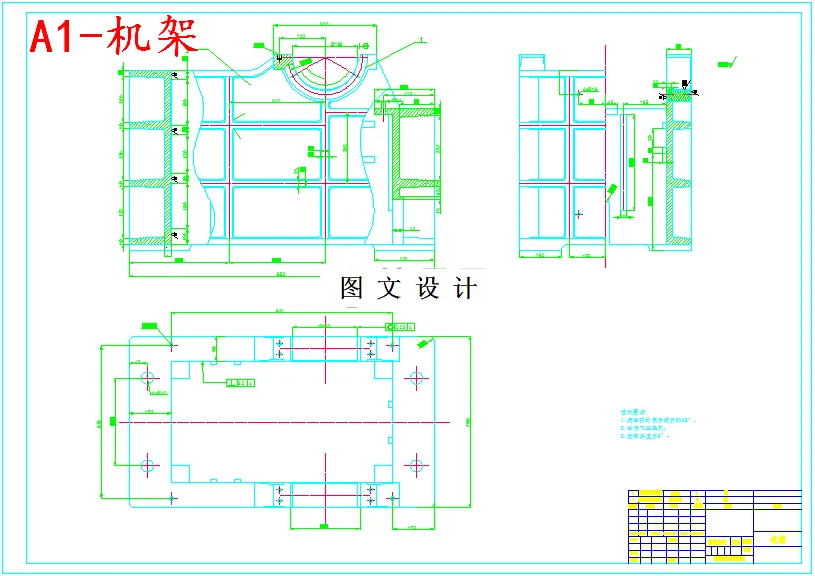

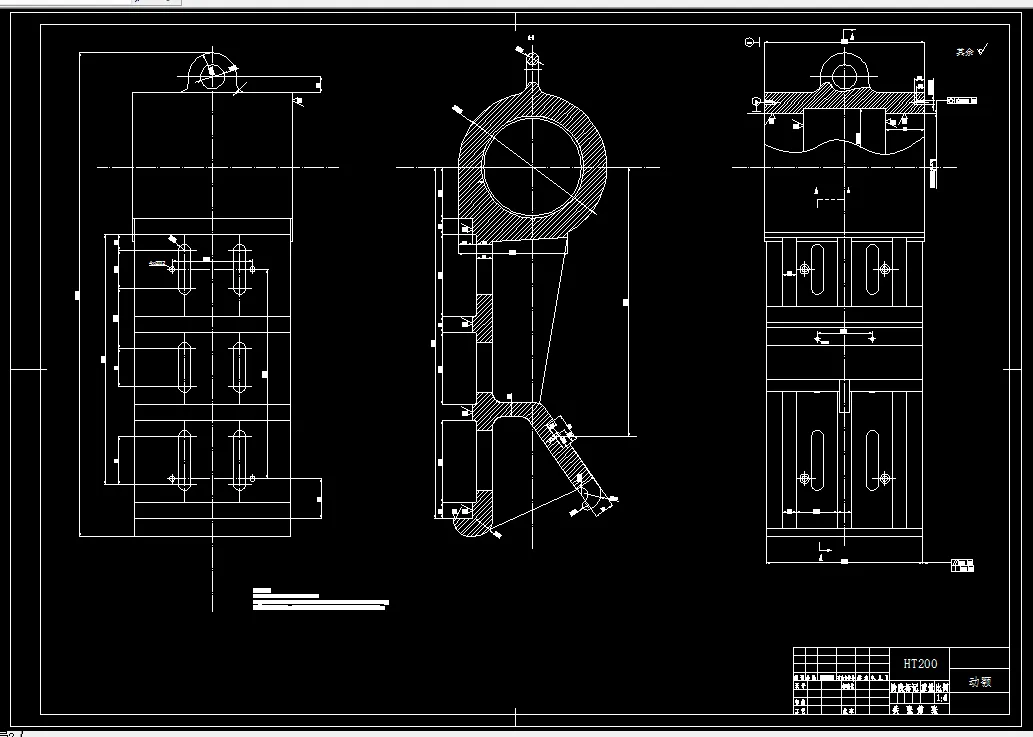

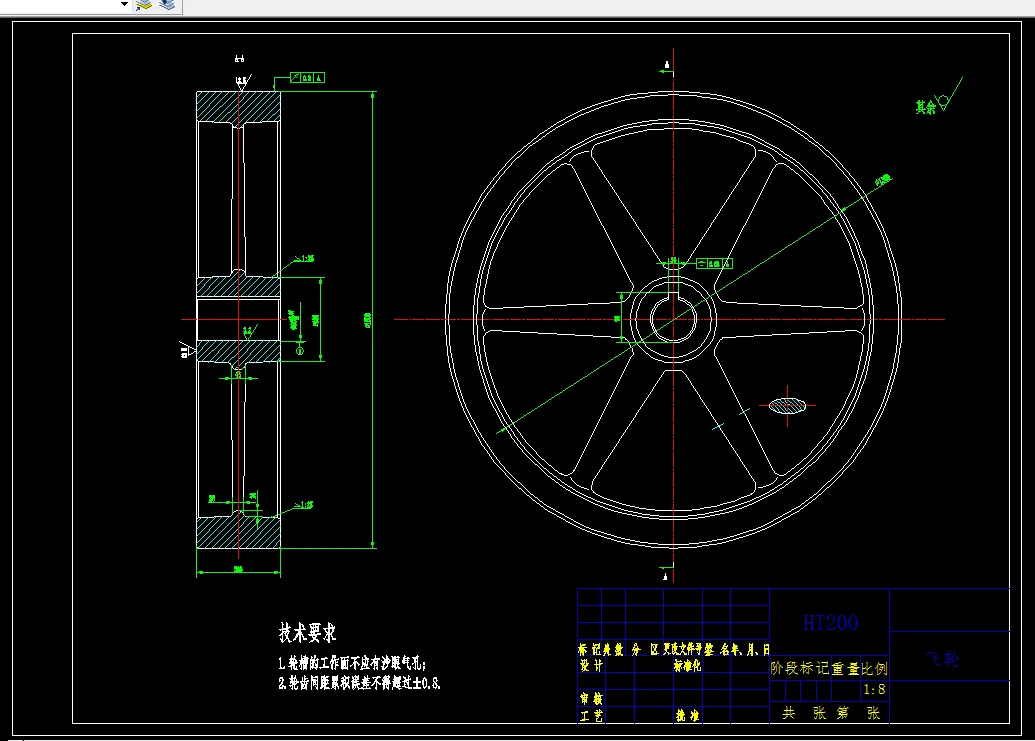

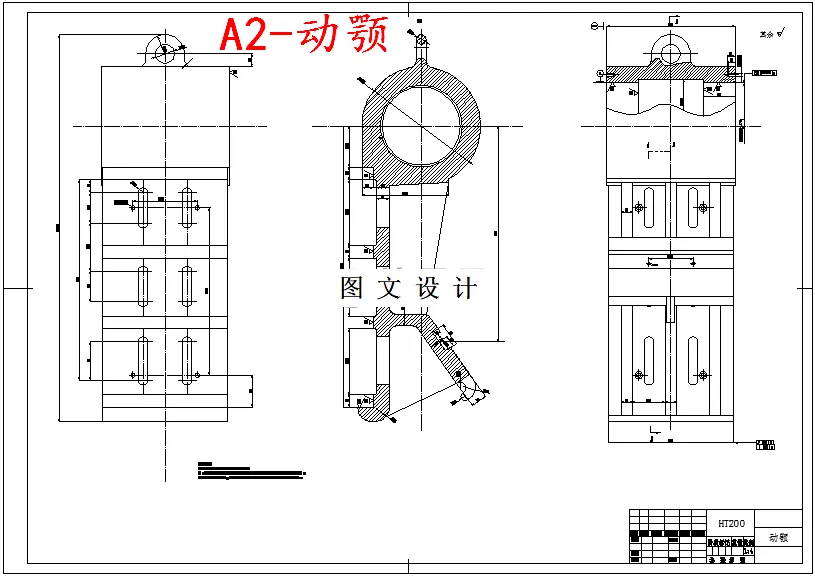

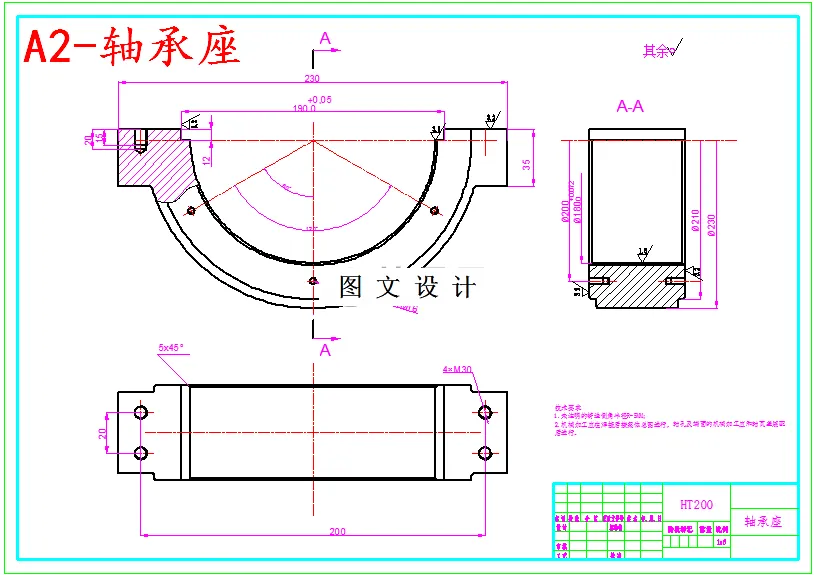

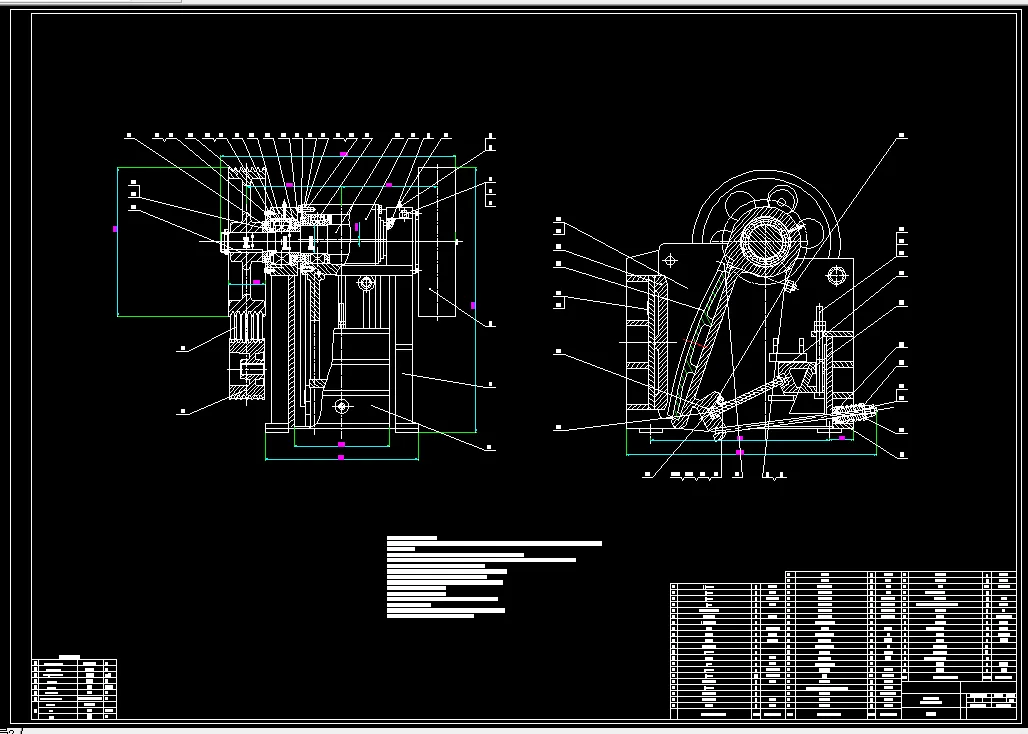

CAD版本图纸，共10张

摘要

颚式破碎机，俗称颚破，又名老虎口。其是由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机，具有结构简单，制造容易，工作可靠等一系列优点，广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。

本文介绍了颚式破碎机的概念、特点及分类，总结了颚式破碎机的发展现状与趋势；阐述了其结构与工作原理。重点对颚式破碎机主要结构部件进行了设计与计算，包括偏心轴、颚板、推力板、飞轮、齿板结构部件等；另外对主要零部件偏心轴、轴承进行了设计计算与校核。本文还简单介绍了颚式破碎机的安装、操作与维护。

关键词 ：复摆颚式破碎机 发展趋势 工作原理 结构设计

目录

摘要 I

ABSTRACT II

1  绪论 1

1.1  选题的目的和意义 1

1.2  复摆颚式破碎机的概述 2

1.2.1  复摆颚式破碎机的功能 2

1.2.2  复摆颚式破碎机的特点 2

1.3  复摆颚式破碎机国内外的发展状况 3

1.4  本设计主要的内容 4

2  复摆颚式破碎机的总体设计方案 5

2.1  破碎装置的选择确定 5

2.2  拉紧装置的选择确定 6

2.3  保险装置的选择确定 6

2.4  调整装置的方案确定 7

2.5  总体方案的确定 7

3  复摆颚式破碎机主要结构的设计计算 9

3.1  传动装置的设计计算 9

3.1.1  电动机选择与计算 9

3.1.2  带传动的设计和计算 10

3.1.3  带轮的结构设计和计算 13

3.1.4  偏心轴的设计和计算 14

3.1.5  轴承座的设计 16

3.2  破碎装置的设计计算 17

3.2.1  结构参数的设计计算 17

3.2.2  主要构件尺寸的计算 19

3.2.3  工作参数的计算 22

3.3  保险装置的设计 23

3.4  机架和支撑装置的设计 24

4  主要部件的校核 26

4.1  偏心轴的校核 26

4.2  轴承的校核 27

5  复摆鄂式破碎机安装使用和维护 29

5.1  复摆颚式破碎机的安装 29

5.2  复摆颚式破碎机的使用 30

5.3  复摆颚式破碎机的维护 31

总结 33

参考文献 34

致谢 35
