作品包括:

Word设计说明书1份，共44页，约19000字

任务书一份

开题报告一份

外文翻译一份

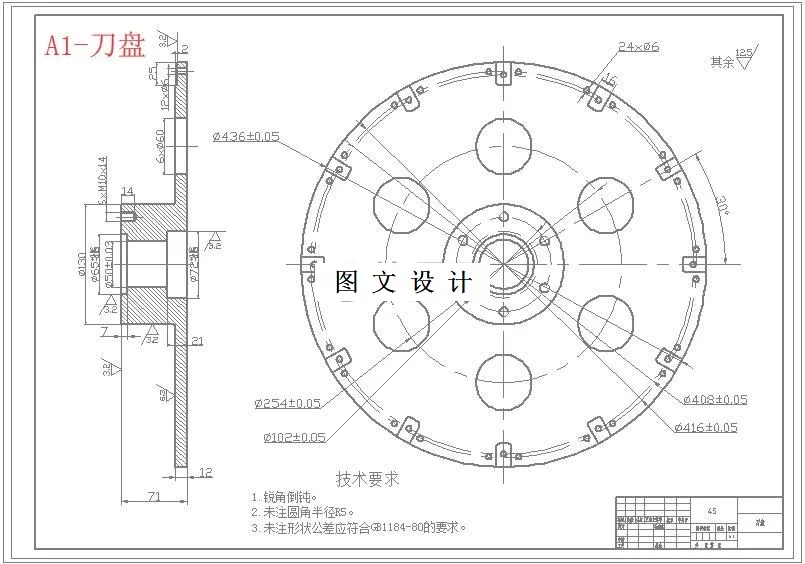

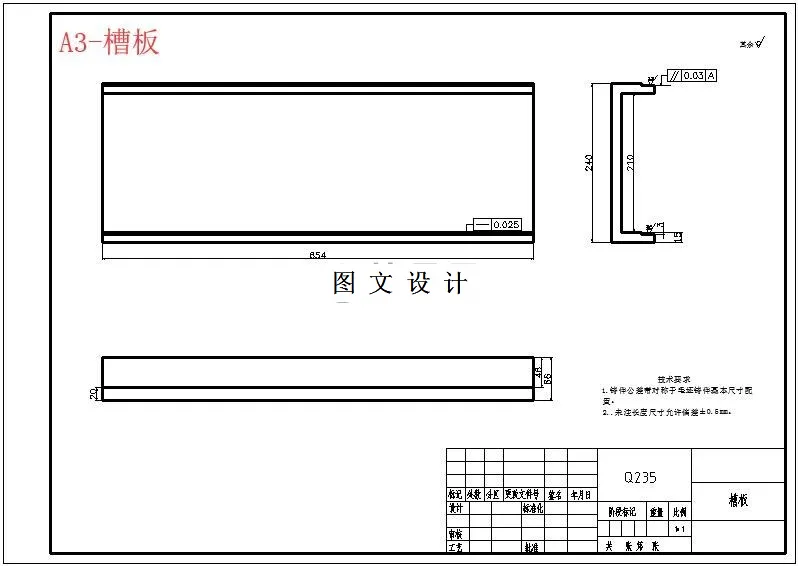

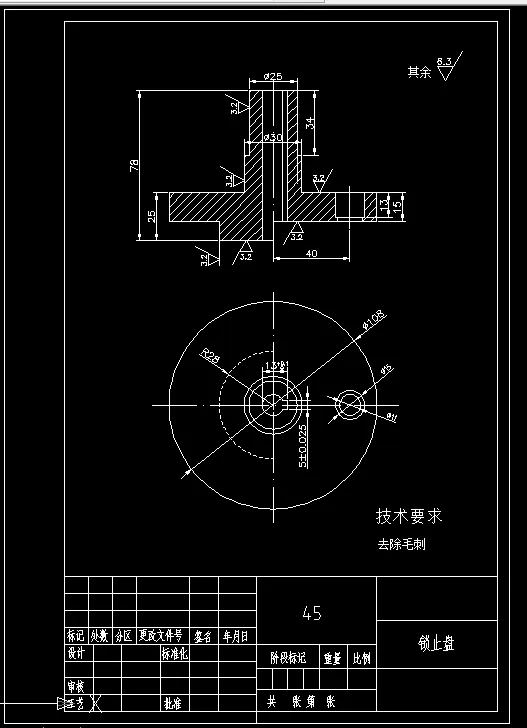

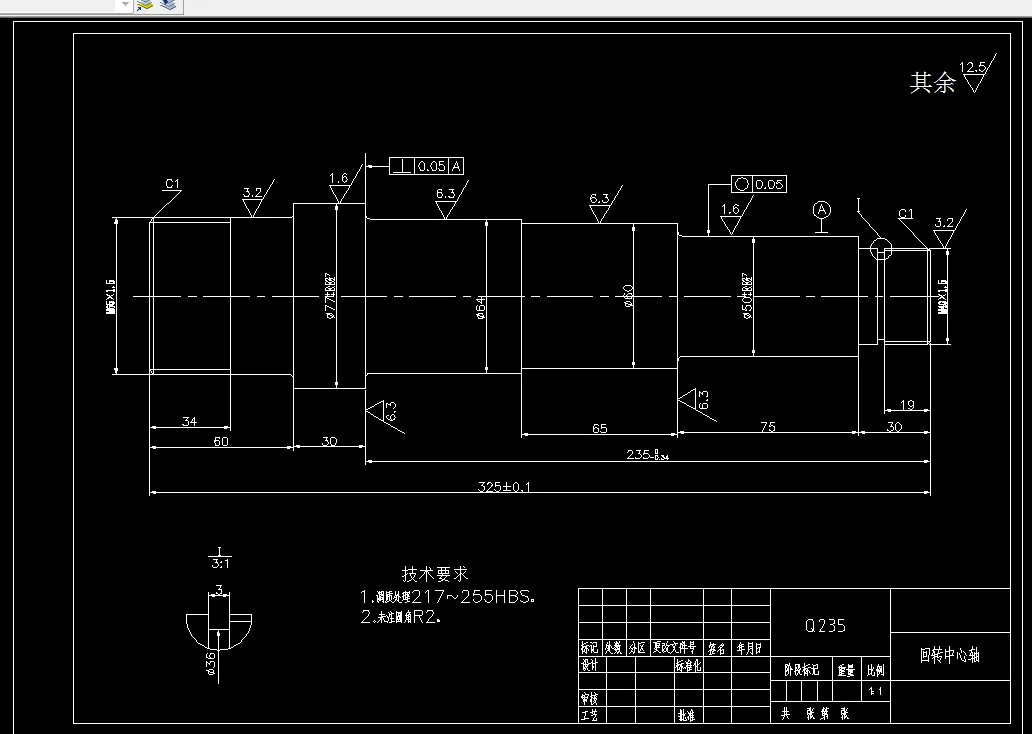

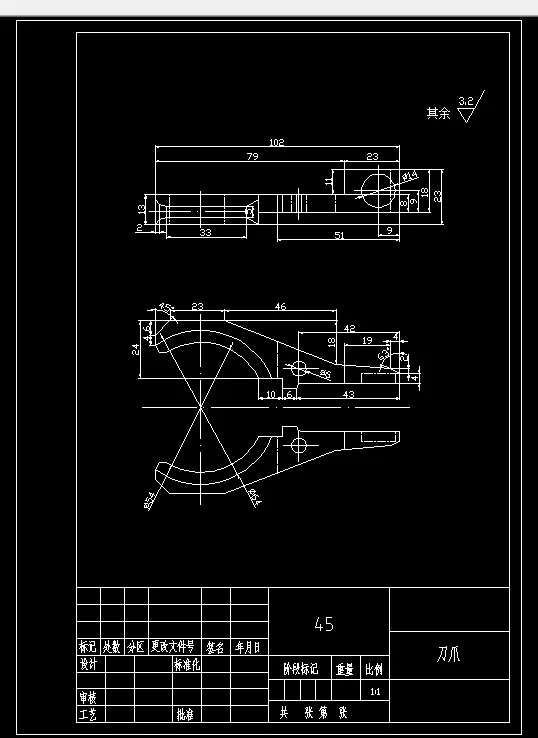

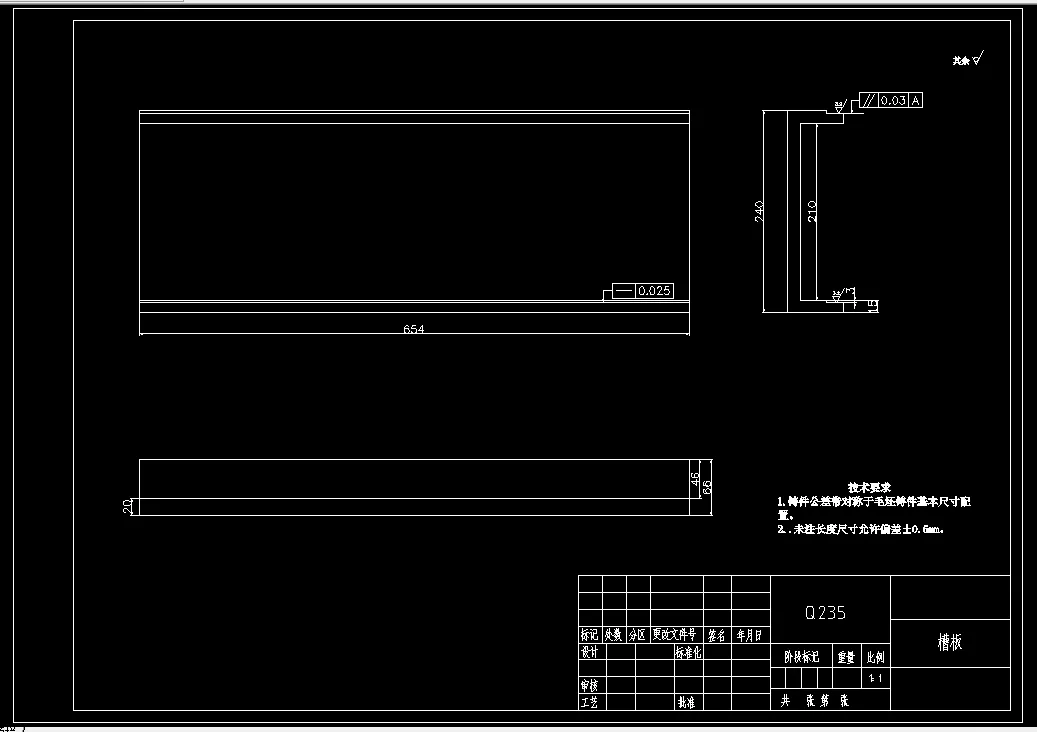

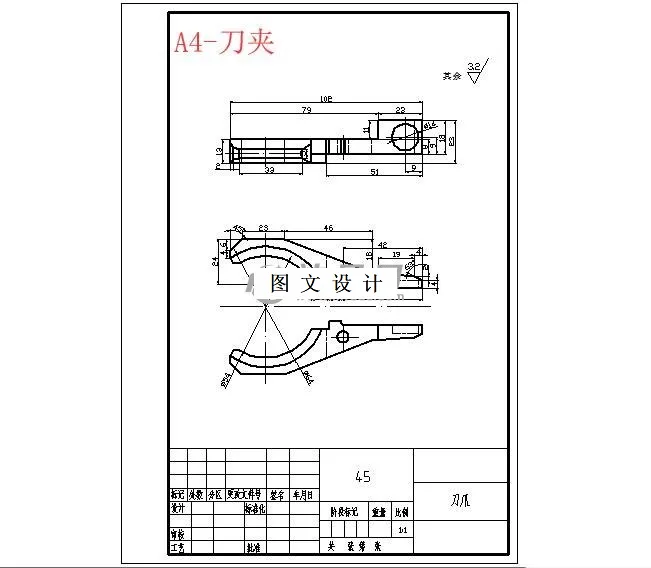

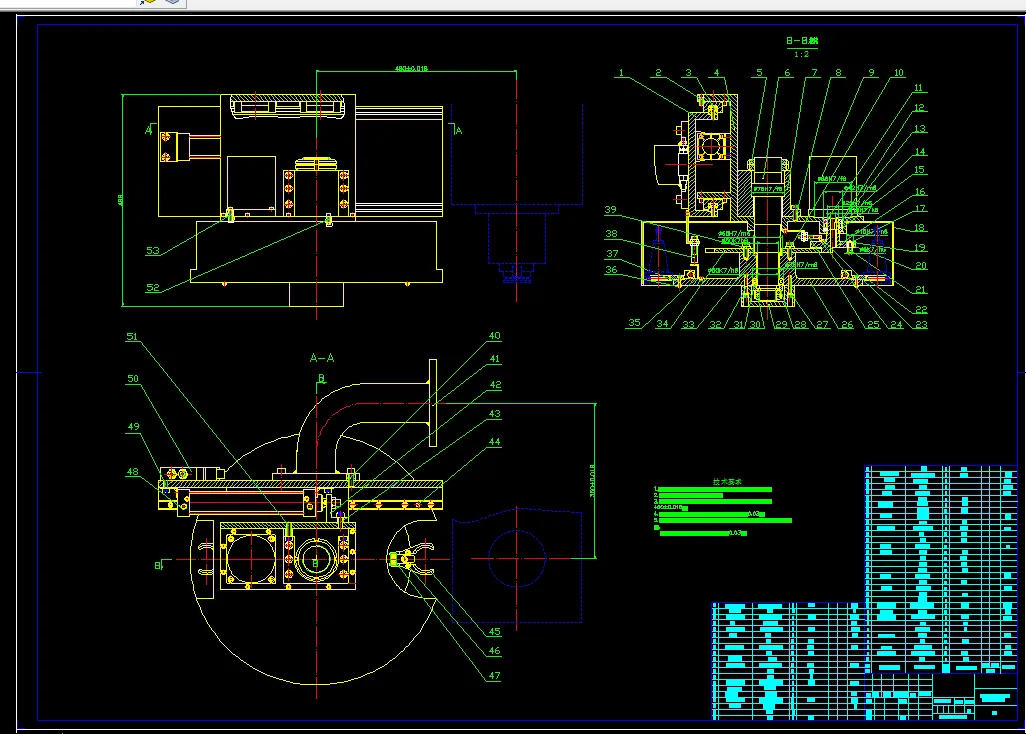

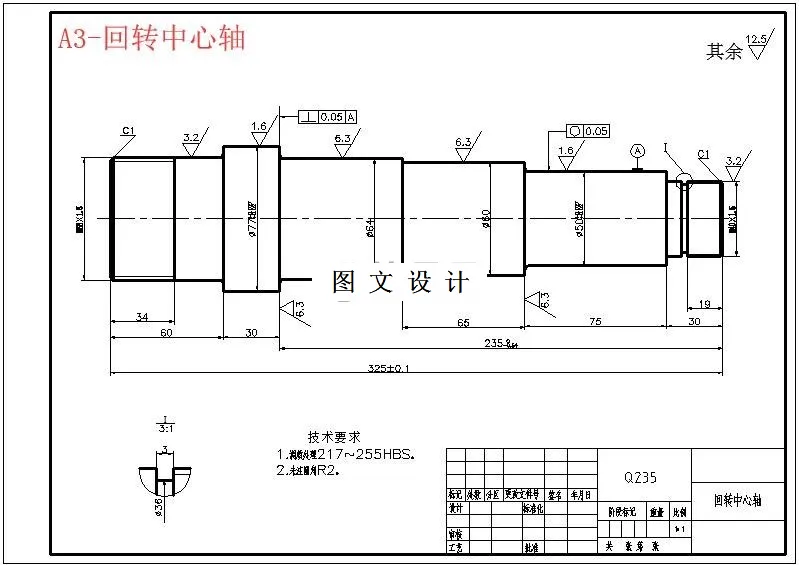

CAD版本图纸，共10张

摘    要

90年代以来，数控加工技术得到迅速的普及及发展，高速加工中心作为新时代数控机床的代表，已在机床领域广泛使用。自动换刀刀库的发展俨然已超越其为数控加工中心配套的角色，在其特有的技术领域中发展出符合机床高精度、高效率、高可靠度及多任务复合等概念的独特产品。刀库作为加工中心最重要的部分之一，它的发展也直接决定了加工中心的发展。本论文完成的是圆盘斗笠式刀库结构设计。这种刀库在数控加工中心上应用非常广泛，其换刀过程简单，定位精度高；总体结构简单、紧凑，动作准确可靠；维护方便，成本低。刀库分度装置采用电机驱动，锁止盘每转一圈，刀盘反向转过一个刀位，从而使刀盘实现周期性间歇运动，起到刀库的转位分度作用。利用气动实现刀库的横向移动。本刀库满载装刀12把，利用PLC控制，按顺序选刀方式。

关键词：加工中心，分度装置，气动，控制

目  录

一 、绪论 1

（一）数控加工中心概述 1

（二）数控加工中心的分类 1

（三）、加工中心的主要加工对象 2

（四）加工中心的特点 3

（五）加工中心刀库的形式 4

（六）换刀装置的形式 5

二、总体方案的确定 6

（一）XH714加工中心及其主要参数 7

（二）确定其自动换刀装置的形式 8

（三）初定其自动换刀装置的设计参数 8

（四）电动机的初选 10

（五） 电动机的校核 11

三、刀库的设计 12

（一）刀库的总体结构设计 12

（二）刀盘部分设计 13

（三）刀库转动定位机构的设计 15

（四）轴的设计 17

（五）轴承的选用及校核 19

四、刀库移动部分的设计 22

（一）导轨的选用 22

（二）刀库移动气动设计 27

五、刀具交换装置的设计 30

（一）换刀原理 31

（二）刀库的工作原理 31

（三）刀库系统的换刀方式 31

（四）刀库换刀过程简介 31

（六）刀库的换刀控制 33

结  论 36

致  谢 37

参考文献 38

附录1（标准件） 39

附录2（基本件） 39

附录3（外购件） 40
