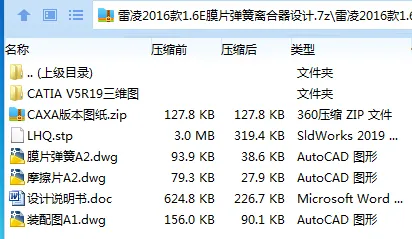

作品包括:

Word版说明书1份，共22页，约9800字

CAD版本图纸，共3张

Catia三维图一套

摘要

雷凌2016款1.6E手动新锐版基本的参数：扭矩154N.m/5200r/min 摩擦片的尺寸为 D=200mm，

d=140mm,厚度b=3.5mm, 膜片弹簧离合器结构，拉式

 目录

1 结构方案选择 1

1.1从动盘数的选择 1

1.2压紧弹簧和布置形式的选择：拉式膜片弹簧离合器 1

1.3膜片弹簧的支撑形式选择：单支承环形式 2

2 主要参数选择 3

2.1后备系数β初值 3

2.2 单位压力初值P0 4

2.3 离合器摩擦片外径D、内径d和厚度b 4

2.4 摩擦因数f、摩擦面数Z和离合器间隙△t 5

3 离合器基本参数的优化 7

3.1 离合器摩擦片外径D 7

3.2 摩擦片的内、外径比c 7

3.3 后备系数β 7

3.4 摩擦片的内径d 7

3.5离合器单位摩擦面积滑磨功ω 7

4 离合器盖总成设计 9

4.1膜片弹簧的设计 9

4.1.1膜片弹簧特性曲线的绘制 10

4.1.2工作点位置确定与后备系数校核 11

4.1.3分离轴承载荷计算 12

4.1.4强度校核 12

4.2 压盘设计 12

4.3 离合器盖设计 13

4.4 离合器分离装置设计 13

5 从动盘总成设计 15

5.1 扭转减振器设计 15

5.1.1 扭转减振器的功用 15

5.1.2减振器的结构设计 15

5.2 从动盘毂的设计 16

5.3 从动盘总成的结构型式的选择 18

5.4 从动片结构型式的选择 18

6 操纵机构设计 19

6.1 操纵机构设计要求 19

6.2离合器操纵机构选择 19

7 总结 20

参考文献 21
