作品包括:

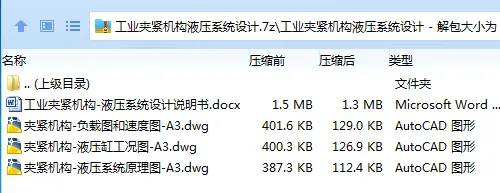

Word版设计说明书1份，共26页，约7000字

CAD版本图纸，共3张

摘要

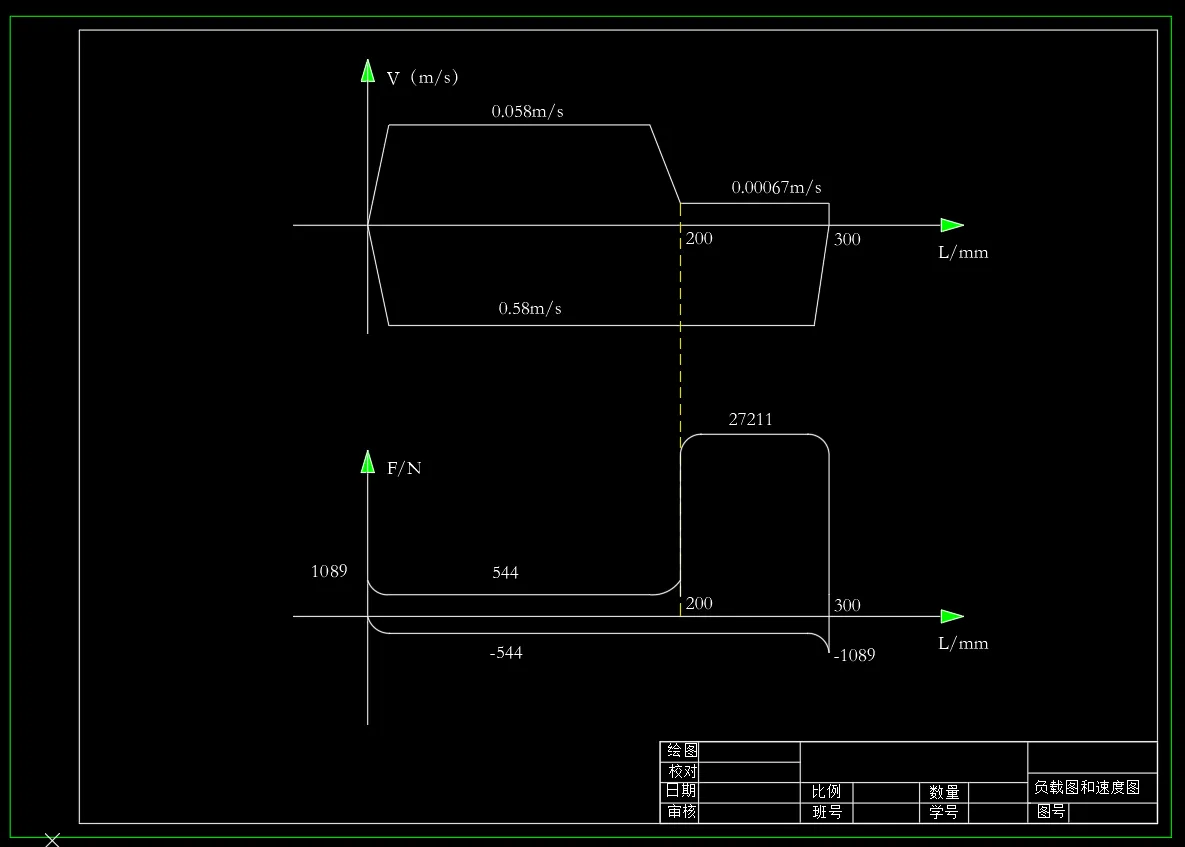

工业夹紧机构液压系统，包含液压系统原理图，负载图和速度图，液压缸工况图，设计计算书。 （1）夹紧机构实现功能：快进——工进夹紧——快退——停止的工作循环 （2）基本参数设定：夹紧负载力24000N，夹紧滑台移动部件500kg，即，工作台启动时间（加减速时间）0.2：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200，工进行程100，快进与快退速度相等，均为3.5m/min，工作台工进夹紧速度为0.00067m/s，导轨面的液压缸机械效率为0.9。

目       录

一 液压设备特点介绍 1

1 液压传动的工作原理 1

2 液压系统的基本组成 1

3 液压传动的优点 1

4 液压传动的应用领域 2

二 负载分析 3

1 基本要求 3

2 负载与运动分析确定液压系统主要参数 3

3 选定工作压力 5

4 确定执行元件的结构参数 6

5 绘制液压缸工况图 8

三 液压系统方案设计及液压原理图 10

1 选择基本回路 10

2 液压系统的设计 10

3 液压系统的分析 11

4 电磁铁动作表 11

5 动作循环图 12

四 液压系统的参数计算 13

1 选择液压泵 13

2 计算功率选择电机 14

3 油箱的计算 14

4 选择控制阀 15

5 选择辅助元件 16

五 液压系统验算 21

1 压力损失验算 21

2 系统温升的验算 22

参考文献 23

致谢 24
