作品包括

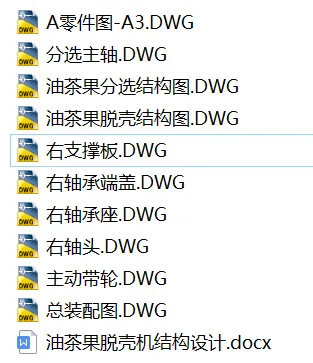

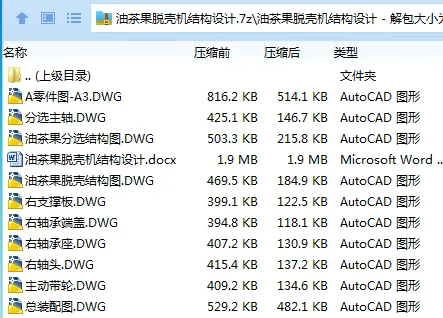

Word设计说明书1份，共28页，约10000字

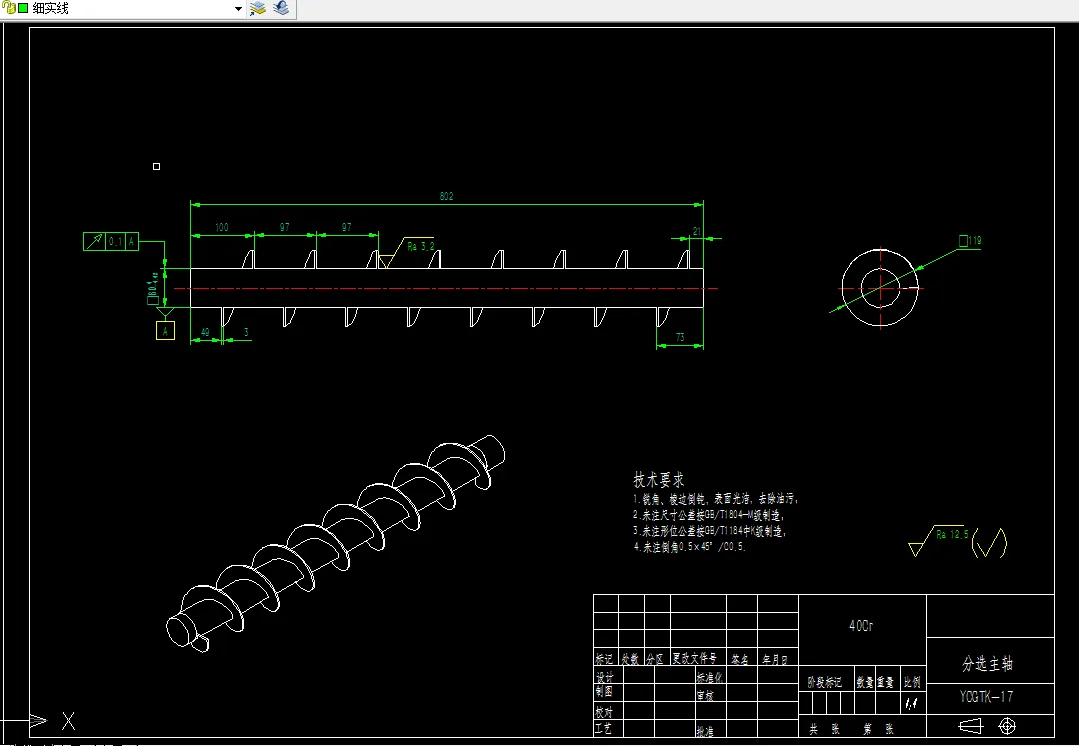

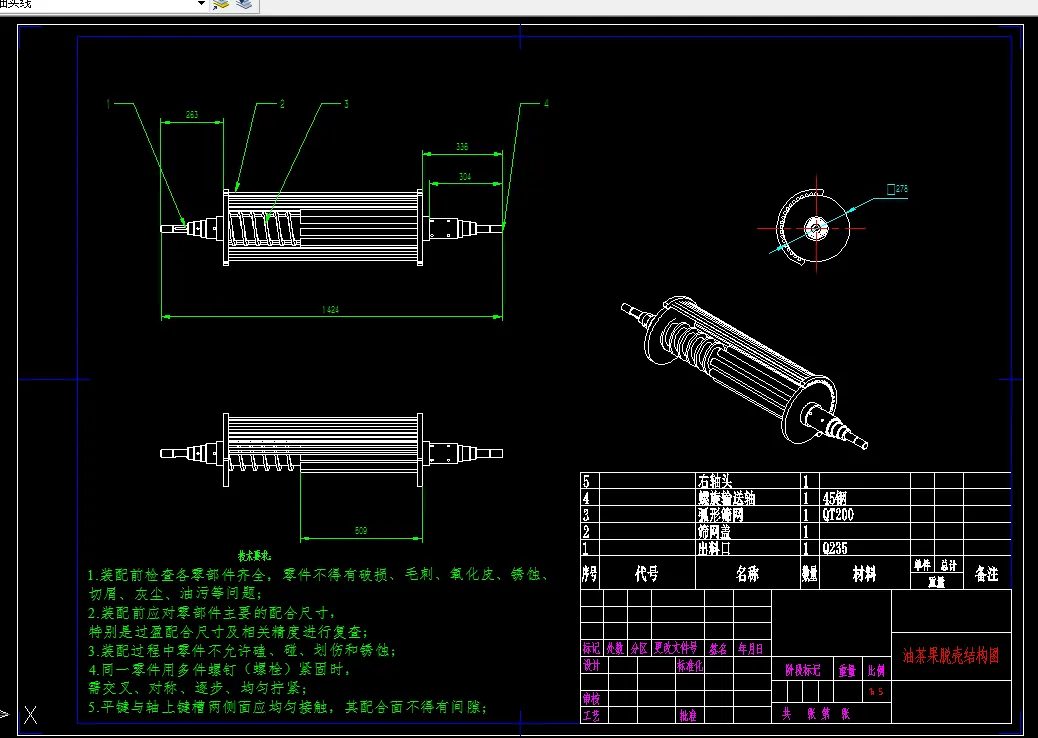

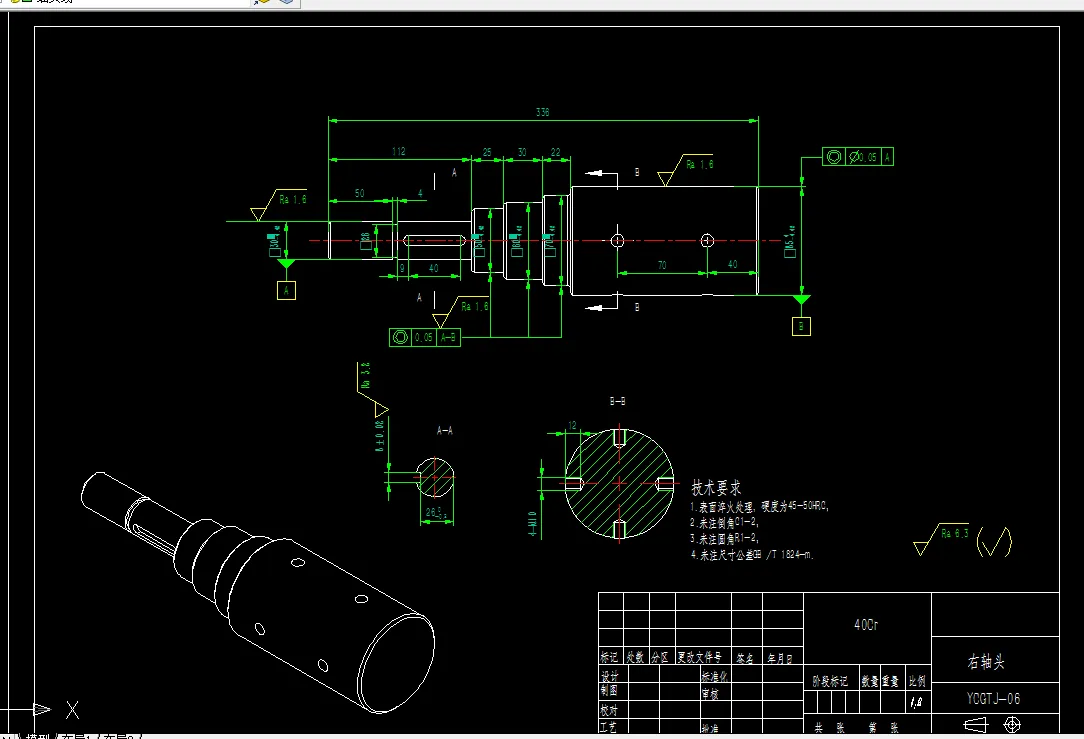

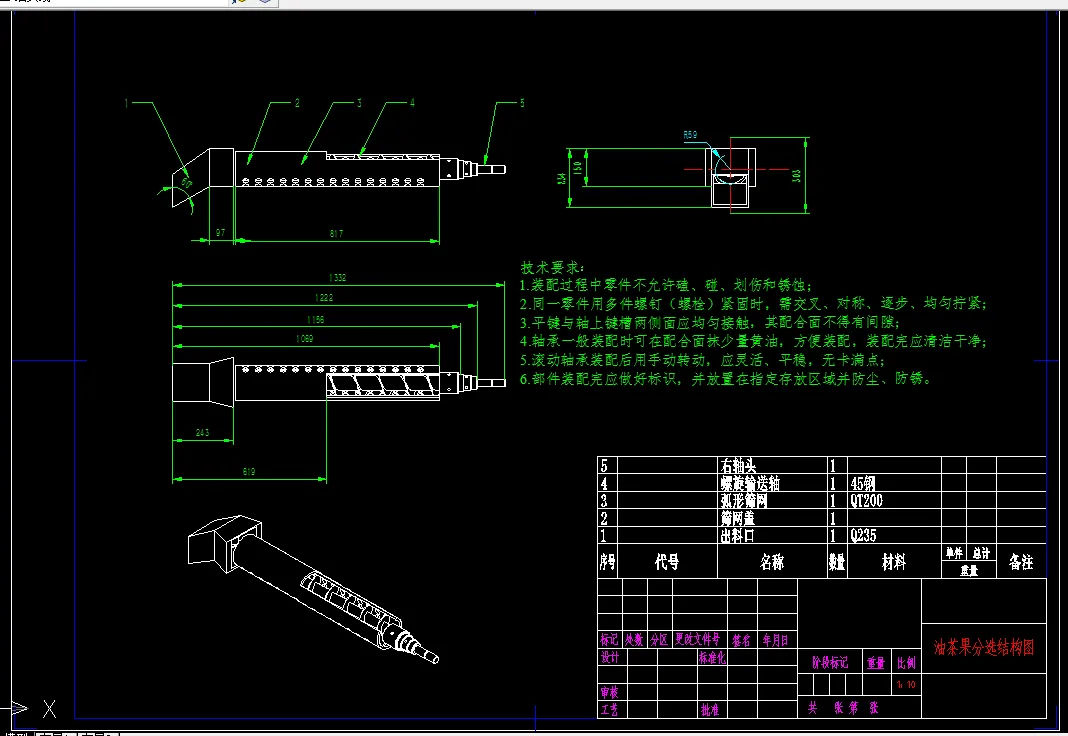

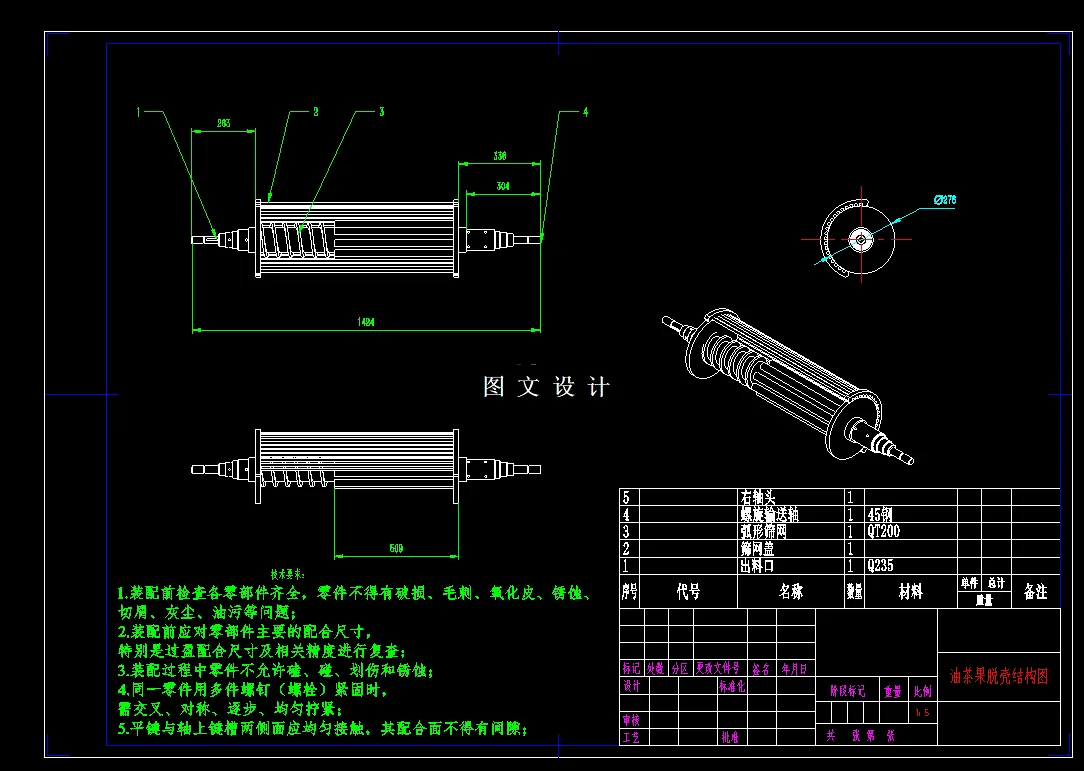

CAD版本图纸，共10张

摘要

油茶作为我国独具特色的油料作物，其果实蕴含较高的油脂含量，且富含多种营养成分。在茶油生产的完整工艺链条中，油茶果的脱壳环节对于最终茶油的品质把控与原料利用率起着决定性作用。开发兼顾高脱壳效率和低破籽率的油茶果处理装置，对实现油茶产业转型升级具有深远意义。

该研究以油茶果脱壳机的机械设计为核心展开，该装置整合了脱壳部件、分选装置、传动机构与支撑机架等功能部件。为提升油茶果脱壳及分选作业效率，研制出油茶果脱壳与分选联合机组：主要攻关方向是提升脱壳系统的处理能力，以减少茶籽的破碎率，实现脱壳与分选工序的协同配合。该装置作为机构的核心脱壳组件，核心结构采用滚筒，采用滚筒主轴加上弧形栅板。当设备处于运行阶段，电机依靠皮带传动实现带轮转动，脱壳主轴由大带轮直接驱动，牵引滚筒与与弧形栅板挤压摩擦将油茶果破壳，破壳后进入分选主轴完成壳与油茶籽的分离。

综上所述，本研究为油茶果脱壳分选工艺提供了兼具高效性与可靠性的技术解决方案，对促进油茶产业现代化发展具有重要实践价值。

关键词：油茶果；脱壳装置；分选装置；结构设计

目    录

1  绪论 1

1.1  背景与意义 1

1.2  国内外研究现状 2

1.3  主要研究内容 4

2  总体方案设计 6

2.1  拟解决的关键问题 6

2.2  设计依据 6

2.3  整机方案 6

2.4  工作原理 7

3  关键零部件的设计 8

3.1  油茶果脱壳装置设计 8

3.1.1  脱壳装置设计 8

3.1.2  滚筒主轴仿真 9

3.2  分选系统设计 11

3.3  其他辅助装置 14

4  传动系统设计 16

4.1  电机选型 16

4.2  传动方案 18

4.2.1  一级传动 18

4.2.2  二级传动 19

4.3  传动轴的设计与校核 19

5  总结 23

参考文献 24

致谢 25
