作品包括:

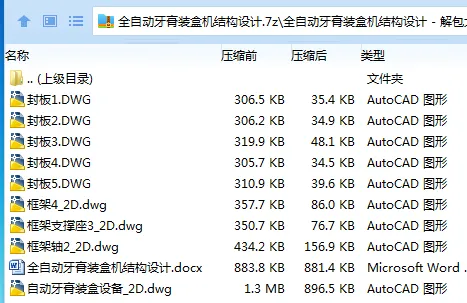

Word版设计说明书1份，共25页，约9900字

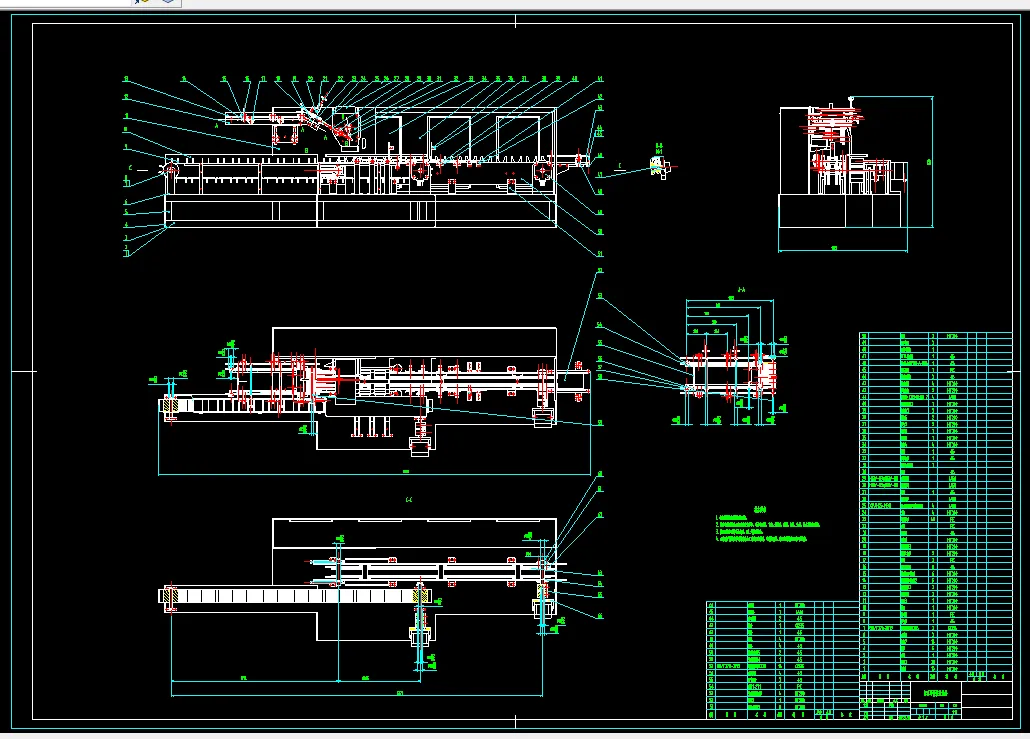

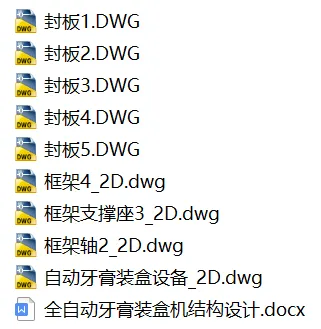

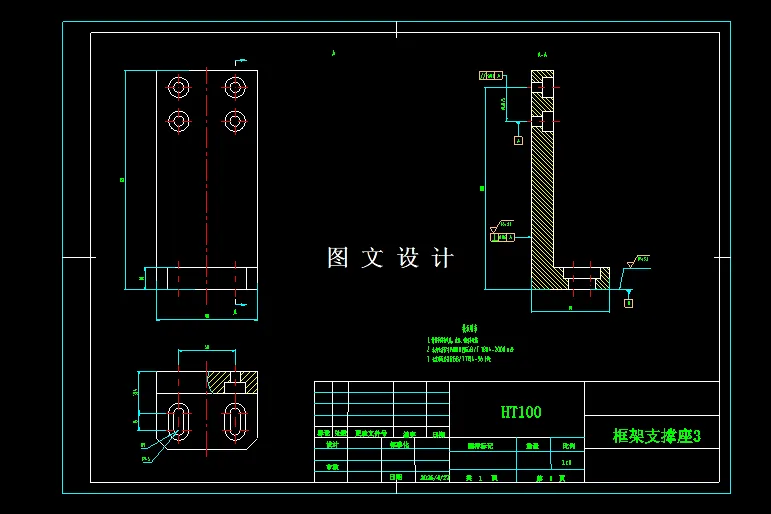

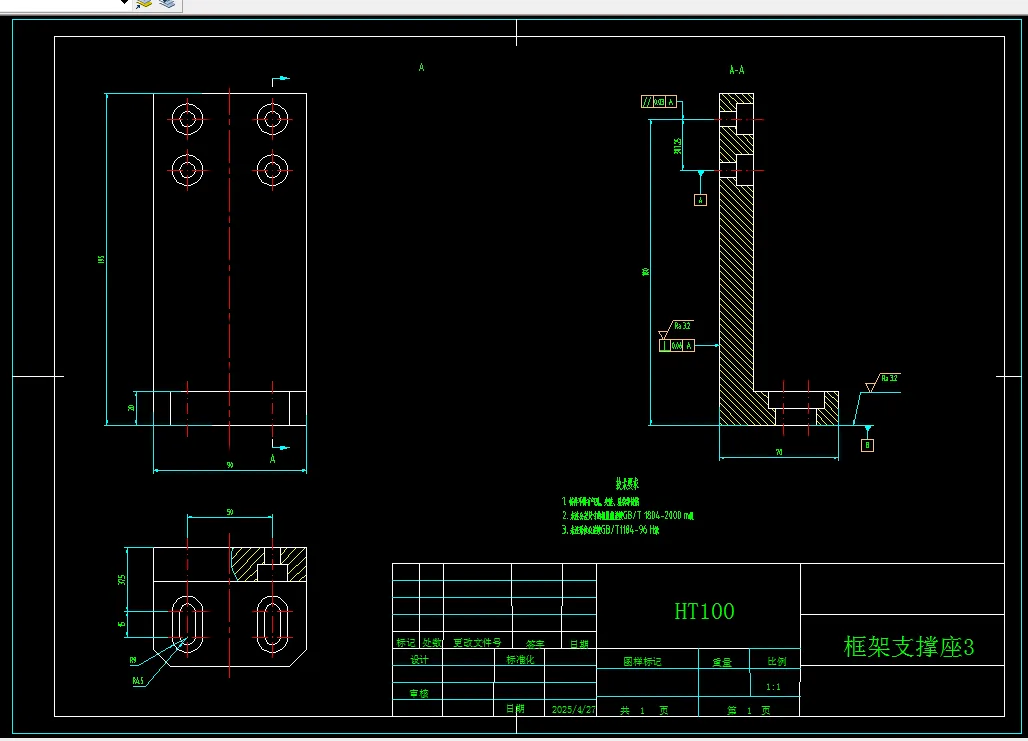

CAD版本图纸，共9张

摘要

本设计课题针对全自动牙膏装盒机的机械结构设计展开深入研究。设备的机械部分由下料装置、物料输送装置以及开盒、折盒、装填和封盒等机构组成。在设计过程中，通过设置往复运动的挡块，对牙膏盒施加侧向阻力，使其完全展开；随后，推块通过运动将牙膏精准推入盒内；最后，固定块与特殊造型推块协同完成封盒操作。

在具体设计中，下料装置采用高精度传感器和自动化控制系统，确保牙膏和牙膏盒的精确下料和输送。模块化理念贯穿于物料传输系统的构建，使得保养与升级变得轻而易举，进而显著增强了装置的稳固程度与信赖度。开盒机构通过创新的机械设计，实现了牙膏盒的快速展开和定位，为后续的装填和封盒操作提供了良好的基础。

折盒和装填机构采用先进的机械传动技术，确保牙膏盒的精确折叠和牙膏的准确装填。封盒机构则通过固定块和特殊造型推块的协同作用，实现了牙膏盒的牢固封口，确保产品的包装质量。

关键词：牙膏；牙膏盒；折盒；装填机构

目录

1  引言 - 1 -

2  概述 - 2 -

2.1  全自动牙膏装盒机概述 - 3 -

1  国内发展情况 - 3 -

2  国外发展情况 - 3 -

2.2  存在的问题和发展趋势 - 3 -

2.3  研究的基本内容 - 4 -

3  总体设计 - 5 -

3.1  装盒工艺分析 - 5 -

3.2  主要技术参数 - 5 -

3.3  设计方案 - 5 -

4  物料输送系统设计 - 9 -

4.1  整体设计思路 - 9 -

4.2  皮带输送机设计 - 9 -

4.2.1   相关参数设计 - 9 -

4.2.2  轴的尺寸结构设计 - 10 -

4.2.3  轴承寿命校核 - 11 -

4.2.4  键连接校核 - 11 -

5  开盒机构 - 13 -

5.1  开盒成型工艺分析 - 13 -

5.2  开盒运动轨迹分析及关键参数确定 - 14 -

5.3  开盒位置计算 - 15 -

6  其他机构 - 17 -

6.1  推盒机构设计 - 17 -

6.1.1  推盒装置气缸参数计算 - 17 -

6.1.2  推盒气缸推板设计 - 17 -

6.2  封盒设计方案 - 18 -

6.3  封盒过程 - 19 -

7  结论 - 20 -

参考文献 - 21 -

致谢 - 22 -
